HARMONIE

TRADITIONELE DAKPAN MET DUBBELE SLUITING

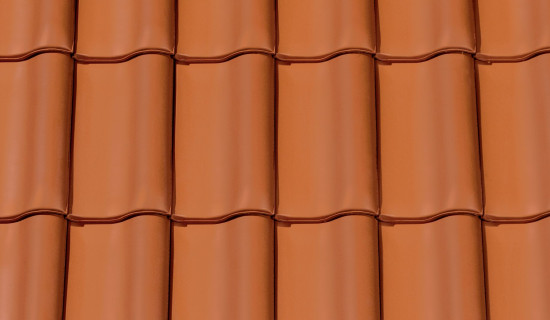

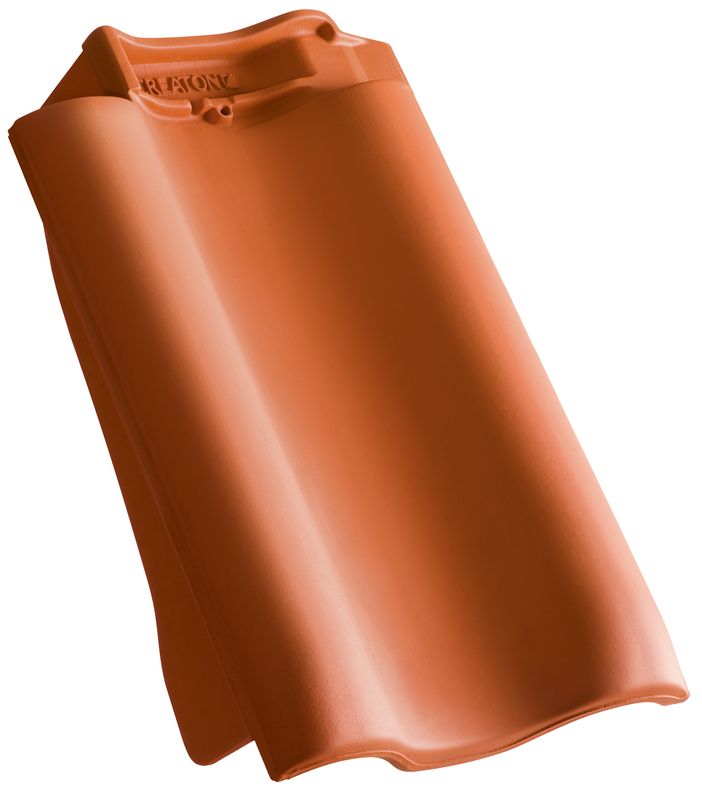

Deze keramische dakpan is een klassieke en elegante dakpan van klein formaat, met een zeer lange traditie. Door haar groter schuifbereik is HARMONIE breed inzetbaar, voor zowel nieuwbouw als renovatie.

VOORDELEN

  • Stijl: landelijk en rustiek
  • Kleine, traditionele, gegolfde dakpan
  • Een topper in de lage landen
  • Installatiegemak: zeer hoog verschuifbereik (25 mm in lengte en 6 mm in breedte)
  • Diepgeprofileerde dubbele kop- en zijsluitingen voor optimale waterafvoer
  • Krasbestendig oppervlak

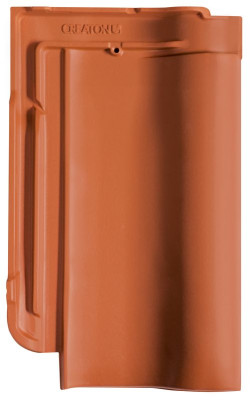

natuurrood
natuurrood
NUANCE Koperrood engobe
NUANCE Koperrood engobe
NUANCE Donkerbruin engobe
NUANCE Donkerbruin engobe
NUANCE Leikleur engobe
NUANCE Leikleur engobe
NUANCE Antraciet engobe
NUANCE Antraciet engobe
FINESSE zwart
FINESSE zwart

Technische data

Afmetingen (l x b - mm)410 x 250
Gewicht per dakpan (kg)3,1
Minimum dakhelling (x°) *12°
Dekbreedte (mm)197 - 201
Latafstand (mm)328 - 352
Aantal pannen/m² (stuks)14,2 - 15,6
Gewicht/m² (kg)45 - 50
Profielhoogte (mm)51

* Met CREATON onderdak. Plaatsing in verband voor vlakke dakpannen.

Technische tekeningen

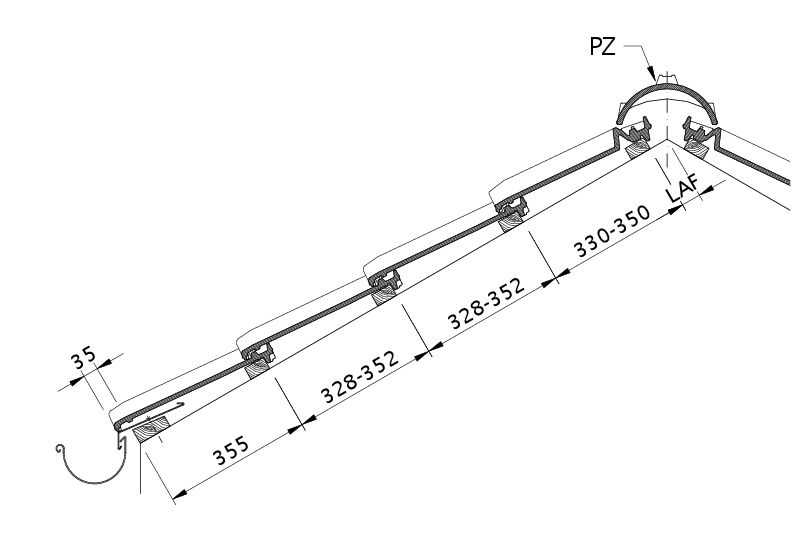

Technische tekening HARMONIE DQF DQF
Technische tekening HARMONIE DQF DQF

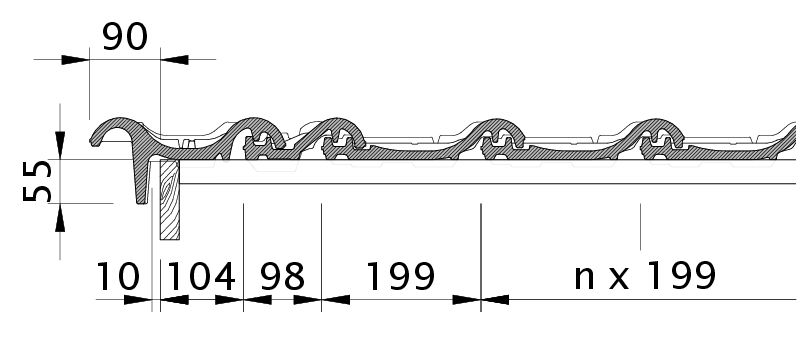

Technische tekening HARMONIE OBL OBL
Technische tekening HARMONIE OBL OBL

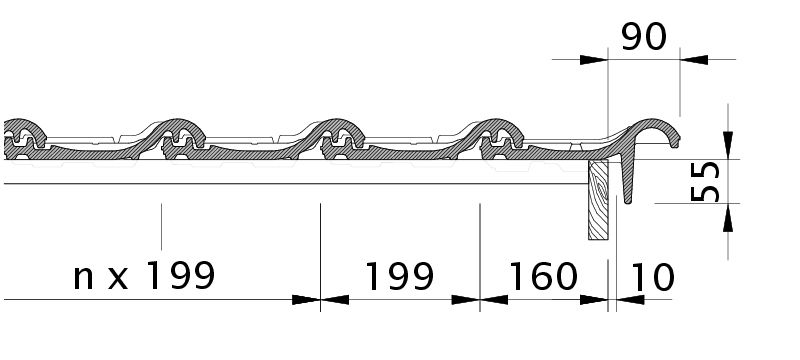

Technische tekening HARMONIE OBR OBR
Technische tekening HARMONIE OBR OBR

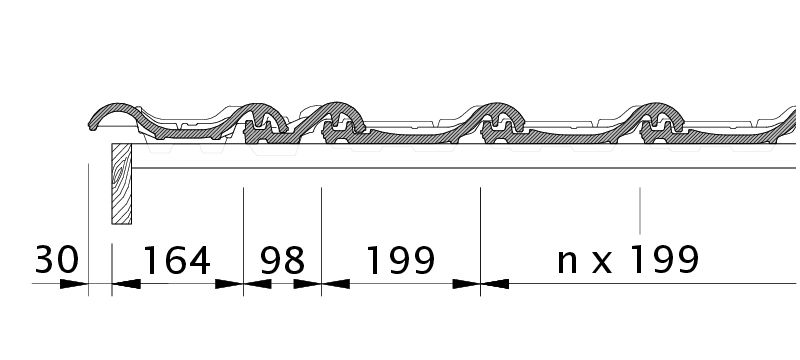

Drawing HARMONIE verge left with verge sheet metal and double roll ODL
Drawing HARMONIE verge left with verge sheet metal and double roll ODL

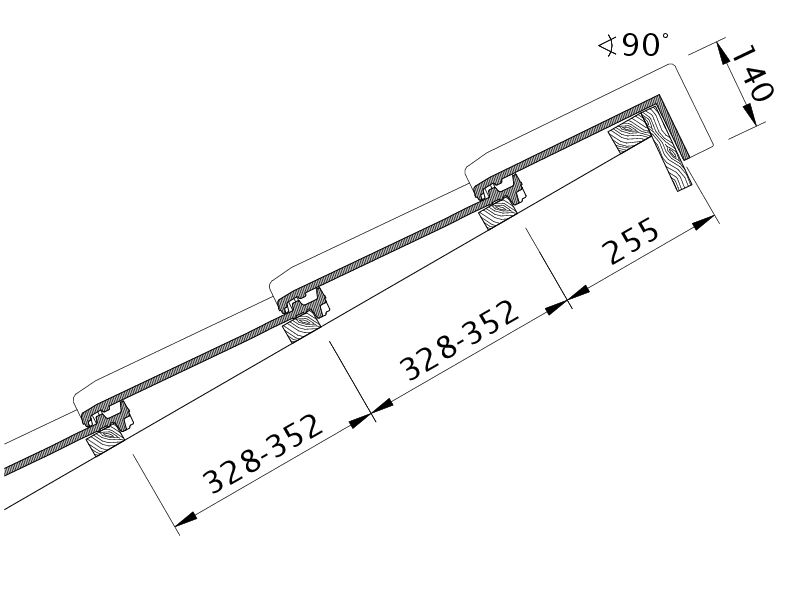

Technische tekening HARMONIE PDA PDA
Technische tekening HARMONIE PDA PDA

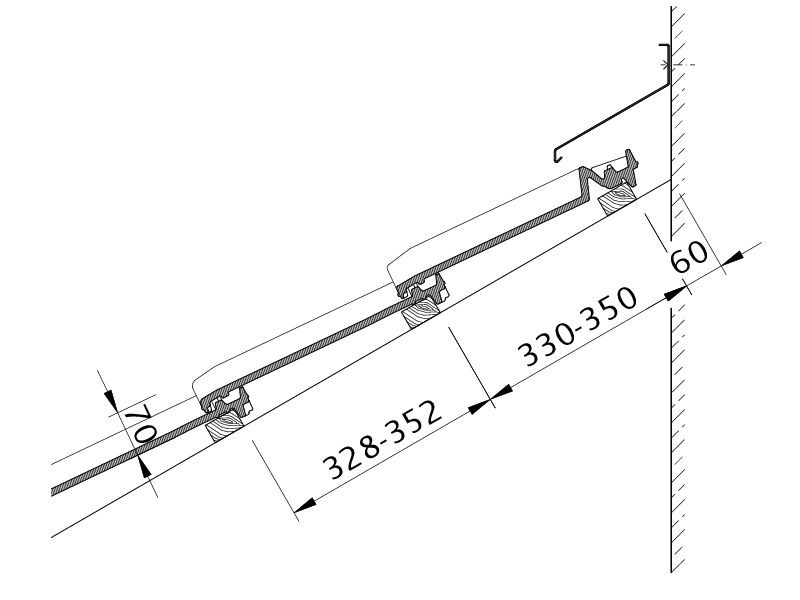

Technische tekening HARMONIE WMF WMF
Technische tekening HARMONIE WMF WMF

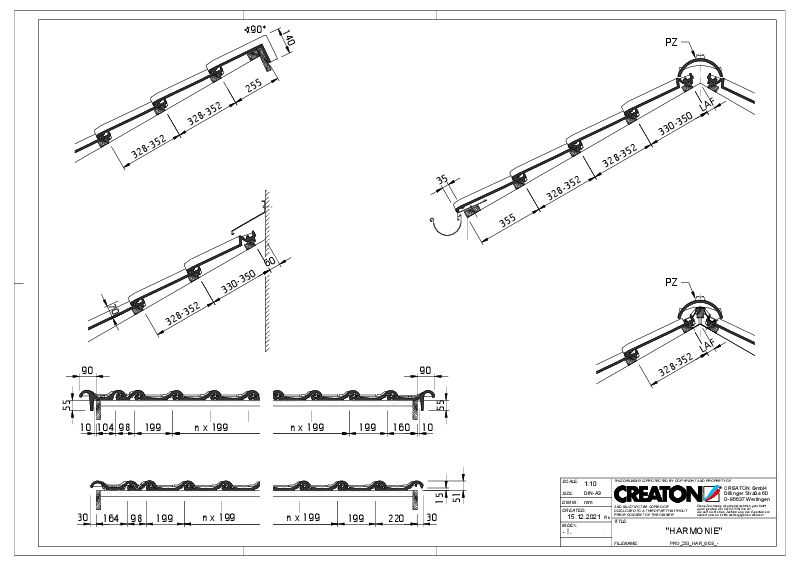

Drawing HARMONIE general view GES
Drawing HARMONIE general view GES

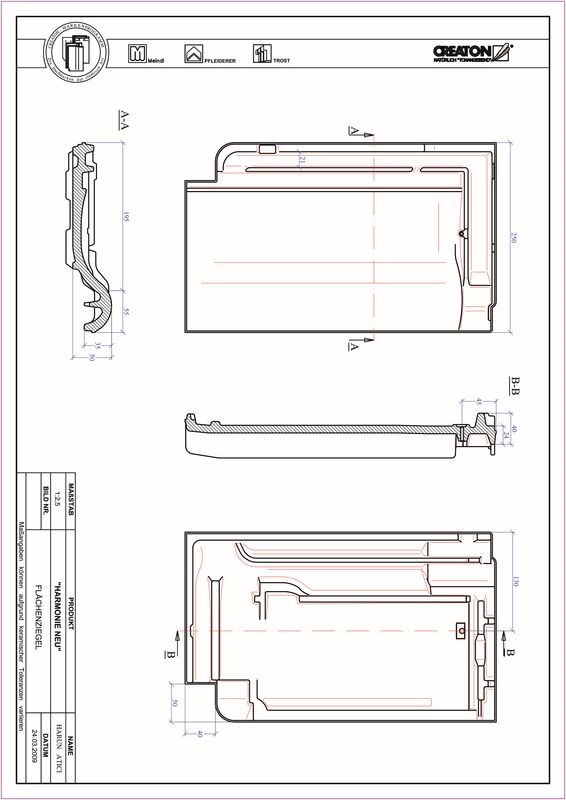

Technische tekening HARMONIE LAF LAF
Technische tekening HARMONIE LAF LAF

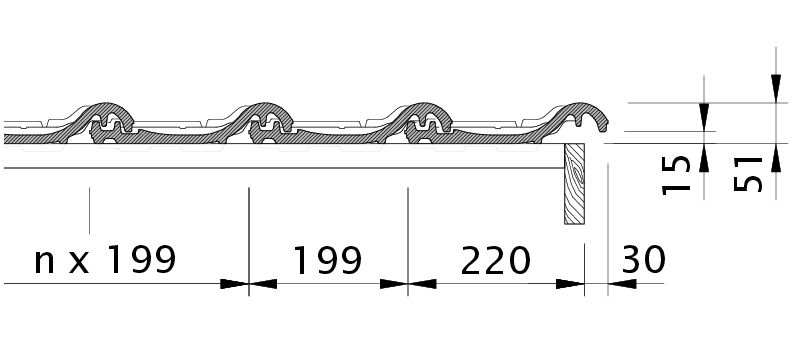

Drawing HARMONIE verge right with verge sheet metal and field tile OFR
Drawing HARMONIE verge right with verge sheet metal and field tile OFR

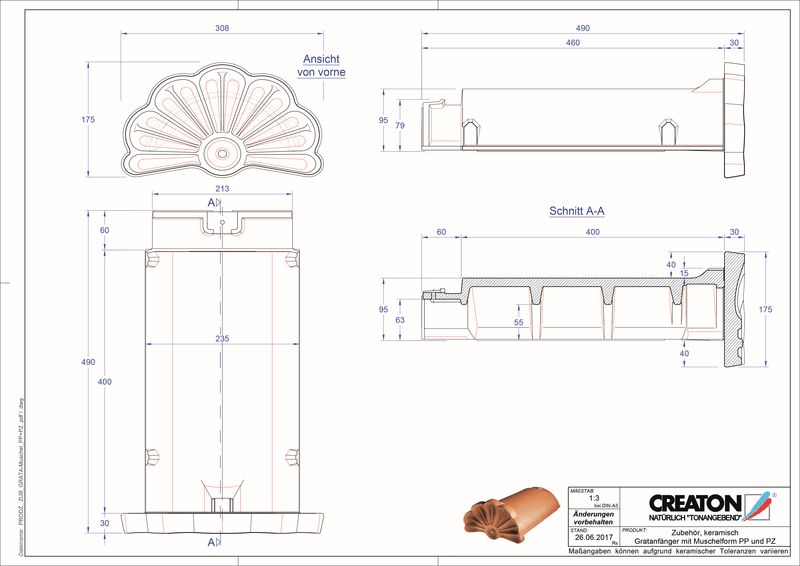

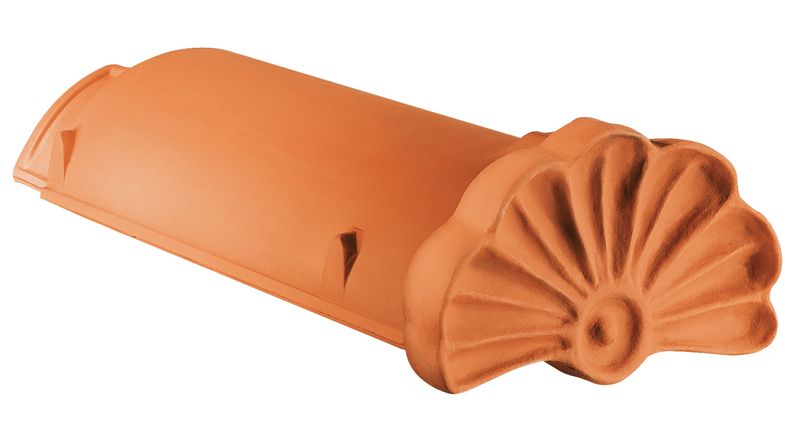

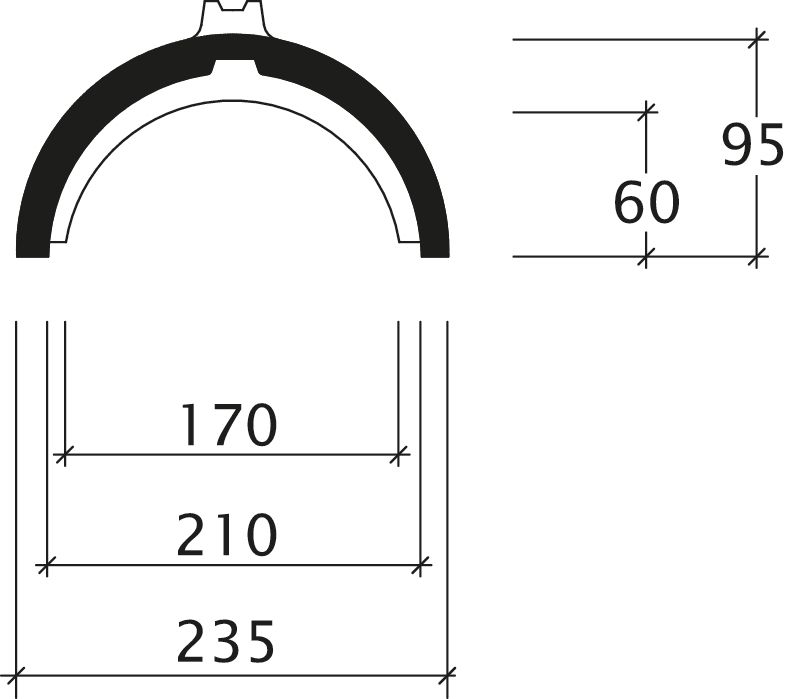

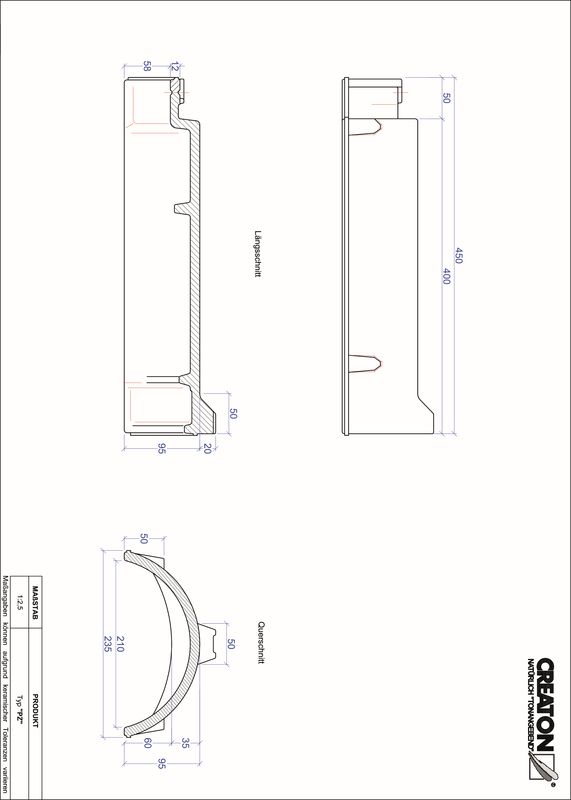

Drawing ridge and hip tile product range PZ-Firstziegel
Drawing ridge and hip tile product range PZ-Firstziegel

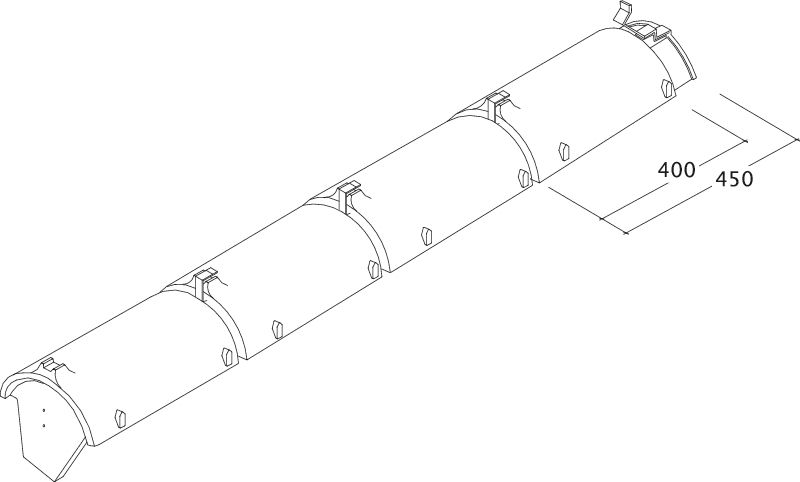

Drawing ridge and hip tile product range PZ-Firstziegel-Perspektive
Drawing ridge and hip tile product range PZ-Firstziegel-Perspektive

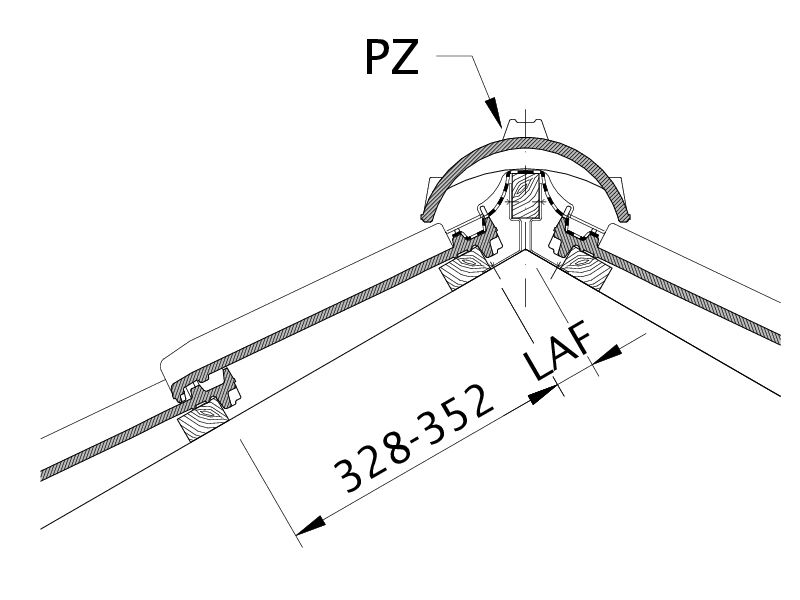

LAF-/FLA waarden

Bepalen afstand bovenste panlat tot vorst-/nokas
Bepalen hoogte vorst-/noklat boven vorst-/nokas

DAKHELLING

AFSTAND L IN MM
VOOR VORST/NOK PZ

VORST-/NOKLAT
HOOGTE H IN MM
VOOR VORST/NOK PZ

12°80105
15°80105
20°8095
25°7090
30°7080
35°6075
40°6065
45°5060
50°5055
55°5050

Accessoires

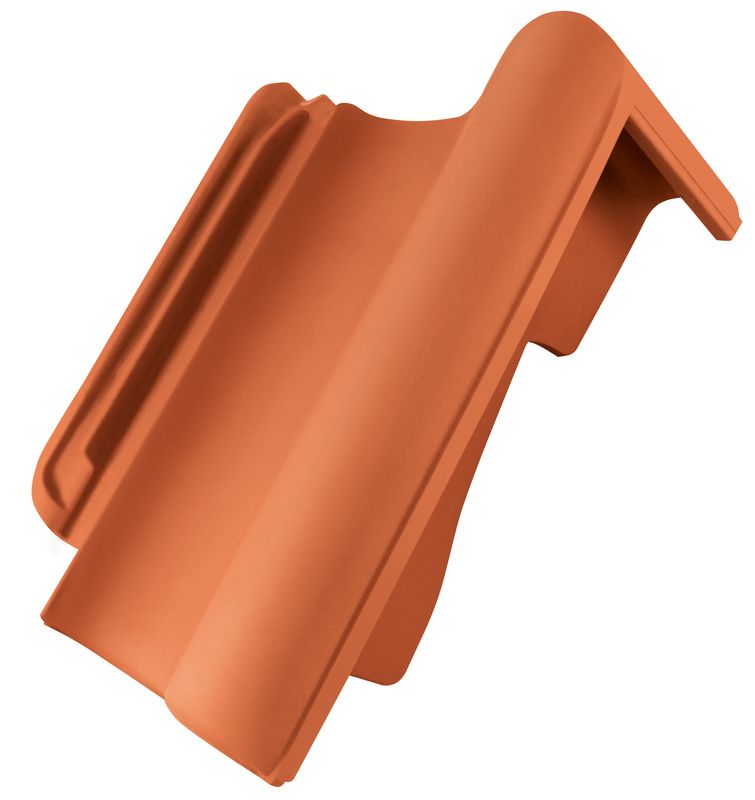

HAR half-width tile

HAR half-width tile

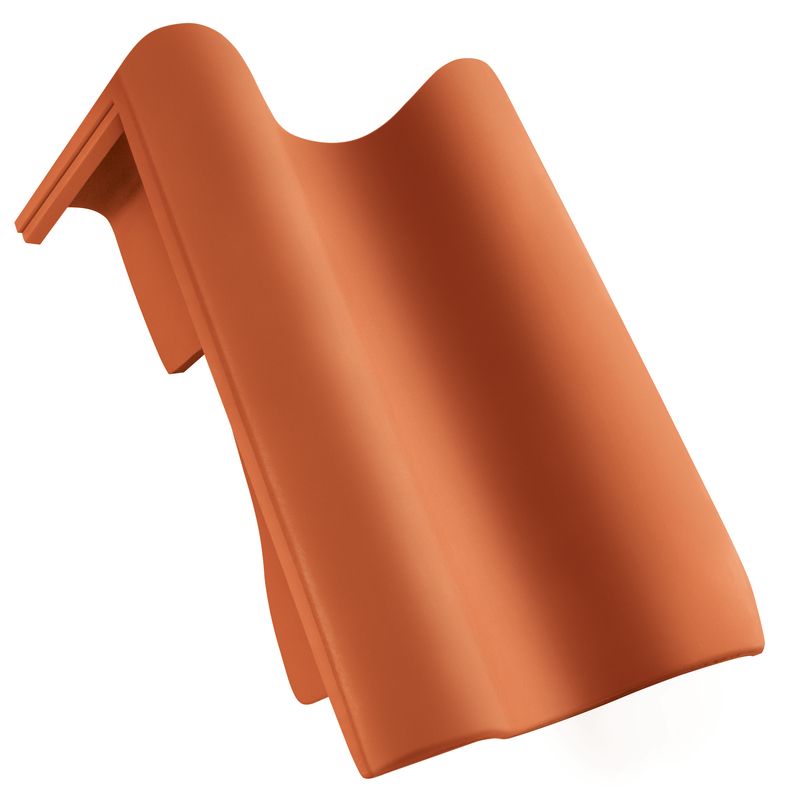

HAR gevelpan rechts

HAR gevelpan rechts

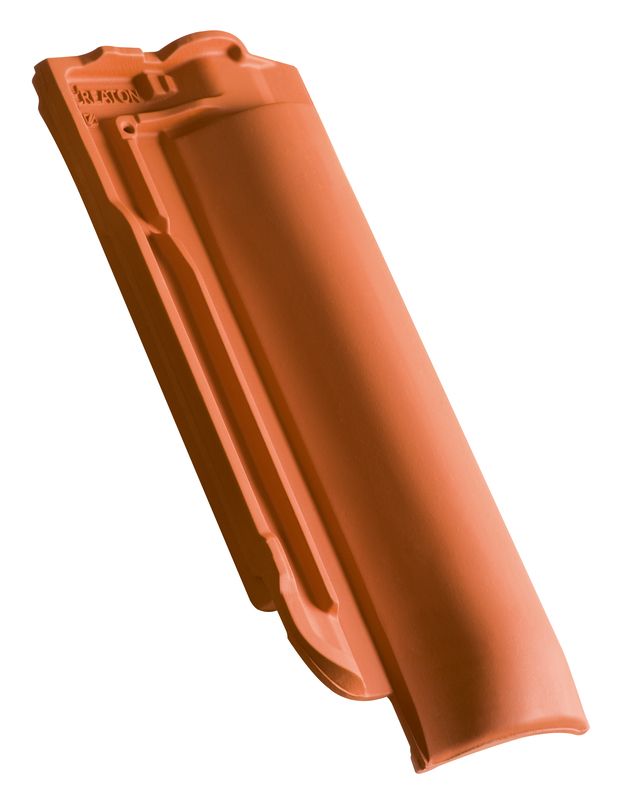

HAR gevelpan links

HAR gevelpan links

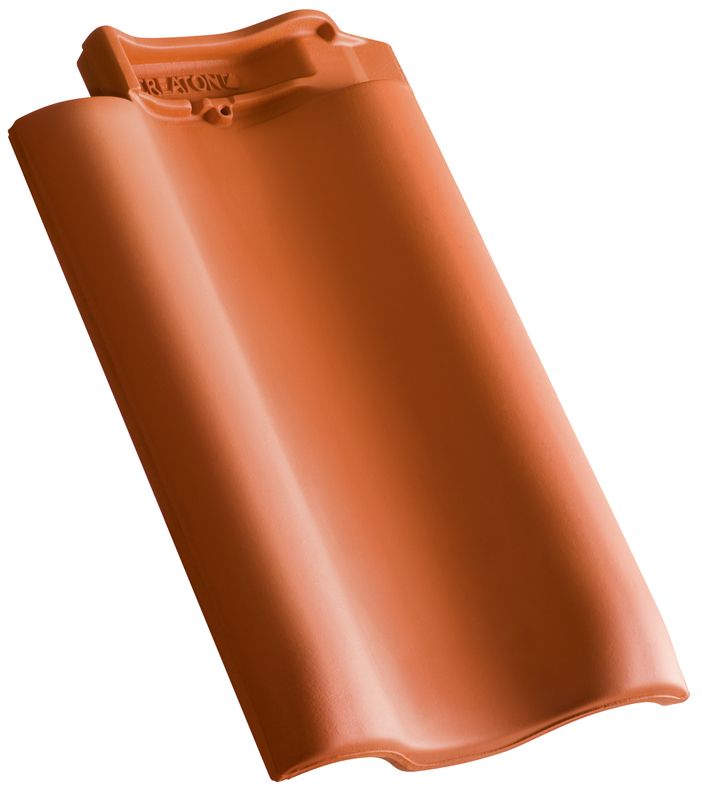

HAR dubbele welpan

HAR dubbele welpan

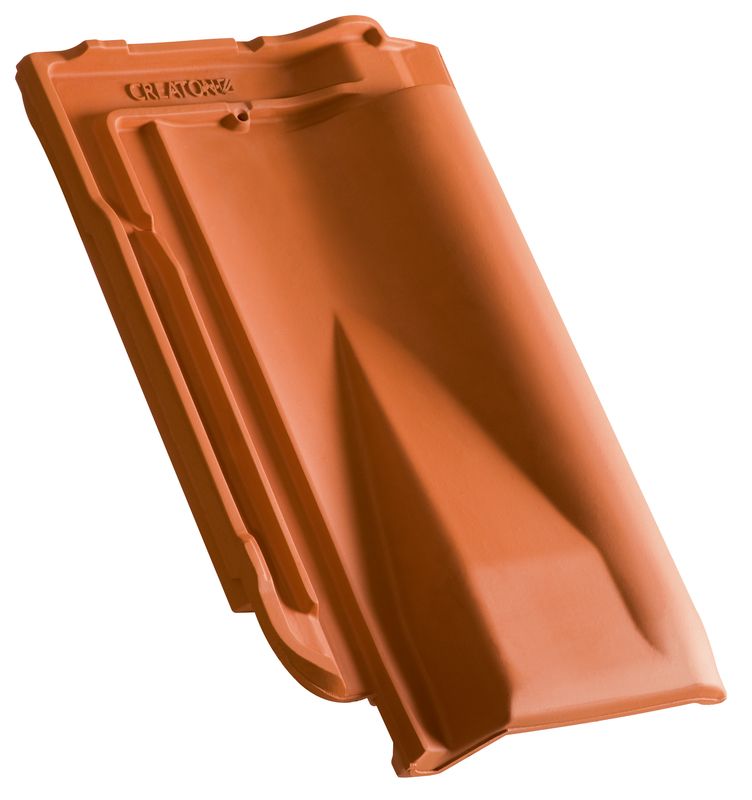

HAR ventilatiepan

HAR ventilatiepan

HAR shedpan op maat

HAR shedpan op maat

HAR shedgevelpan rechts op maat

HAR shedgevelpan rechts op maat

HAR shedgevelpan links op maat

HAR shedgevelpan links op maat

HAR shedpan op maat

HAR shedpan op maat

HAR shedgevelpan rechts op maat

HAR shedgevelpan rechts op maat

HAR shedgevelpan links op maat

HAR shedgevelpan links op maat

HAR knikpan op maat

HAR knikpan op maat

HAR knikgevelpan rechts op maat

HAR knikgevelpan rechts op maat

HAR knikgevelpan links op maat

HAR knikgevelpan links op maat

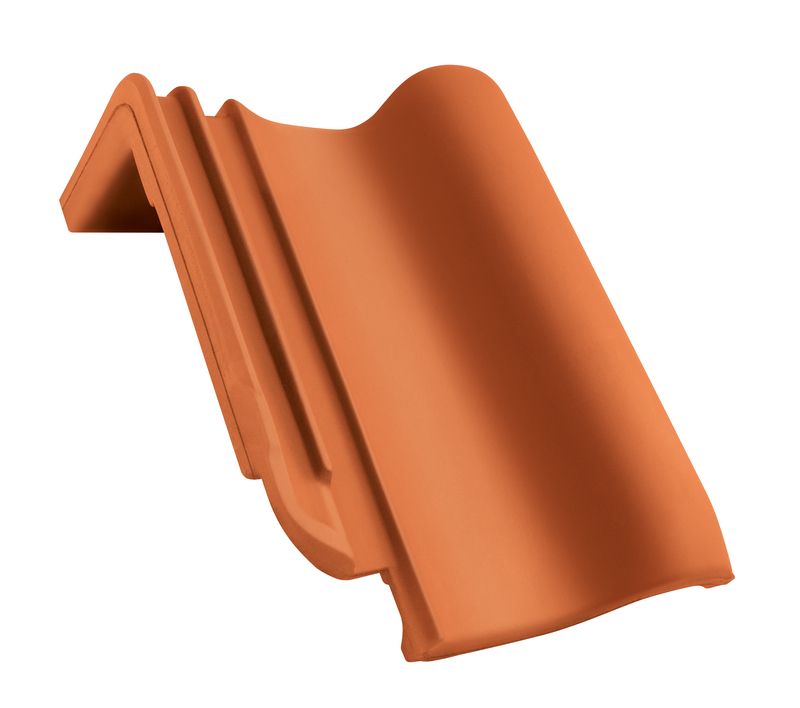

WER universal shed roof tile PDZ

WER universal shed roof tile PDZ

WER universal shed roof starter and termination plate PDZ

WER universal shed roof starter and termination plate PDZ

Ridge clip aluminium universal shed roof tile

Ridge clip aluminium universal shed roof tile

Productgamma voor ventilatie en doorvoer

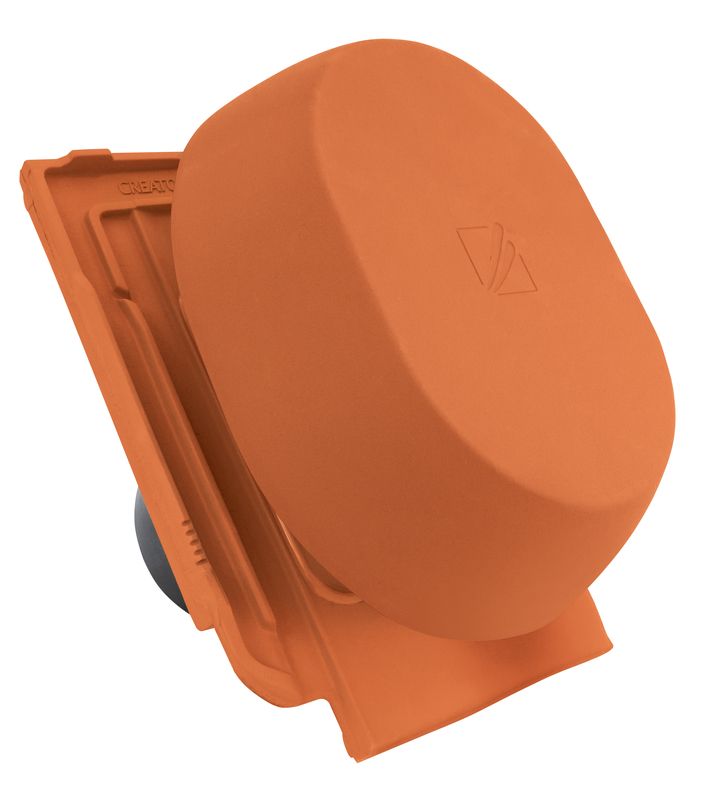

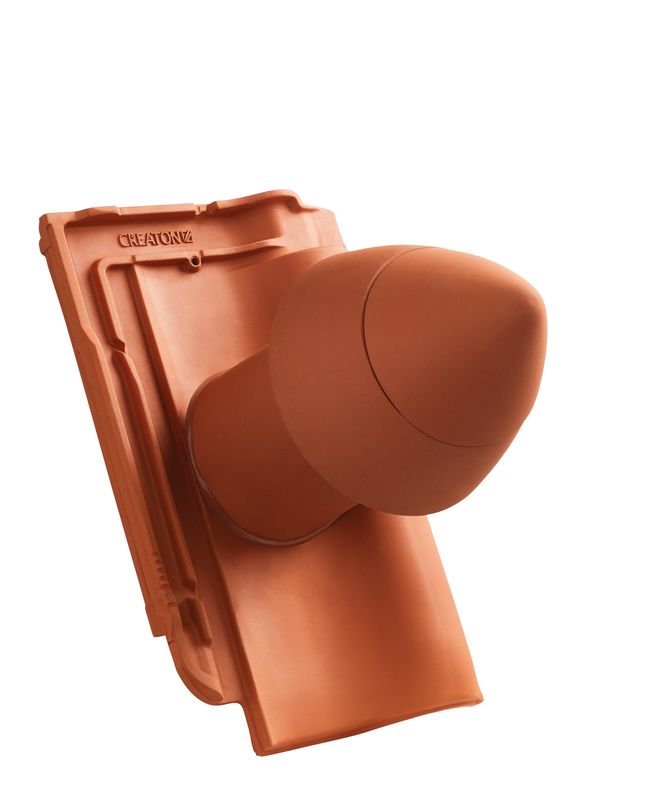

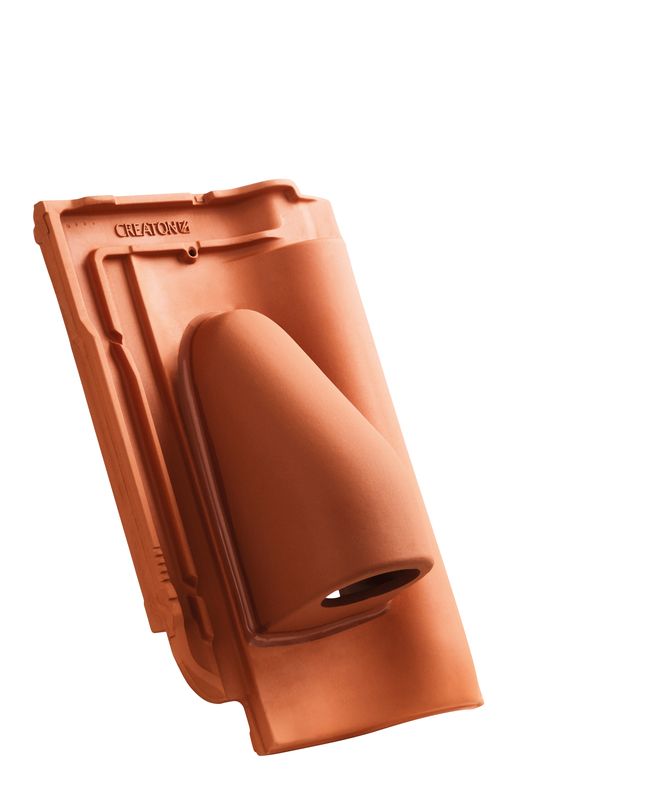

HAR SIGNUM keramische doorvoerpan DN 100 mm met opzetbare kap, incl. Universele adapter en flexibel kanaal

HAR SIGNUM keramische doorvoerpan DN 100 mm met opzetbare kap, incl. Universele adapter en flexibel kanaal

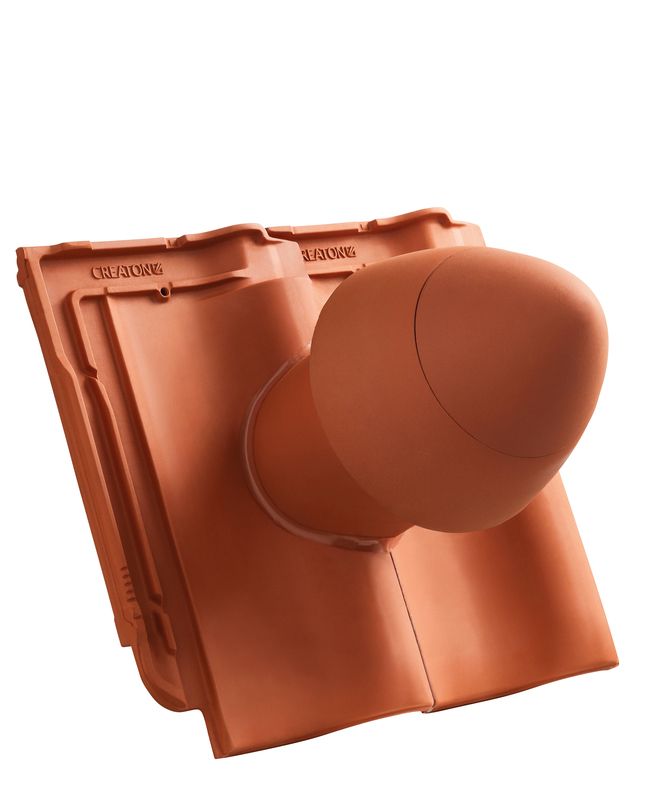

HAR SIGNUM keramische doorvoerpan DN 125 mm met afneembare kap, incl. Universele adapter en flexibel kanaal

HAR SIGNUM keramische doorvoerpan DN 125 mm met afneembare kap, incl. Universele adapter en flexibel kanaal

HAR SIGNUM keramische ventilatie opening DN 150/160 mm incl. Verbindingsstuk

HAR SIGNUM keramische ventilatie opening DN 150/160 mm incl. Verbindingsstuk

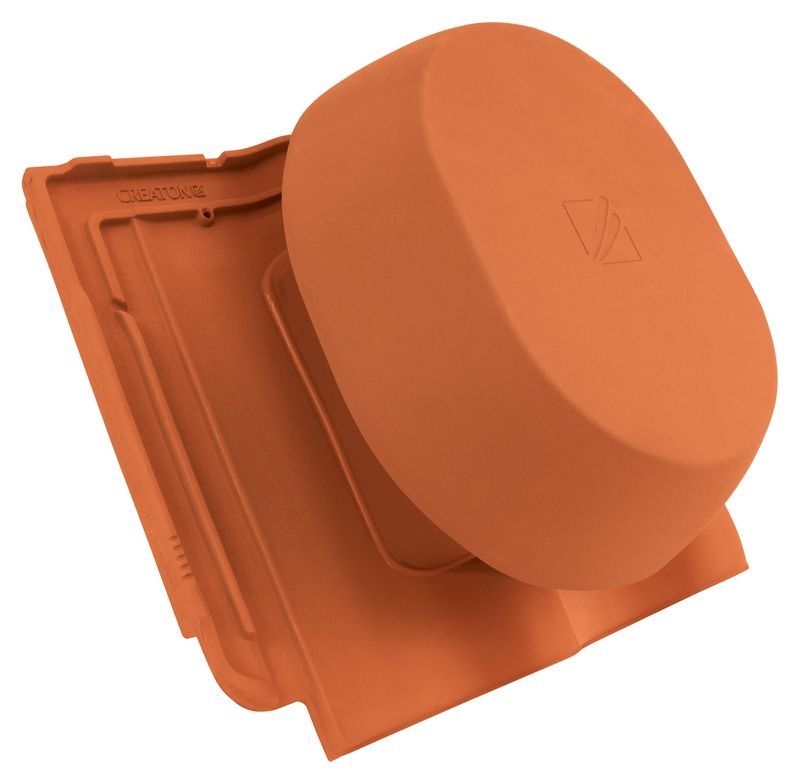

HAR SIGNUM keramische ventilatie opening DN 200 mm incl. Verbindingsstuk

HAR SIGNUM keramische ventilatie opening DN 200 mm incl. Verbindingsstuk

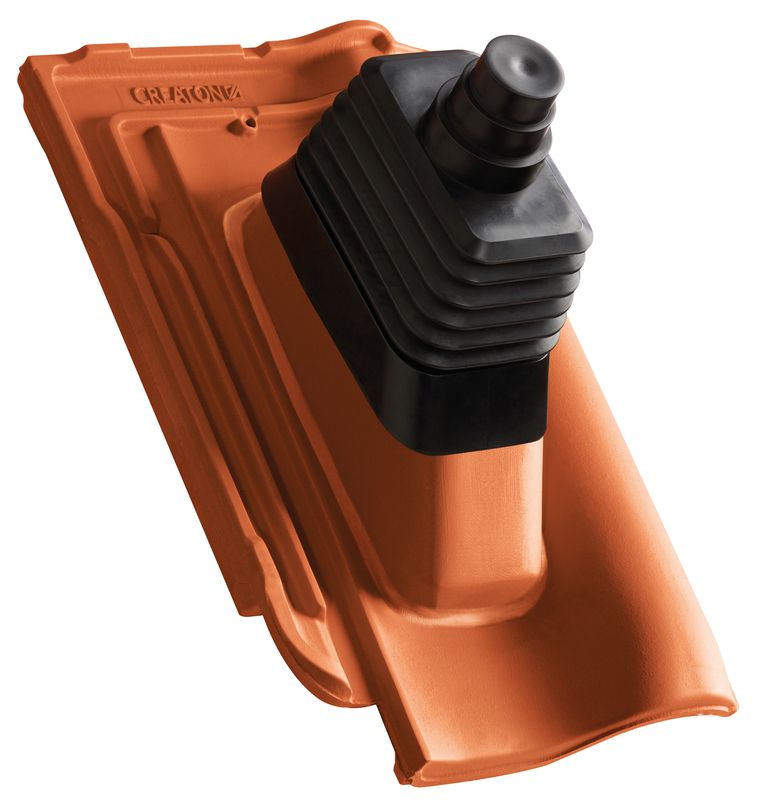

HAR antenneset

HAR antenneset

HAR solar set

HAR solar set

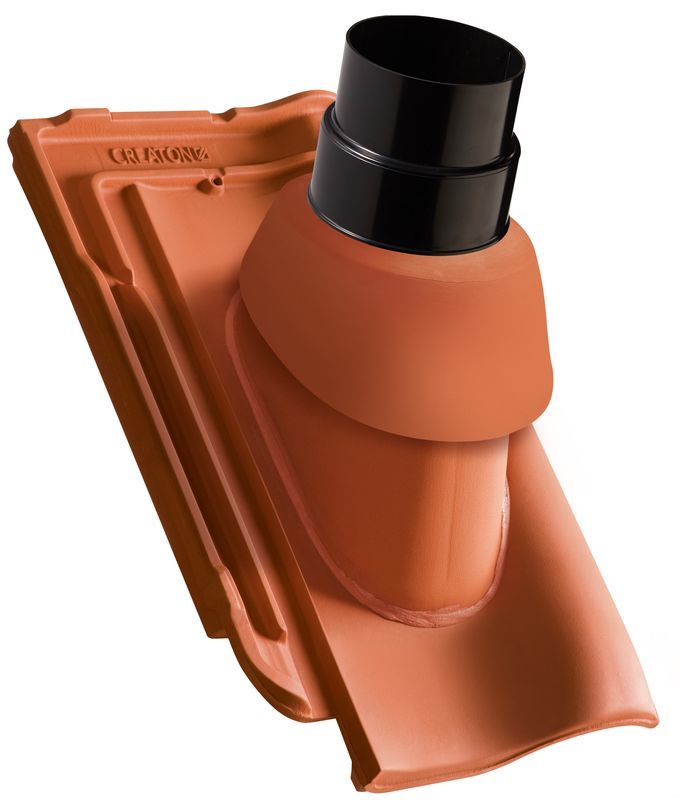

HAR rookgas afvoer NW 110

HAR rookgas afvoer NW 110

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 200

Verbindingsslang voor universele verluchtingspan DN 200

Universal sub-roof connection adapter NW 13.5

Universal sub-roof connection adapter NW 13.5

Universal sub-roof connection adapter NW 20

Universal sub-roof connection adapter NW 20

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 150/160

Productgamma voor dakafwerking en de beste bescherming

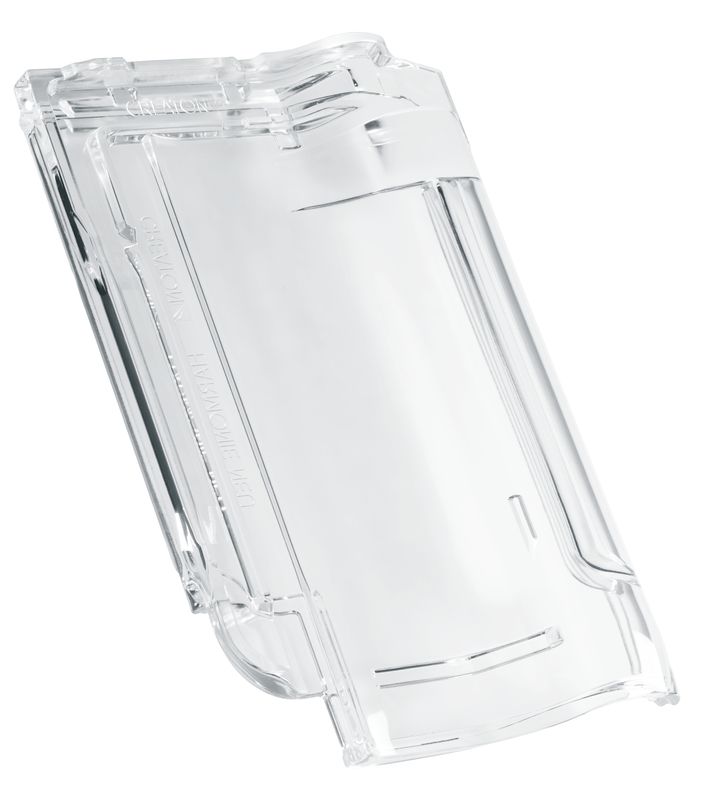

HAR acryl lichtpan

HAR acryl lichtpan

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (HAR, HER, ELE, CAN)

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (HAR, HER, ELE, CAN)

Storm clip in zinc-aluminium, hanger clip for 40/50 battens (HER, MZ3, ELE, RAP, MEL)

Storm clip in zinc-aluminium, hanger clip for 40/50 battens (HER, MZ3, ELE, RAP, MEL)

Storm clip in zinc-aluminium, hanger clip for 40/50 battens (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Storm clip in zinc-aluminium, hanger clip for 40/50 battens (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Panhaak (MZ3, HAR, OPT)

Panhaak (MZ3, HAR, OPT)

Ridge clip aluminium PDZ (universal shed fastening clip)

Ridge clip aluminium PDZ (universal shed fastening clip)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Verluchtingskam

Verluchtingskam

Verluchtingskam

Verluchtingskam

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Thermally-insulated roof access hatch 55 x 78 cm

Thermally-insulated roof access hatch 55 x 78 cm

Satellite and aerial mast galvanised or colour coated

Satellite and aerial mast galvanised or colour coated

Acrylic paint 250 ml

Acrylic paint 250 ml

Nok/Vorst-systemen voor dakpannen

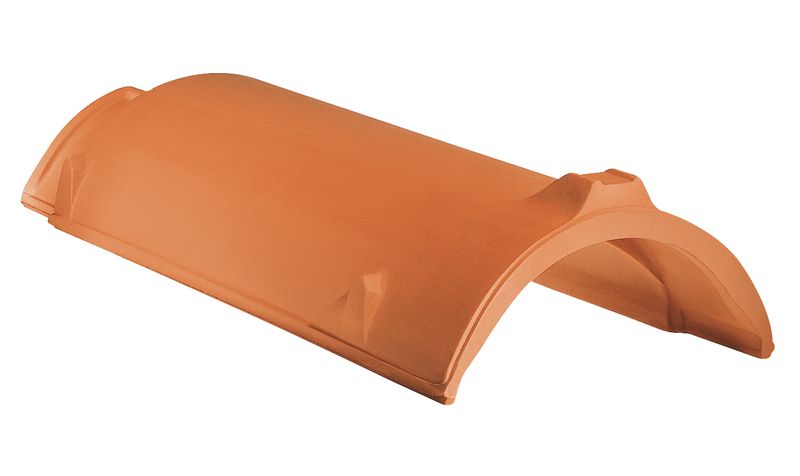

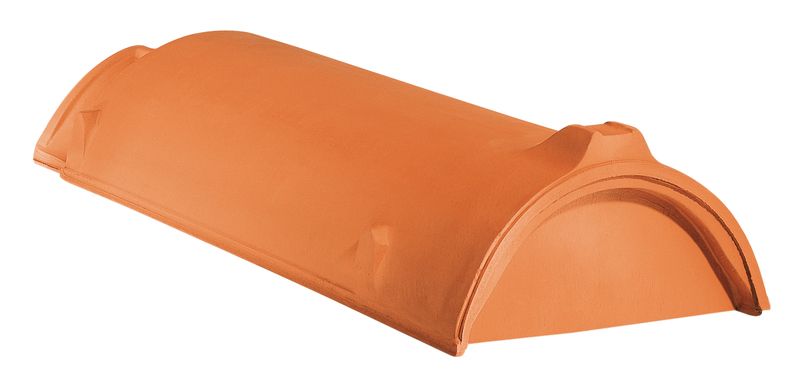

WER ridge tile PZ

WER ridge tile PZ

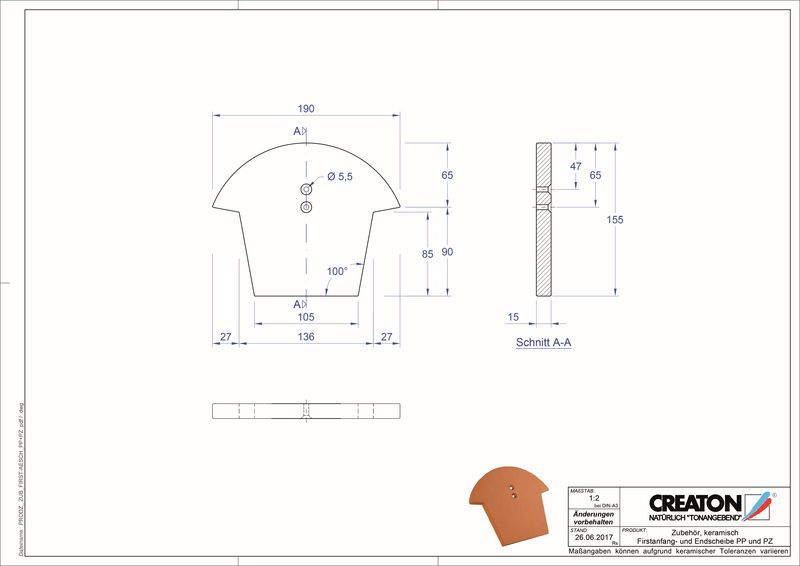

WER vorst/nok begin- & eindschijf PZ

WER vorst/nok begin- & eindschijf PZ

WER hoekkeperbeginstuk PZ

WER hoekkeperbeginstuk PZ

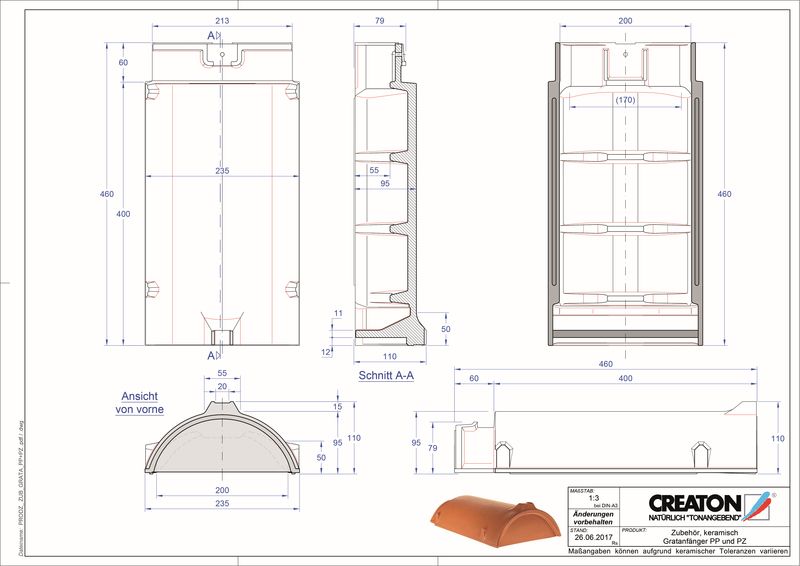

ROG hip starter ceramic round connection PZ

ROG hip starter ceramic round connection PZ

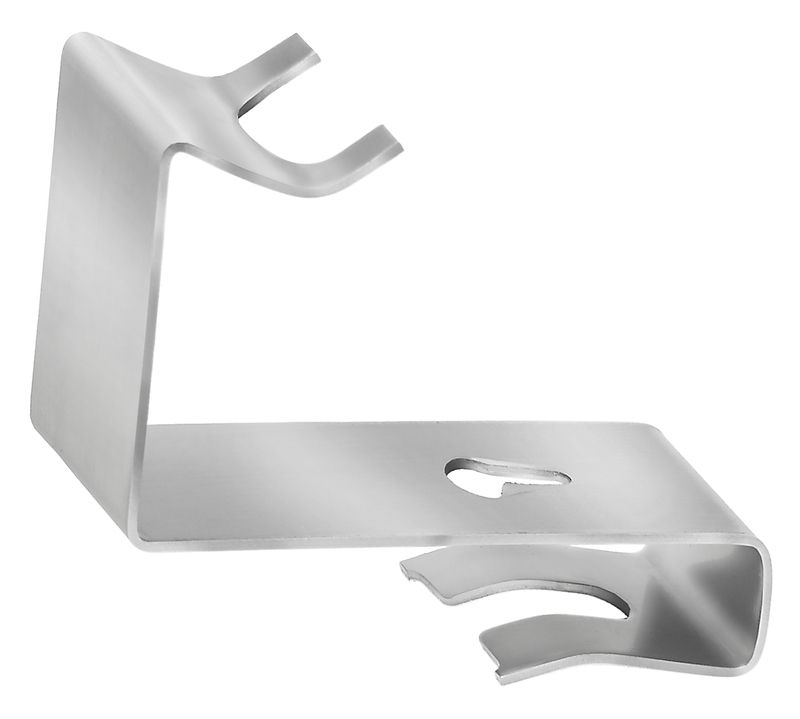

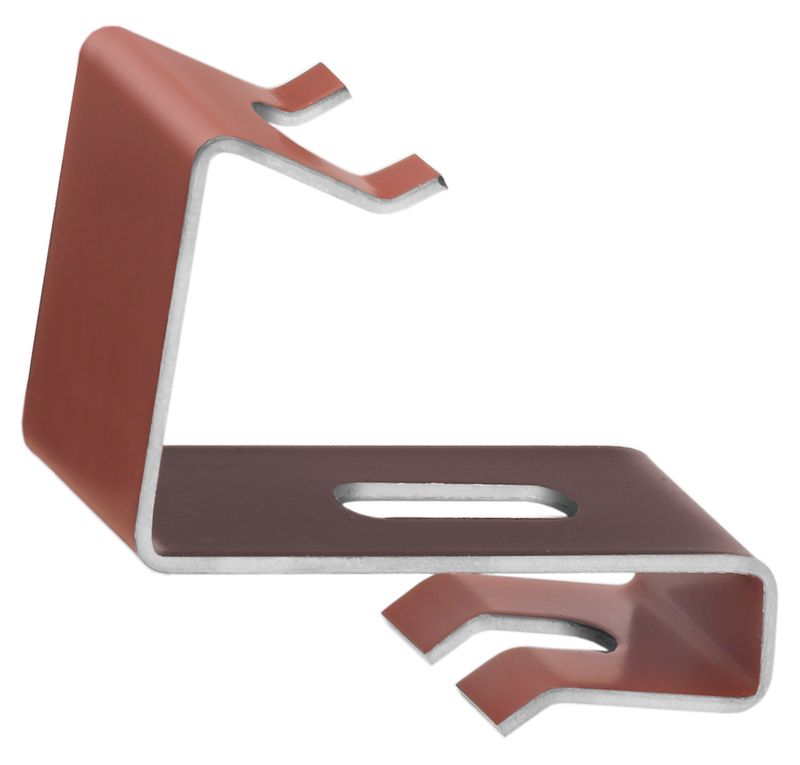

Ridge clip aluminium PZ

Ridge clip aluminium PZ

WER hip starter ceramic with scallop PZ

WER hip starter ceramic with scallop PZ

FIRSTFIX ridge clip stainless steel PZ

FIRSTFIX ridge clip stainless steel PZ

WER function starter and termination plate ceramic PMoN

WER function starter and termination plate ceramic PMoN

Ondernokrol 220 (CREAROLL ALU)

Ondernokrol 220 (CREAROLL ALU)

Ondernokrol 300 (CREAROLL ALU)

Ondernokrol 300 (CREAROLL ALU)

Ondernokrol 220 (CREAROLL PP)

Ondernokrol 220 (CREAROLL PP)

Ondernokrol 310 (CREAROLL PP)

Ondernokrol 310 (CREAROLL PP)

Ondernokrol 390 (CREAROLL PP)

Ondernokrol 390 (CREAROLL PP)

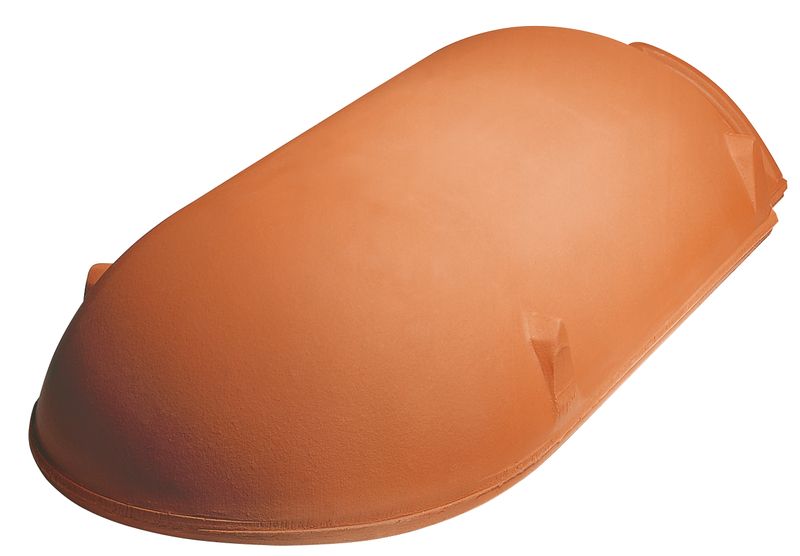

WER hip cap 3-axis PRU

WER hip cap 3-axis PRU

WER hip cap 4-axis PRU

WER hip cap 4-axis PRU

Productgamma voor sneeuwbescherming, toegang tot het dak en solarinstallaties in metaal

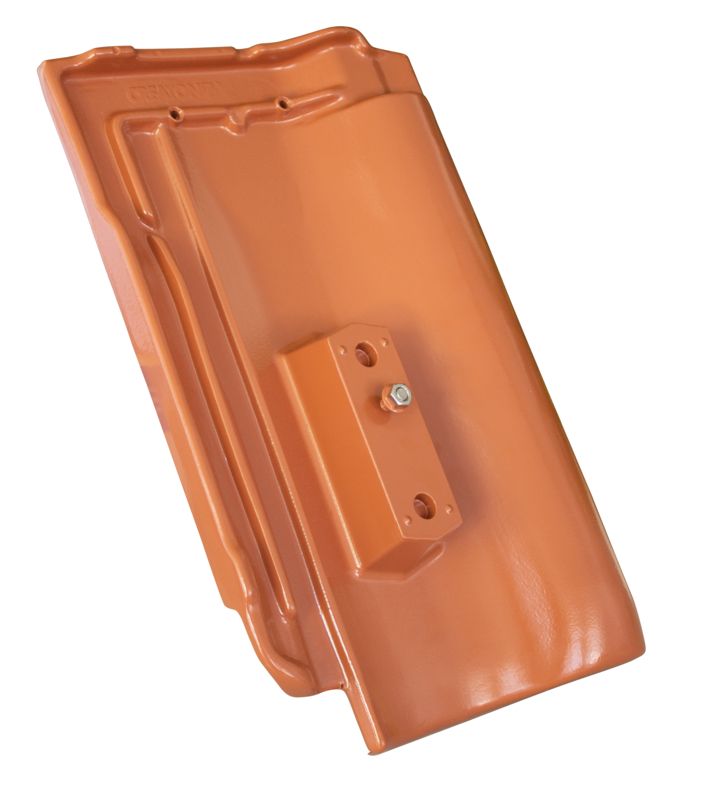

HAR aluminium basiselement

HAR aluminium basiselement

Solar element bracket GRUEL standard (clay)

Solar element bracket GRUEL standard (clay)

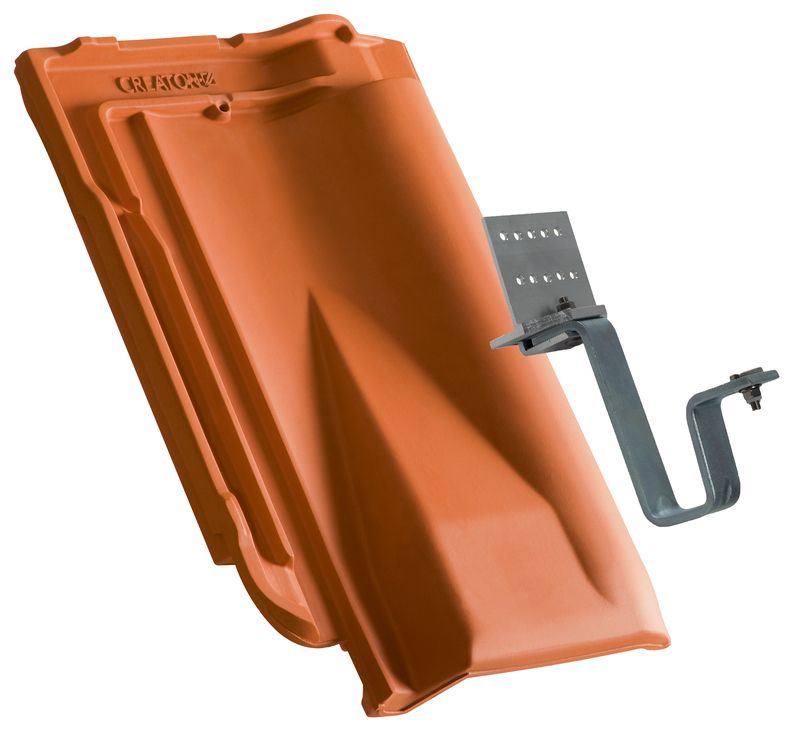

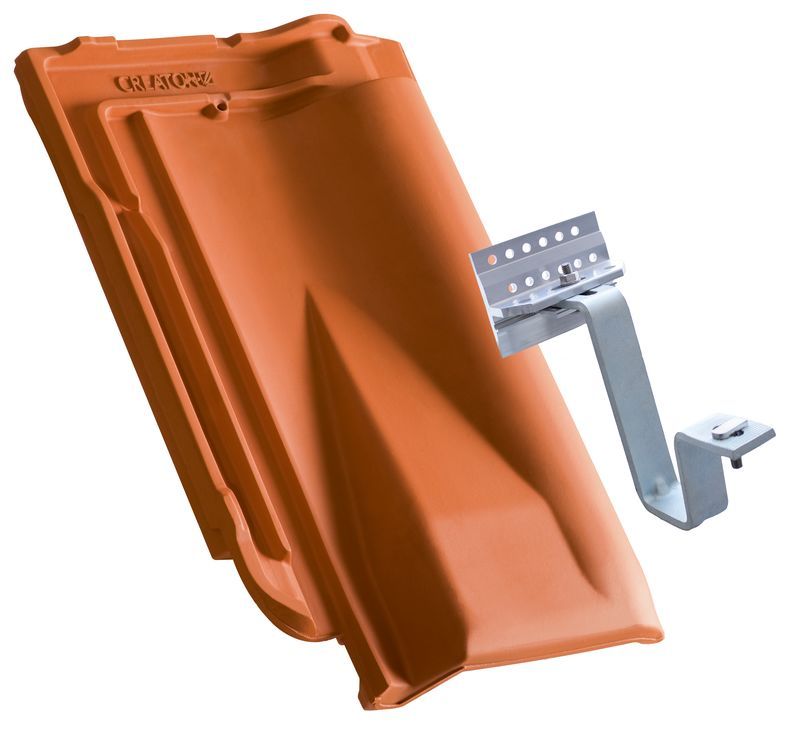

HAR solar system bracket kit for plank installation

HAR solar system bracket kit for plank installation

HAR solar system bracket kit for rafter installation

HAR solar system bracket kit for rafter installation

Mountain snow guard pipe support

Mountain snow guard pipe support

Mountain snow guard pipe Ø 40 mm, length 3 m

Mountain snow guard pipe Ø 40 mm, length 3 m

Universal mountain snow guard end caps

Universal mountain snow guard end caps

Roof ladder

Roof ladder

Roof ladder bracket

Roof ladder bracket

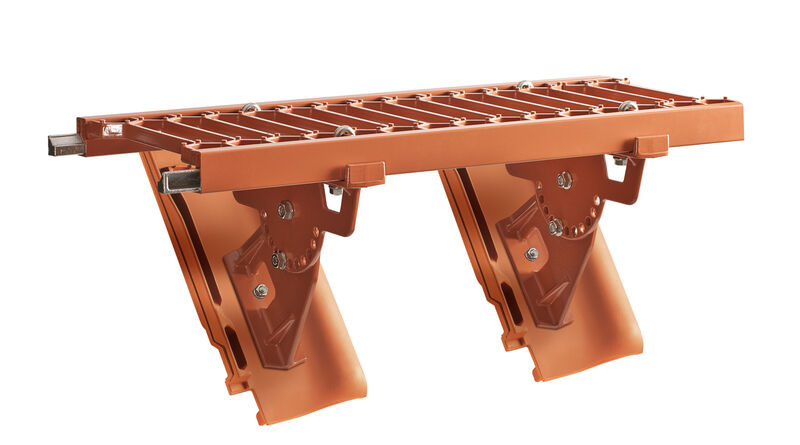

Grid tread aluminium 150 x 25 cm

Grid tread aluminium 150 x 25 cm

Snow guard grid solid 1.50 m

Snow guard grid solid 1.50 m

Connection sleeve for mountain snow guard pipe Ø 40 mm

Connection sleeve for mountain snow guard pipe Ø 40 mm
