MELOdie (ovh)

GOLVENDE CHARME OP HET DAK

De mooi golvende S-vorm van de MELODIE (OVH) dakpan benadrukt het traditionele karakter van je dak. MELODIE dakpannen worden pas sinds 2012 geproduceerd, met de modernste technieken. De diepe sluitingen garanderen een absolute regendichtheid. En dankzij hun uiterst gladde oppervlak en vormvastheid bewaren ze jarenlang hun mooie, golvende esthetiek.

VOORDELEN

  • Stijl: landelijk en rustiek
  • Gegolfde dakpan, type holle pan (OVH)
  • Hoog verschuifbereik en installatiegemak: ideaal voor renovatie én nieuwbouw
  • Enorme flexibiliteit van 13,7 tot 15,3 stuks/m²
  • Diepgeprofileerde dubbele kop- en zijsluitingen voor optimale waterafvoer
  • Krasbestendig oppervlak

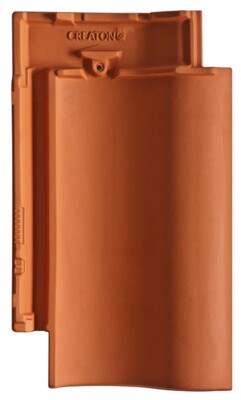

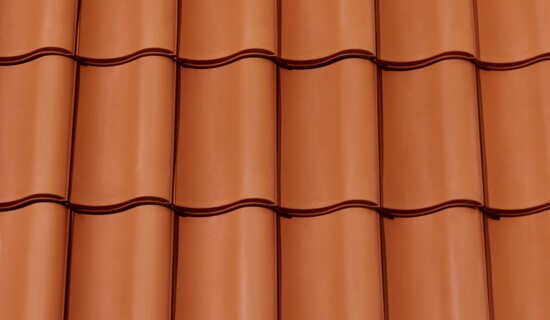

natuurrood
natuurrood
NUANCE Koperrood engobe
NUANCE Koperrood engobe
NUANCE Leikleur engobe
NUANCE Leikleur engobe
NUANCE Antraciet engobe
NUANCE Antraciet engobe
FINESSE zwart
FINESSE zwart

Technische data

Afmetingen (lx b - mm)440 x 255
Gewicht per dakpan (kg)3,2
Minimum dakhelling (x°) *12°
Dekbreedte (mm)208 - 210
Latafstand (mm)314 -347
Aantal pannen/m² (stuks)13,7 - 15,3
Gewicht/m² (kg)44 - 48
Profielhoogte (mm)70

* Met CREATON onderdak. Plaatsing in verband voor vlakke dakpannen.

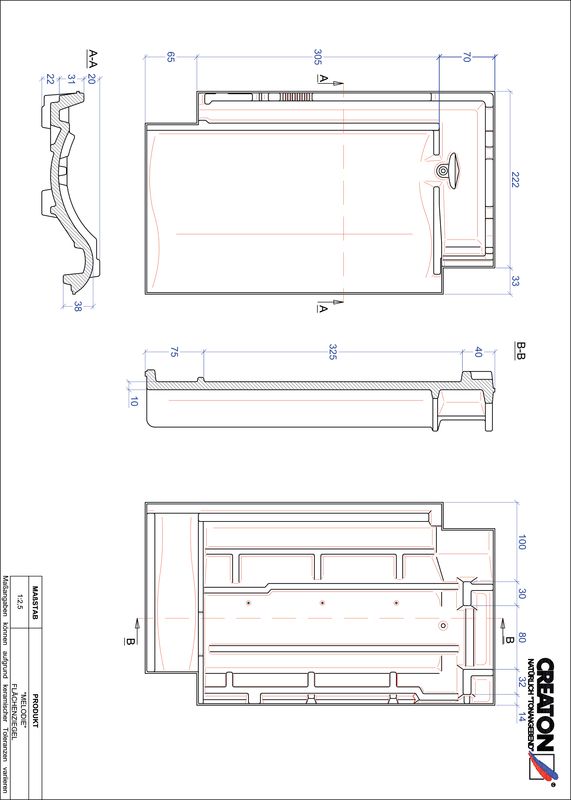

Technische tekeningen

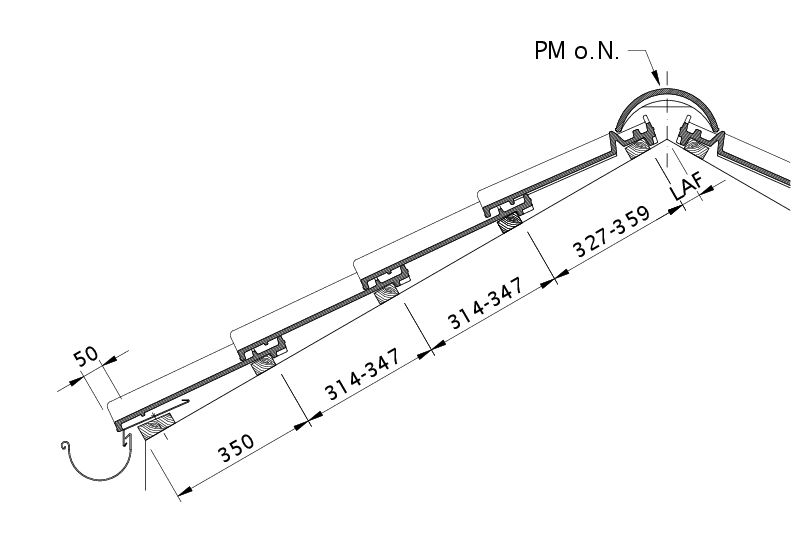

Technische tekening MELODIE DQF DQF
Technische tekening MELODIE DQF DQF

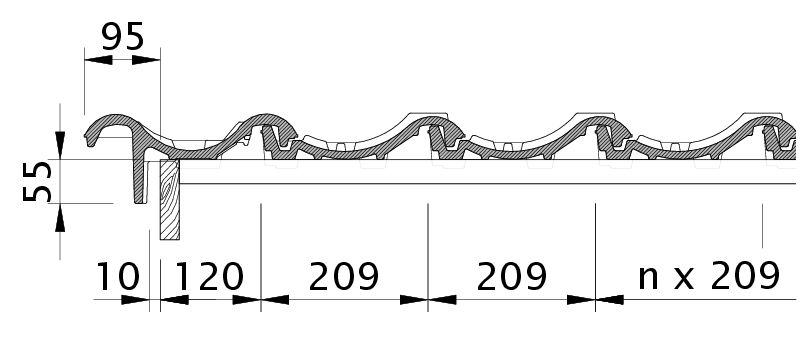

Technische tekening MELODIE OBL OBL
Technische tekening MELODIE OBL OBL

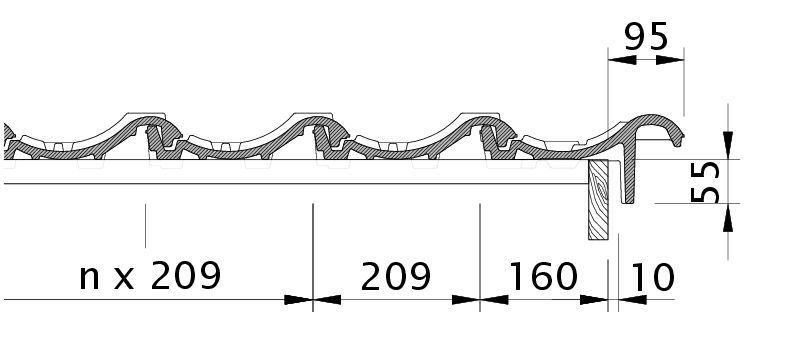

Technische tekening MELODIE OBR OBR
Technische tekening MELODIE OBR OBR

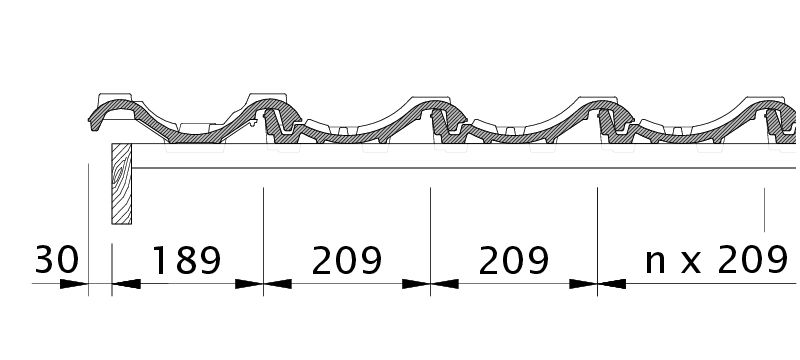

Drawing MELODIE verge left with verge sheet metal and double roll ODL
Drawing MELODIE verge left with verge sheet metal and double roll ODL

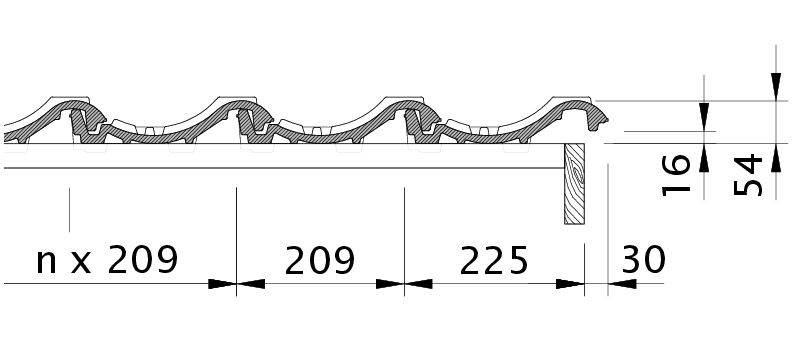

Drawing MELODIE verge right with verge sheet metal and field tile OFR
Drawing MELODIE verge right with verge sheet metal and field tile OFR

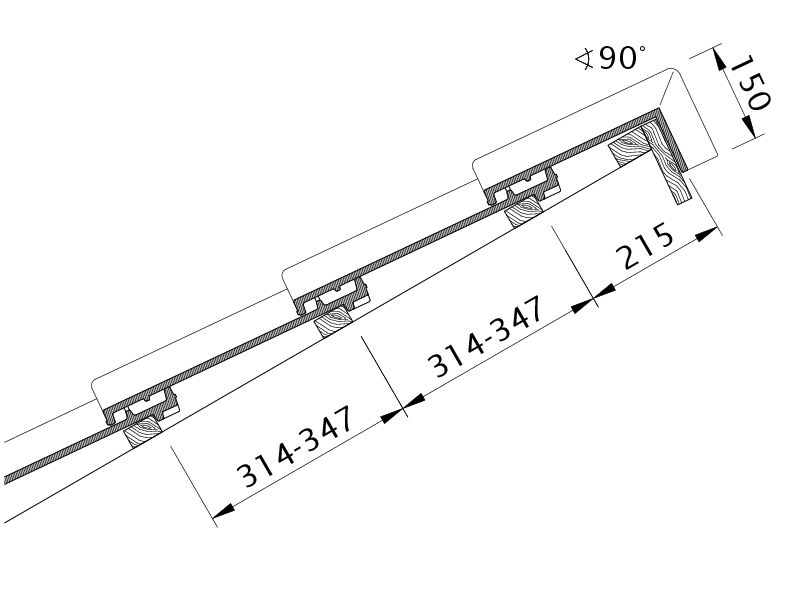

Technische tekening MELODIE PDA PDA
Technische tekening MELODIE PDA PDA
Technische tekening MELODIE WMF WMF
Technische tekening MELODIE WMF WMF

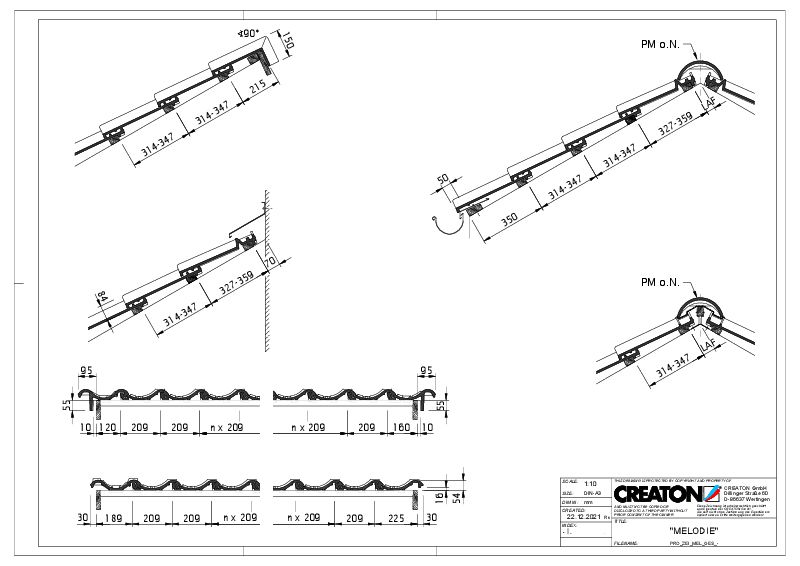

Drawing MELODIE general view GES
Drawing MELODIE general view GES

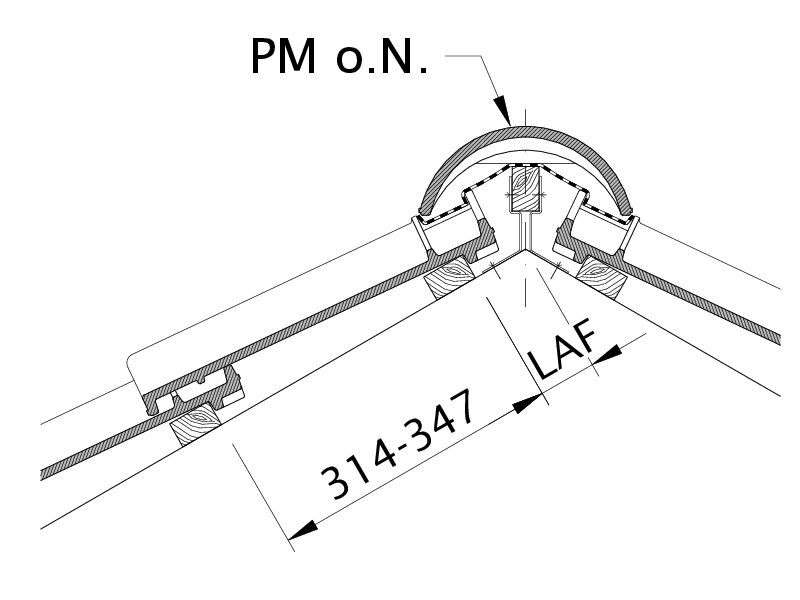

Technische tekening MELODIE LAF LAF
Technische tekening MELODIE LAF LAF
Drawing ridge and hip tile product range PZ-Firstziegel
Drawing ridge and hip tile product range PZ-Firstziegel
Drawing ridge and hip tile product range PZ-Firstziegel-Perspektive
Drawing ridge and hip tile product range PZ-Firstziegel-Perspektive

LAF-/FLA waarden

Bepalen afstand bovenste panlat tot vorst-/nokas
Bepalen hoogte vorst-/noklat boven vorst-/nokas

DAKHELLING

AFSTAND L IN MM
VOOR VORST/NOK PZ

VORST- OF NOKLAT
HOOGTE IN MM
VOOR VORST/NOK PZ

12°75120
15°75120
20°75110
25°65105
30°6595
35°5590
40°5580
45°4575
50°4570
55°4565

Accessoires

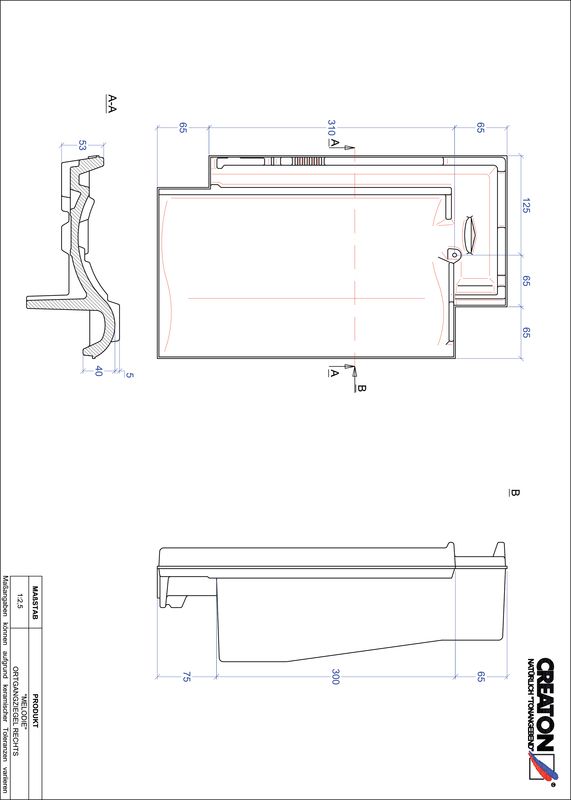

MEL gevelpan rechts

MEL gevelpan rechts

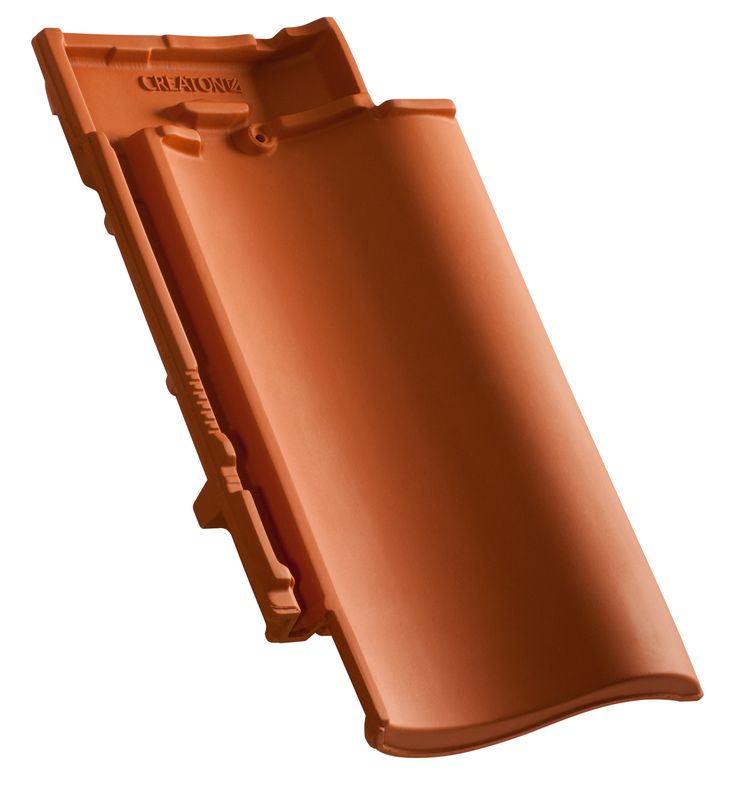

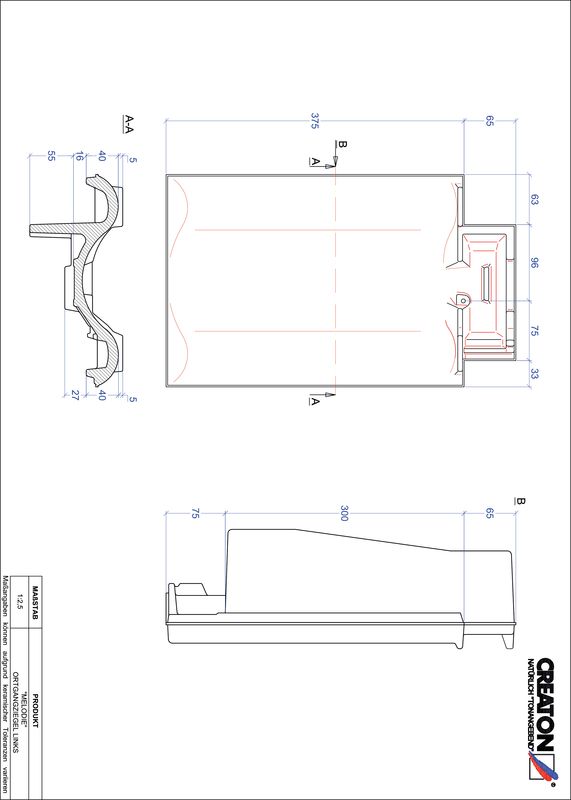

MEL gevelpan links

MEL gevelpan links

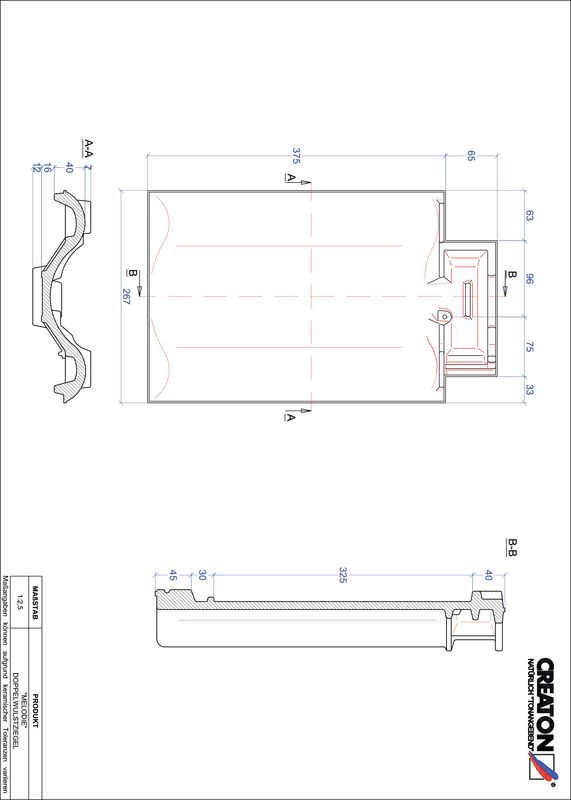

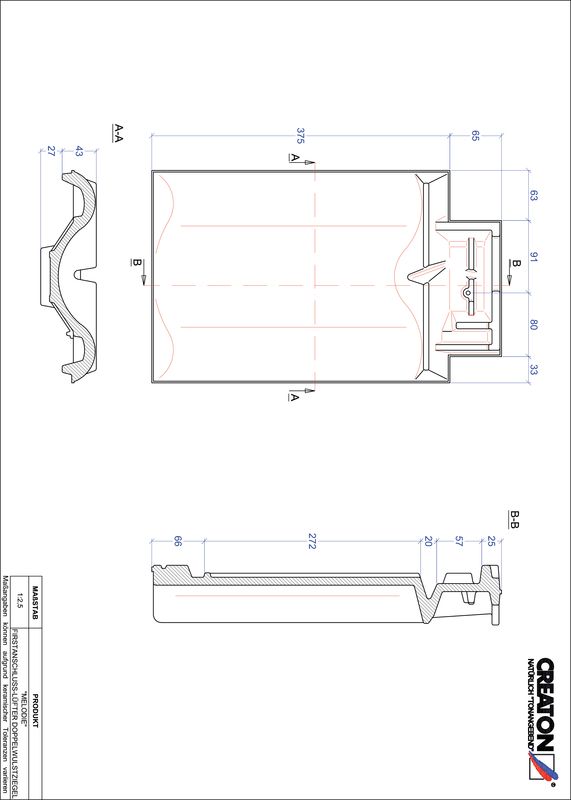

MEL dubbele welpan

MEL dubbele welpan

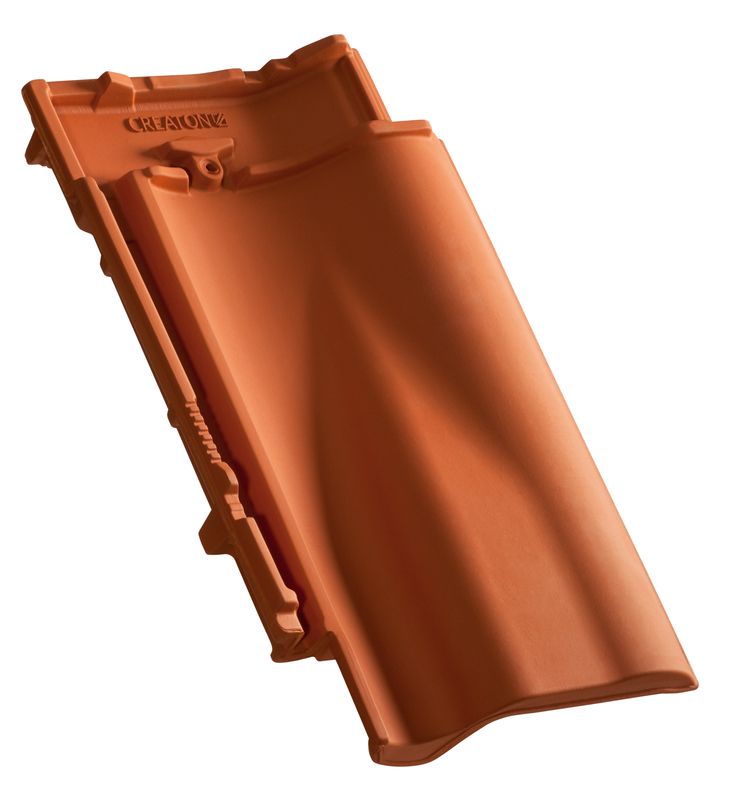

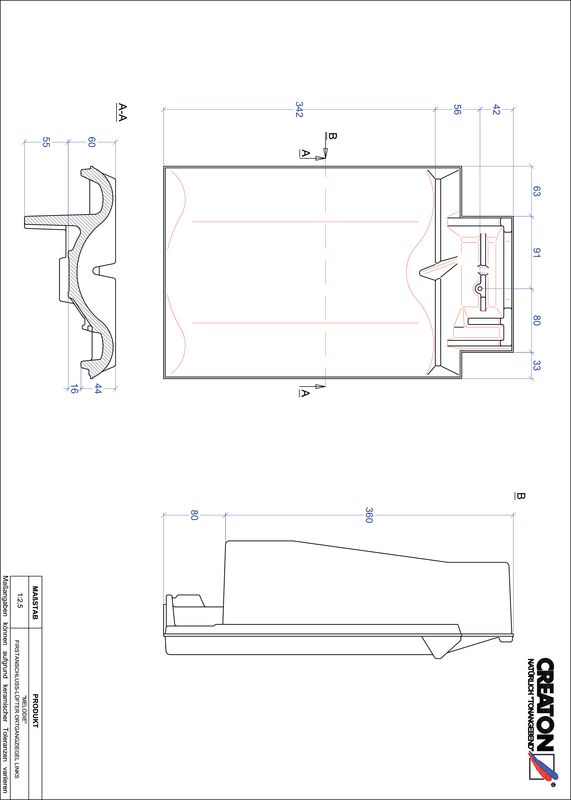

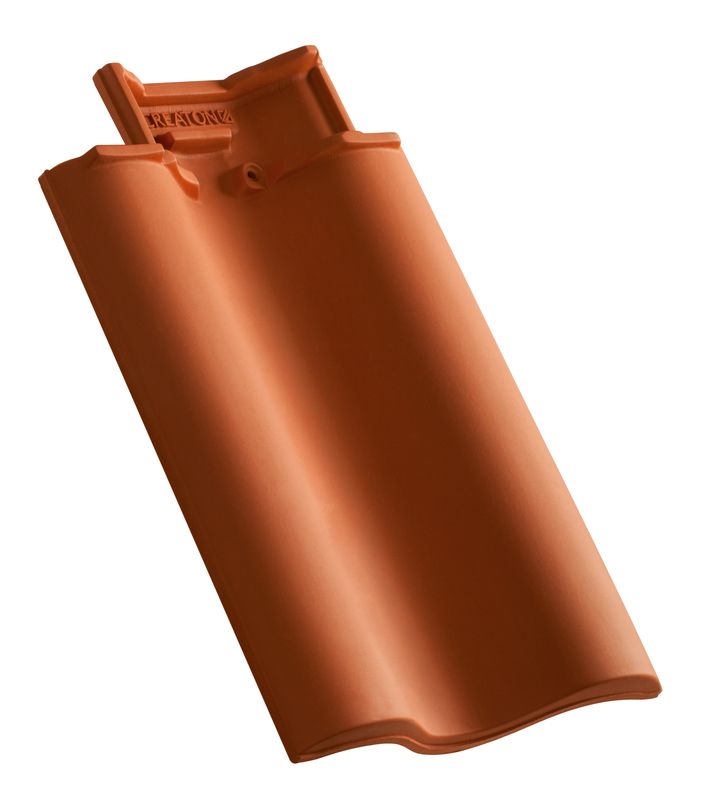

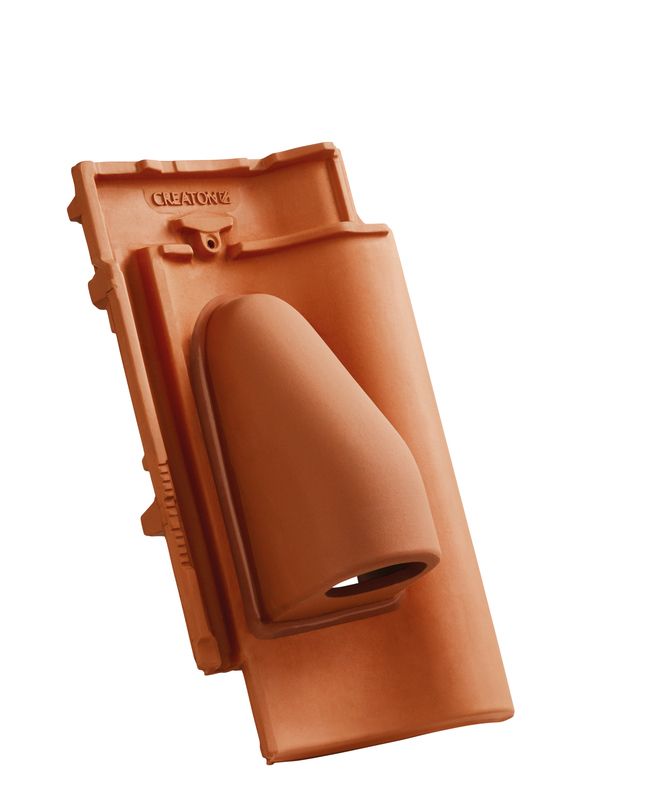

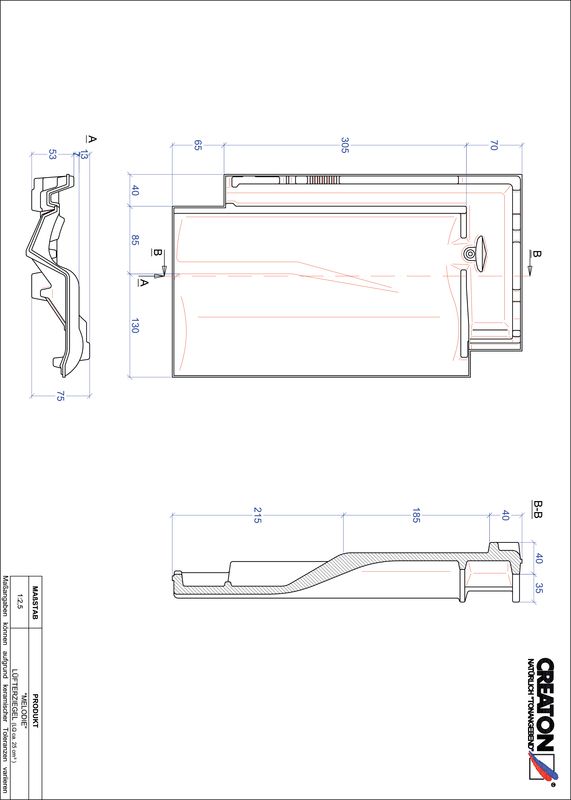

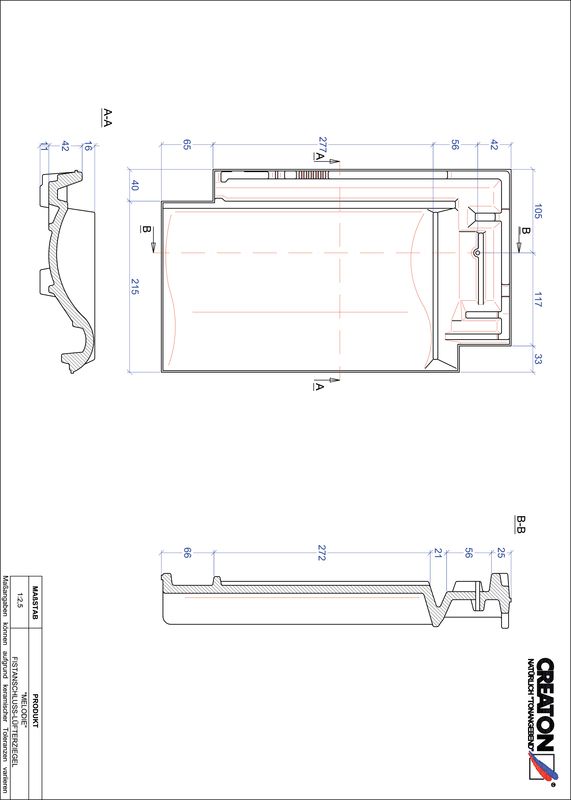

MEL ventilatiepan

MEL ventilatiepan

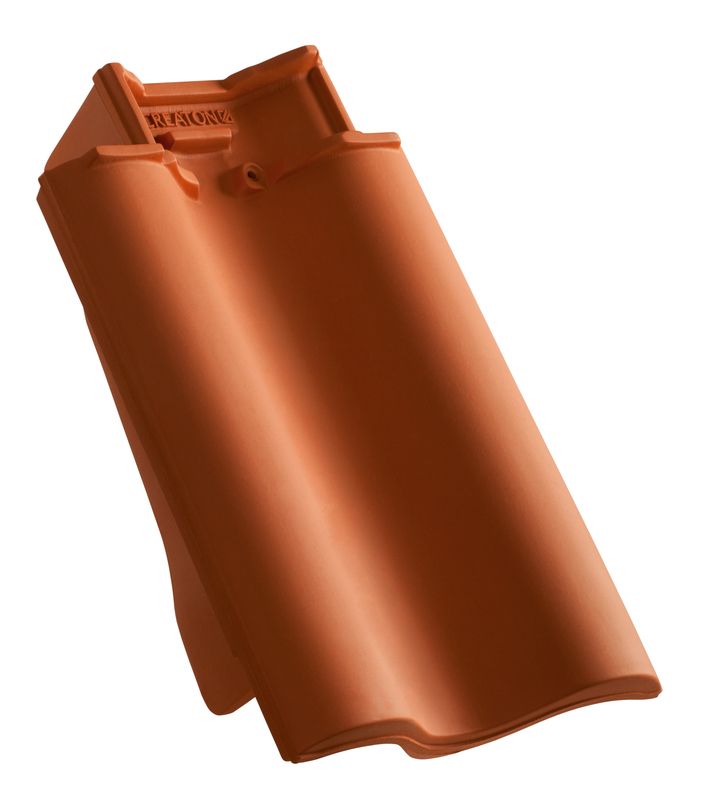

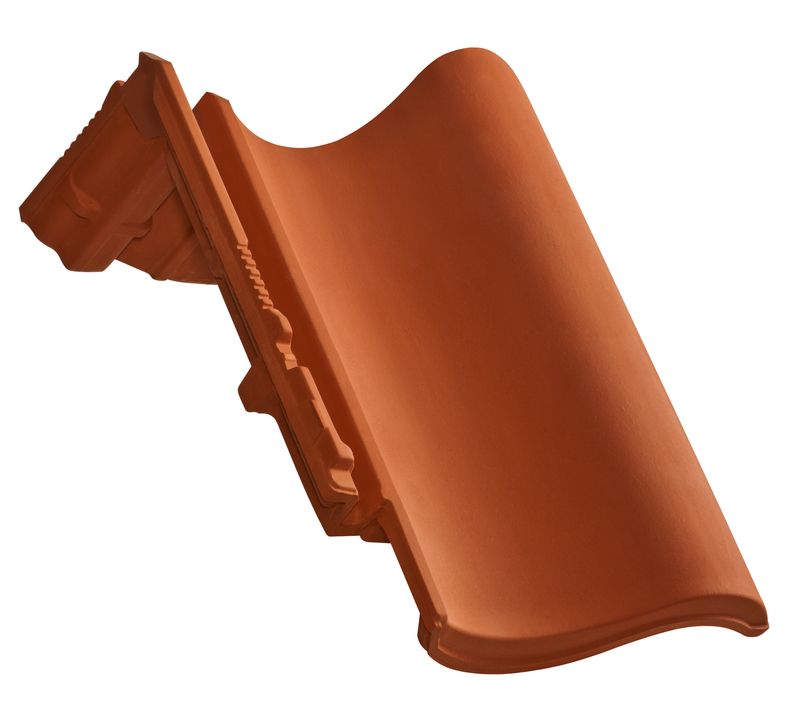

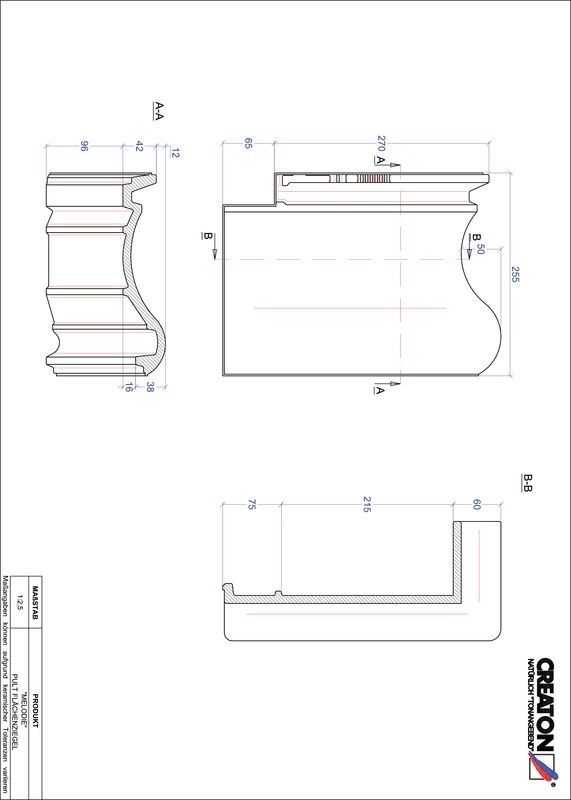

MEL shedpan op maat

MEL shedpan op maat

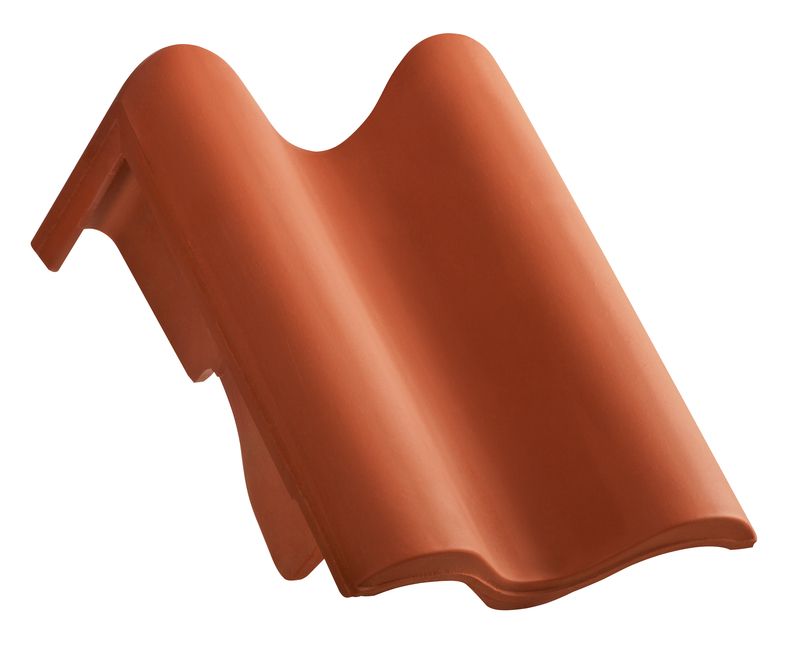

MEL shedgevelpan rechts op maat

MEL shedgevelpan rechts op maat

MEL shedgevelpan links op maat

MEL shedgevelpan links op maat

MEL shedpan op maat

MEL shedpan op maat

MEL shedgevelpan rechts op maat

MEL shedgevelpan rechts op maat

MEL shedgevelpan links op maat

MEL shedgevelpan links op maat

MEL knikpan op maat

MEL knikpan op maat

MEL knikgevelpan rechts op maat

MEL knikgevelpan rechts op maat

MEL knikgevelpan links op maat

MEL knikgevelpan links op maat

WER universal shed roof tile PDZ

WER universal shed roof tile PDZ

WER universal shed roof starter and termination plate PDZ

WER universal shed roof starter and termination plate PDZ

Ridge clip aluminium universal shed roof tile

Ridge clip aluminium universal shed roof tile

Productgamma voor ventilatie en doorvoer

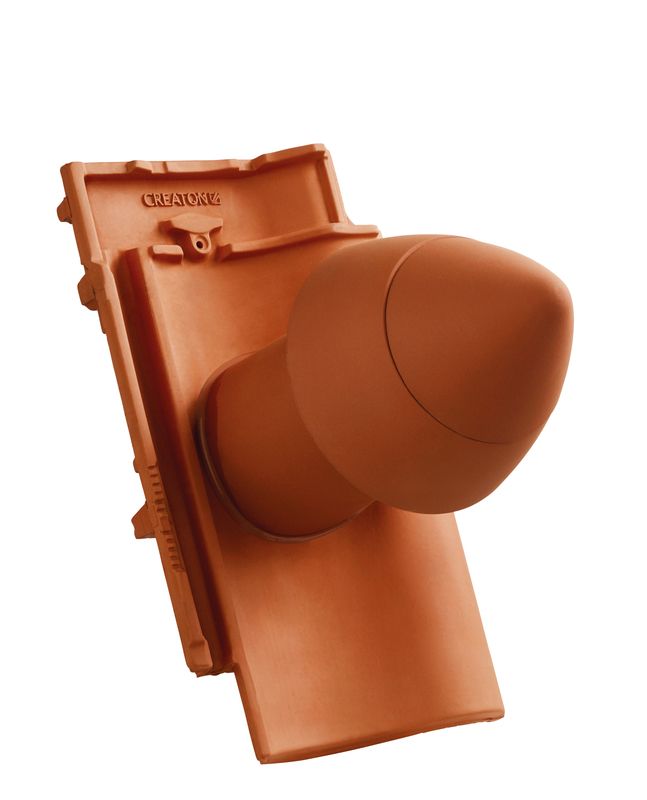

MEL SIGNUM keramische doorvoerpan DN 100 mm met opzetbare kap, incl. Universele adapter en flexibel kanaal

MEL SIGNUM keramische doorvoerpan DN 100 mm met opzetbare kap, incl. Universele adapter en flexibel kanaal

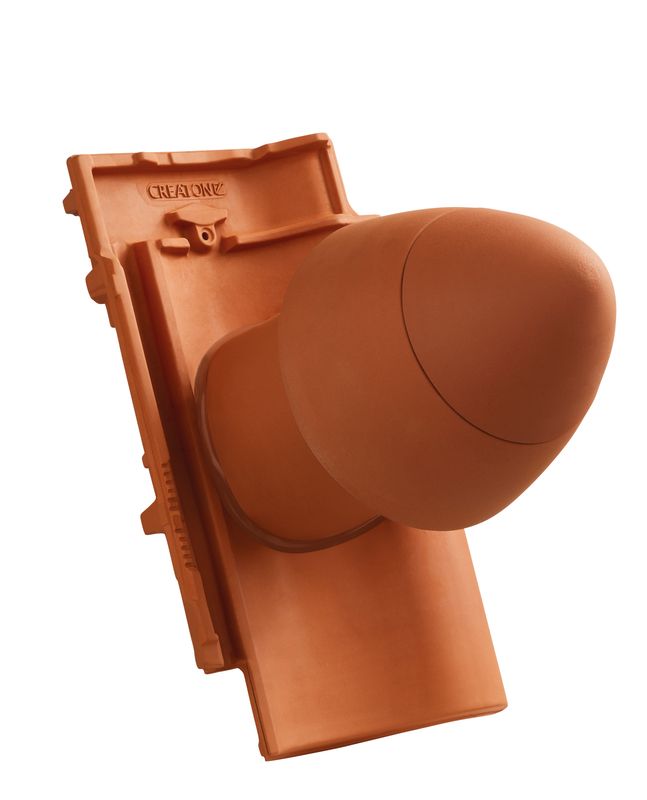

MEL SIGNUM keramische doorvoerpan DN 125 mm met afneembare kap, incl. Universele adapter en flexibel kanaal

MEL SIGNUM keramische doorvoerpan DN 125 mm met afneembare kap, incl. Universele adapter en flexibel kanaal

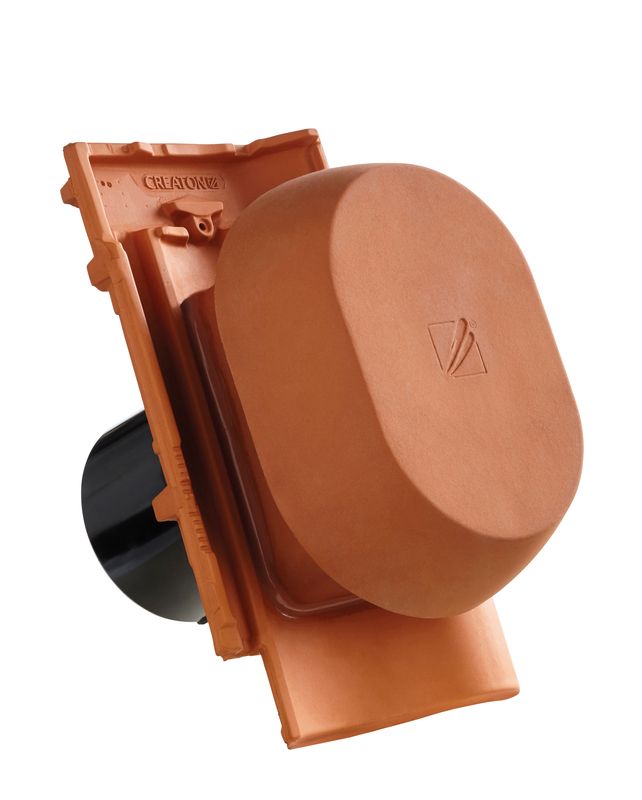

MEL SIGNUM keramische ventilatie opening DN 150/160 mm incl. Verbindingsstuk

MEL SIGNUM keramische ventilatie opening DN 150/160 mm incl. Verbindingsstuk

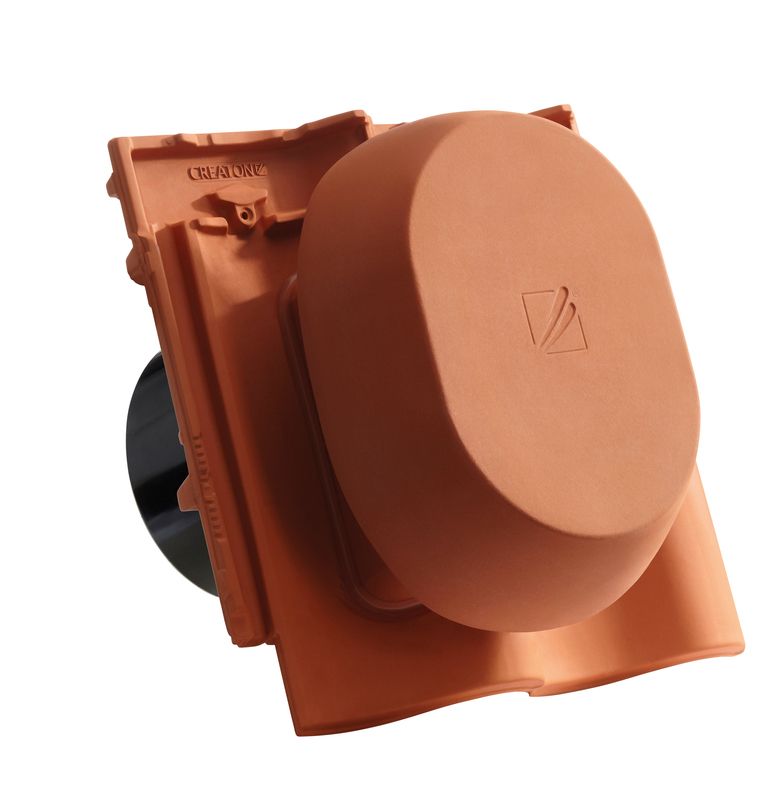

MEL SIGNUM keramische ventilatie opening DN 200 mm incl. Verbindingsstuk

MEL SIGNUM keramische ventilatie opening DN 200 mm incl. Verbindingsstuk

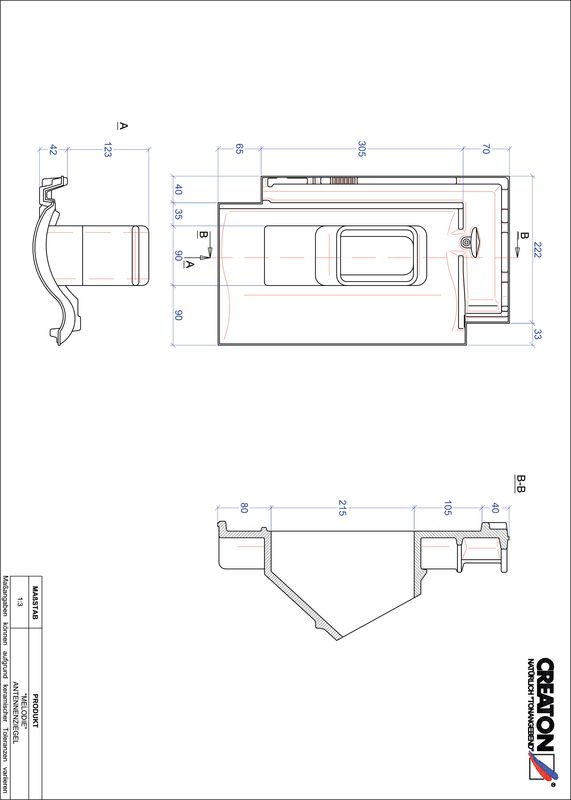

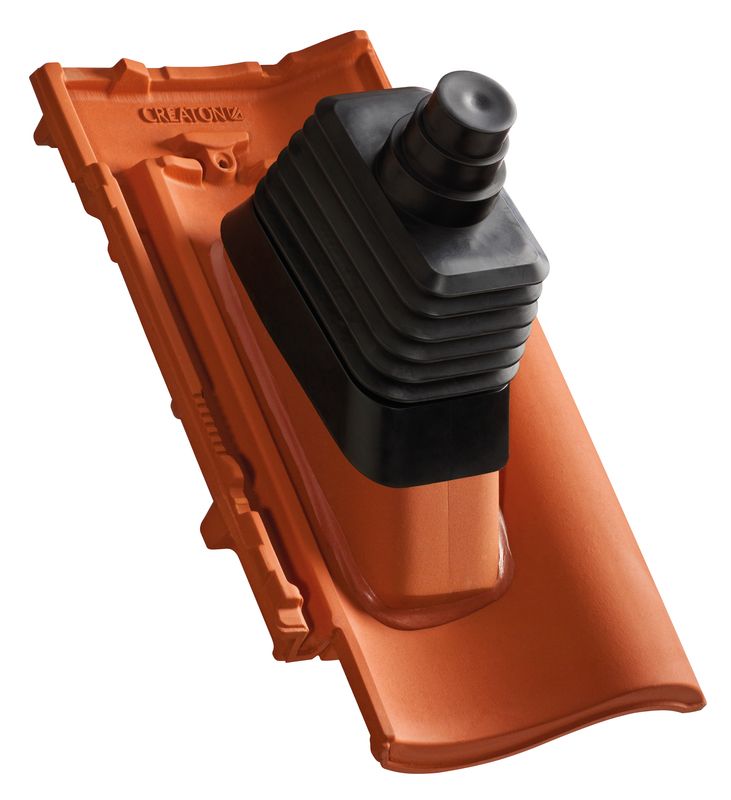

MEL antenneset

MEL antenneset

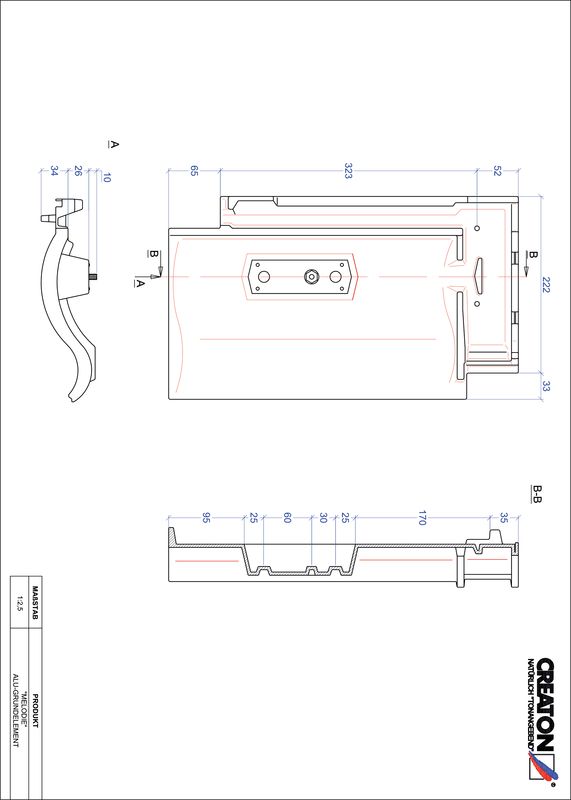

MEL solar set

MEL solar set

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 200

Verbindingsslang voor universele verluchtingspan DN 200

Universal sub-roof connection adapter NW 13.5

Universal sub-roof connection adapter NW 13.5

Universal sub-roof connection adapter NW 20

Universal sub-roof connection adapter NW 20

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 150/160

Productgamma voor dakafwerking en de beste bescherming

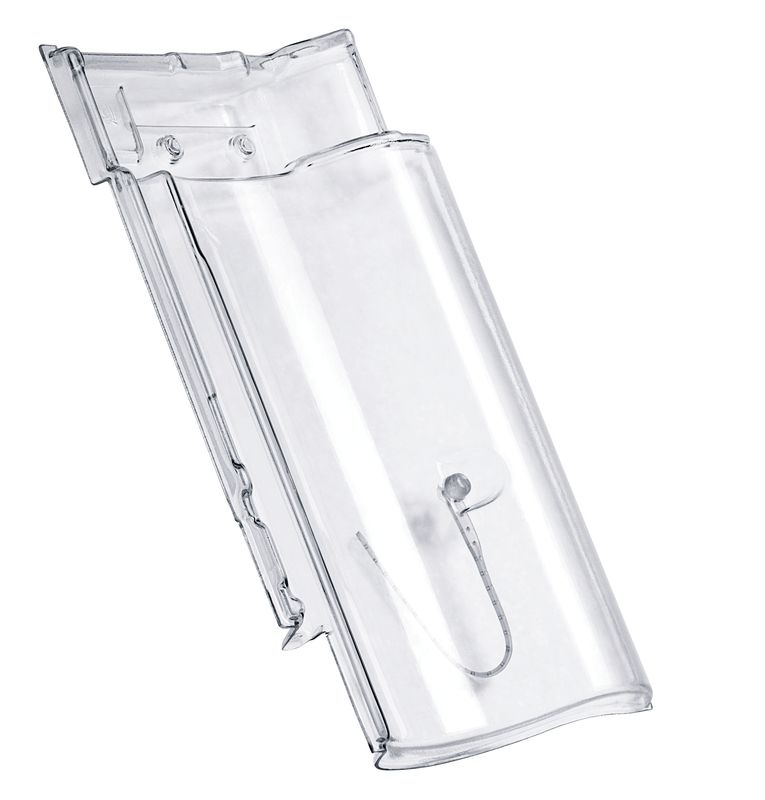

MEL acryl lichtpan

MEL acryl lichtpan

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (MEL, VIS)

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (MEL, VIS)

Storm clip in zinc-aluminium, hanger clip for 40/60 battens (MEL) and 40/50 battens (BAL, PRE)

Storm clip in zinc-aluminium, hanger clip for 40/60 battens (MEL) and 40/50 battens (BAL, PRE)

Storm clip in zinc-aluminium, hanger clip for 40/50 battens (HER, MZ3, ELE, RAP, MEL)

Storm clip in zinc-aluminium, hanger clip for 40/50 battens (HER, MZ3, ELE, RAP, MEL)

Panhaak (RAP, MEL, GAL)

Panhaak (RAP, MEL, GAL)

Ridge clip aluminium PDZ (universal shed fastening clip)

Ridge clip aluminium PDZ (universal shed fastening clip)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Verluchtingskam

Verluchtingskam

Verluchtingskam

Verluchtingskam

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Thermally-insulated roof access hatch 55 x 78 cm

Thermally-insulated roof access hatch 55 x 78 cm

Satellite and aerial mast galvanised or colour coated

Satellite and aerial mast galvanised or colour coated

Acrylic paint 250 ml

Acrylic paint 250 ml

Nok/Vorst-systemen voor dakpannen

WER ridge tile PZ

WER ridge tile PZ

WER vorst/nok begin- & eindschijf PZ

WER vorst/nok begin- & eindschijf PZ

WER hoekkeperbeginstuk PZ

WER hoekkeperbeginstuk PZ

ROG hip starter ceramic round connection PZ

ROG hip starter ceramic round connection PZ

Ridge clip aluminium PZ

Ridge clip aluminium PZ

WER hip starter ceramic PMoN

WER hip starter ceramic PMoN

Ridge starter ceramic with tongue tapered PMoN WER (clay)

Ridge starter ceramic with tongue tapered PMoN WER (clay)

Ridge termination ceramic with tongue tapered PMoN WER (clay)

Ridge termination ceramic with tongue tapered PMoN WER (clay)

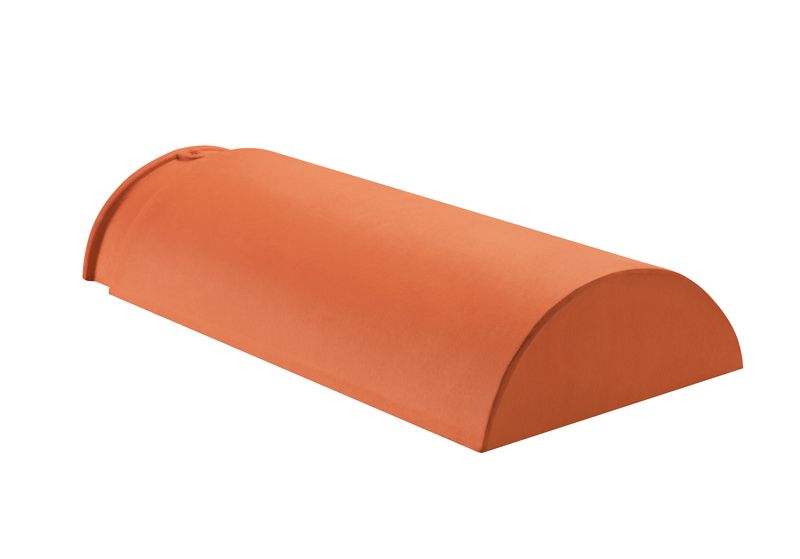

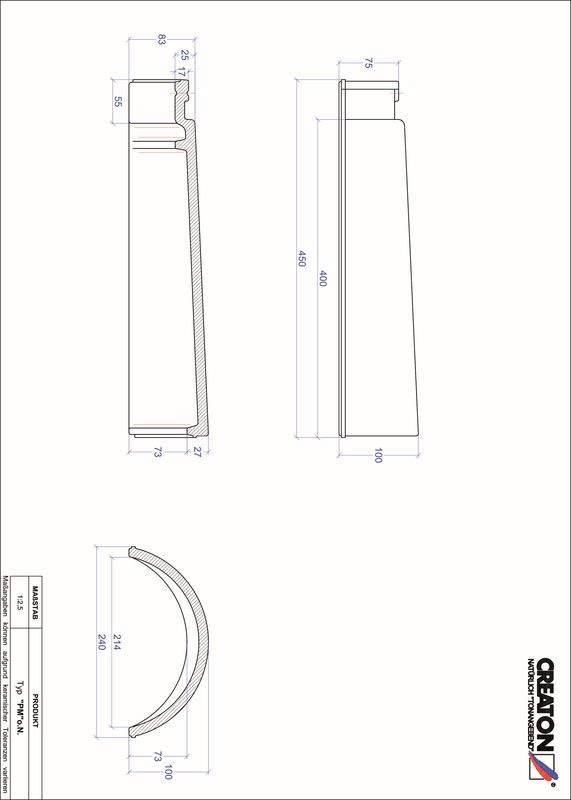

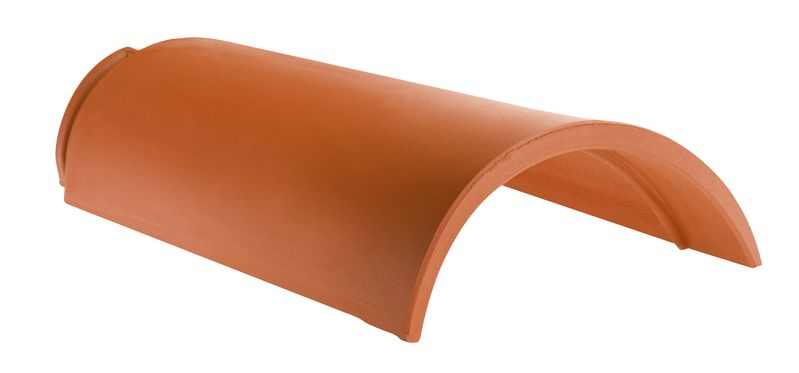

WER ridge tile PMoN

WER ridge tile PMoN

WER ridge starter and termination plate ceramic PMoN

WER ridge starter and termination plate ceramic PMoN

WER function starter and termination plate ceramic PMoN

WER function starter and termination plate ceramic PMoN

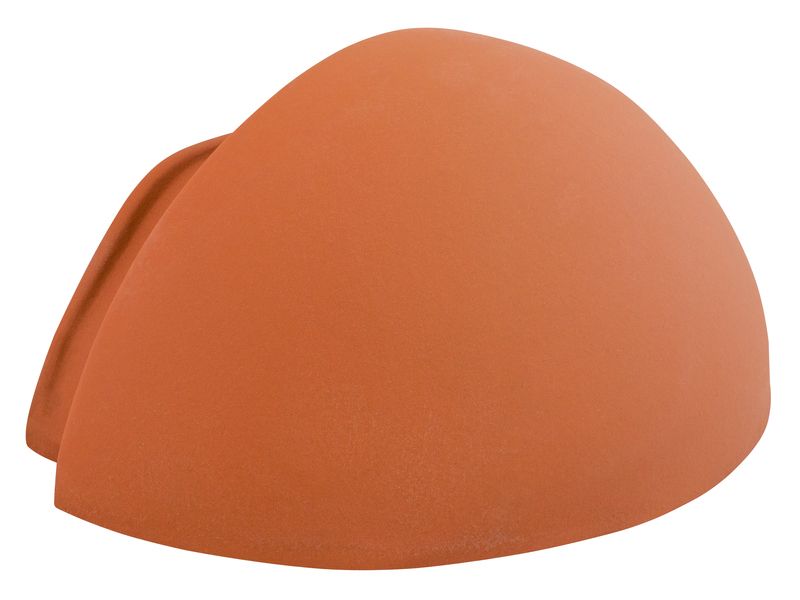

WER hip starter ceramic PMoN

WER hip starter ceramic PMoN

WER hip starter ceramic with scallop PZ

WER hip starter ceramic with scallop PZ

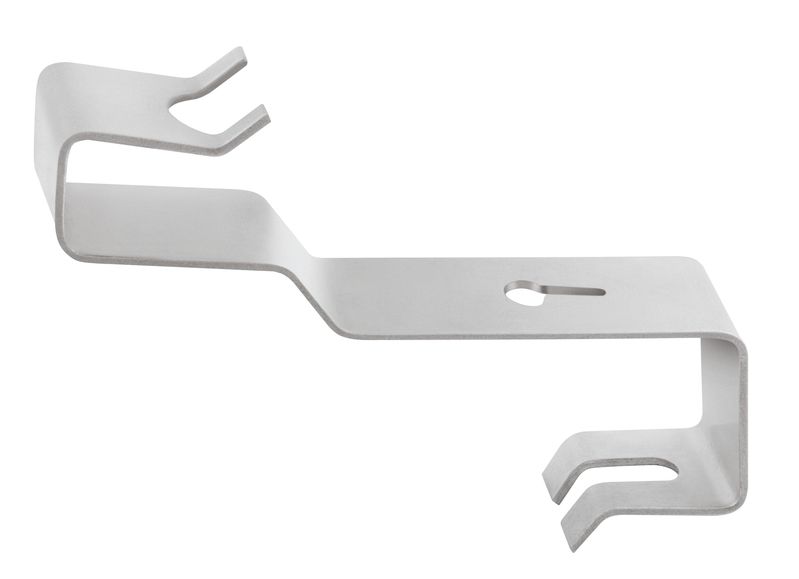

FIRSTFIX ridge clip stainless steel PMoN WER

FIRSTFIX ridge clip stainless steel PMoN WER

FIRSTFIX ridge clip stainless steel PZ

FIRSTFIX ridge clip stainless steel PZ

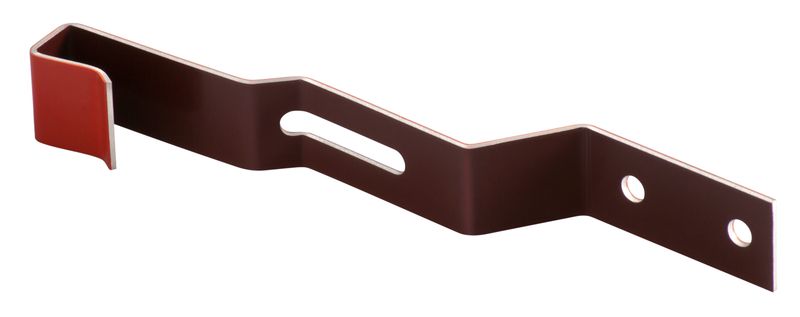

Ridge clip aluminium PMoN

Ridge clip aluminium PMoN

Ondernokrol 220 (CREAROLL ALU)

Ondernokrol 220 (CREAROLL ALU)

Ondernokrol 300 (CREAROLL ALU)

Ondernokrol 300 (CREAROLL ALU)

Ondernokrol 220 (CREAROLL PP)

Ondernokrol 220 (CREAROLL PP)

Ondernokrol 310 (CREAROLL PP)

Ondernokrol 310 (CREAROLL PP)

Ondernokrol 390 (CREAROLL PP)

Ondernokrol 390 (CREAROLL PP)

WER hip cap 3-axis PRU

WER hip cap 3-axis PRU

WER hip cap 4-axis PRU

WER hip cap 4-axis PRU

Productgamma voor sneeuwbescherming, toegang tot het dak en solarinstallaties in metaal

Solar element bracket GRUEL standard (clay)

Solar element bracket GRUEL standard (clay)

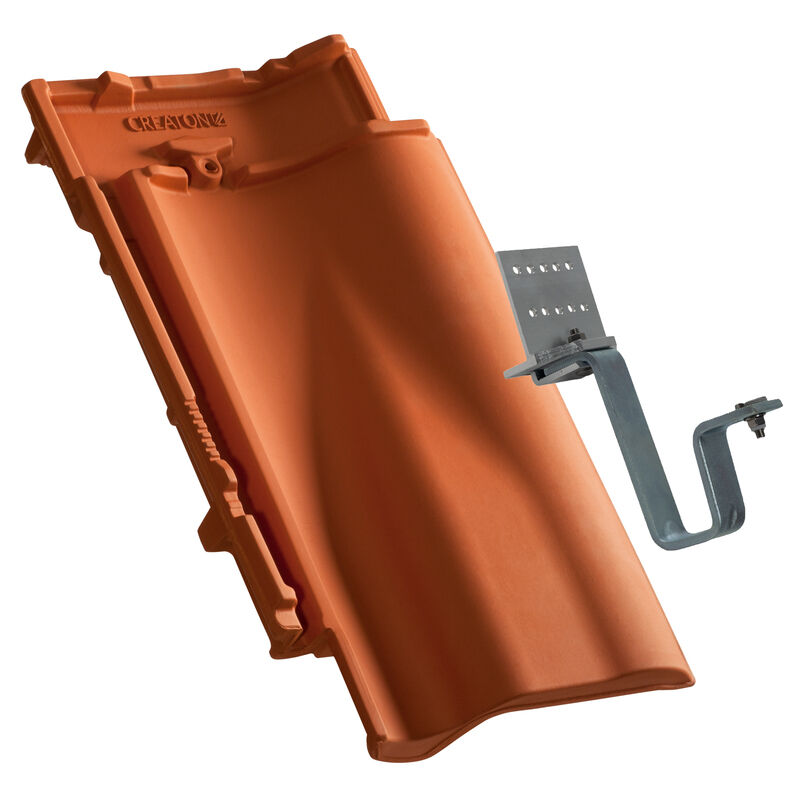

MEL solar system bracket kit for plank installation

MEL solar system bracket kit for plank installation

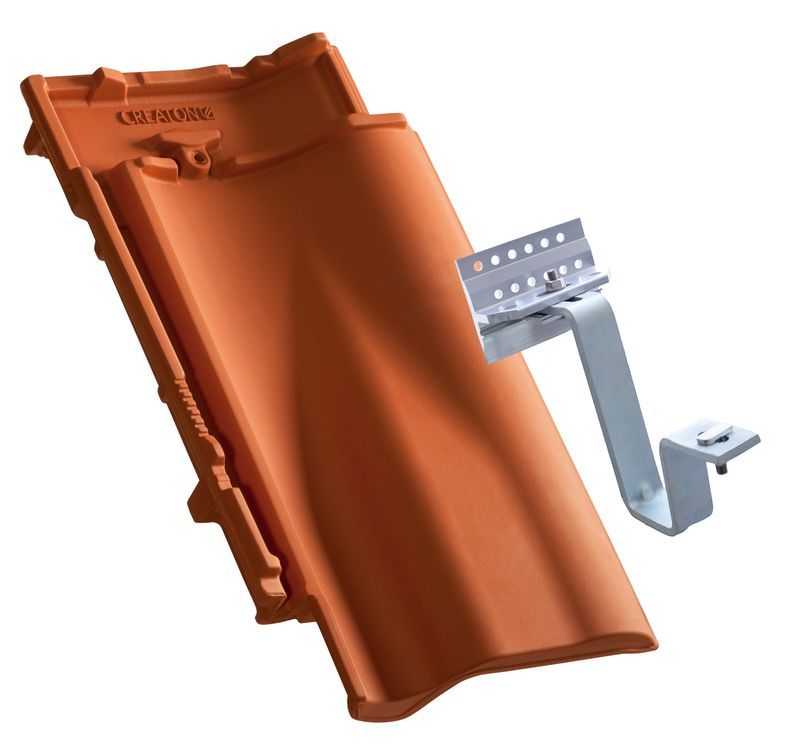

MEL solar system bracket kit for rafter installation

MEL solar system bracket kit for rafter installation

Mountain snow guard pipe support

Mountain snow guard pipe support

Mountain snow guard pipe Ø 40 mm, length 3 m

Mountain snow guard pipe Ø 40 mm, length 3 m

Universal mountain snow guard end caps

Universal mountain snow guard end caps

Roof ladder

Roof ladder

Roof ladder bracket

Roof ladder bracket

Grid tread aluminium 150 x 25 cm

Grid tread aluminium 150 x 25 cm

Snow guard grid solid 1.50 m

Snow guard grid solid 1.50 m

Connection sleeve for mountain snow guard pipe Ø 40 mm

Connection sleeve for mountain snow guard pipe Ø 40 mm
