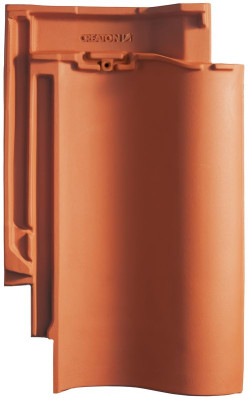

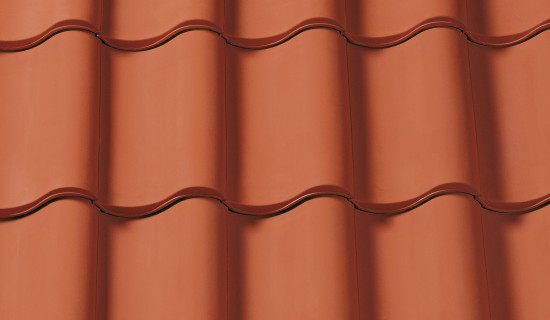

sinfonie (ovh)

DE KLASSIEKER VAN DE LAGE LANDEN

Dankzij haar ongeëvenaarde diepe sluitingen en grote variabele latafstand, is SINFONIE (OVH) op technisch vlak gewoonweg de beste 'opnieuw verbeterde holle' pan in de Benelux. Haar prachtige S-welving geeft karakter en charme aan je dak.

VOORDELEN

Stijl: landelijk en rustiek
Gegolfde pan, type holle pan (OVH)
Diepgeprofileerde dubbele kop- en zijsluitingen voor optimale waterafvoer

Technische data

Afmetingen (l x b - mm)	482 X 300
Gewicht per dakpan (kg)	4,6
Minimum dakhelling (x°) *	10°
Dekbreedte (mm)	228 - 232
Latafstand (mm)	361 - 389
Aantal pannen/m² (stuks)	10,9 - 12,2
Gewicht/m² (kg)	50 -56
Profielhoogte (mm)	65

* Met CREATON onderdak. Plaatsing in verband voor vlakke dakpannen.

Technische tekeningen

LAF-/FLA waarden

Bepalen afstand bovenste panlat tot vorst-/nokas
Bepalen hoogte vorst-/nokla boven vorst-/nokas

DAKHELLING	AFSTAND L IN MM VOOR VORST/NOK PF	VORST-/NOKLAT HOOGTE H IN MM VOOR VORST/NOK PF
10°	110	120
15°	110	120
20°	110	100
25°	95	100
30°	95	80
35°	95	70
40°	85	70
45°	85	60
50°	85	60
55°	85	60

Accessoires

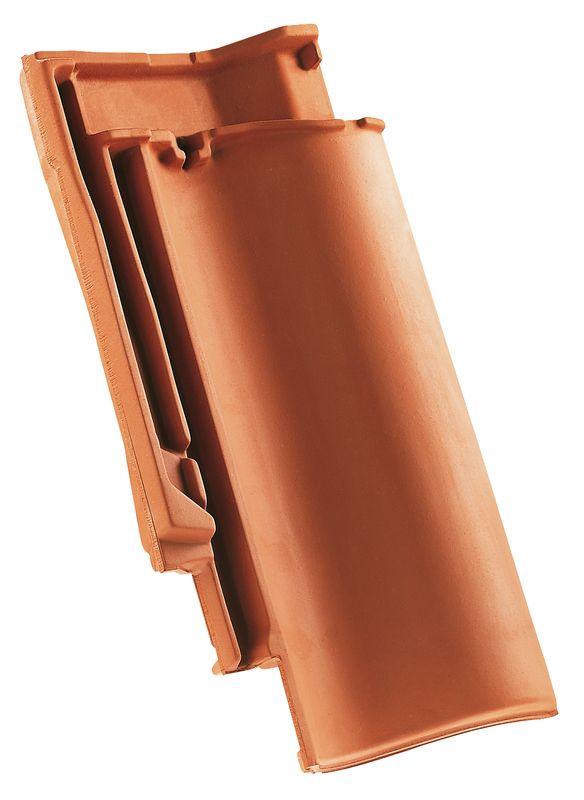

SIN halve pan

SIN gevelpan rechts

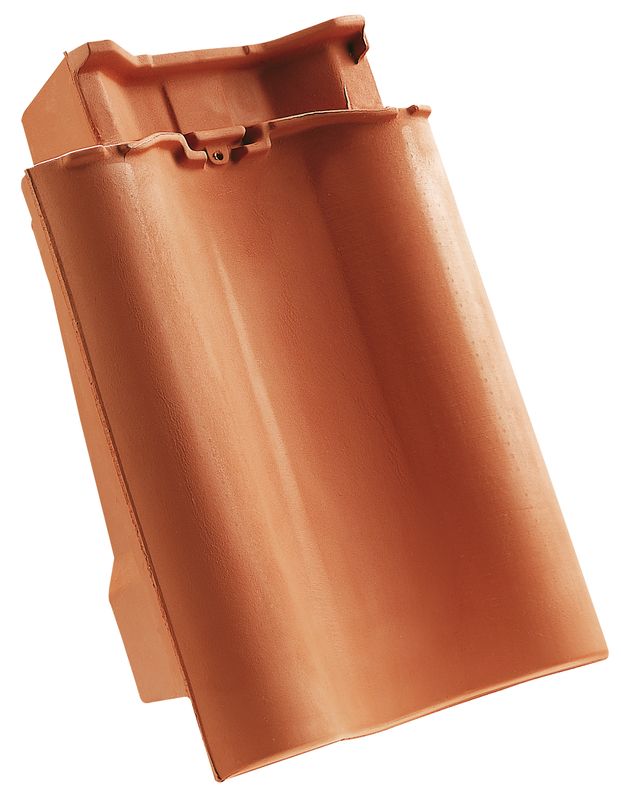

SIN gevelpan links

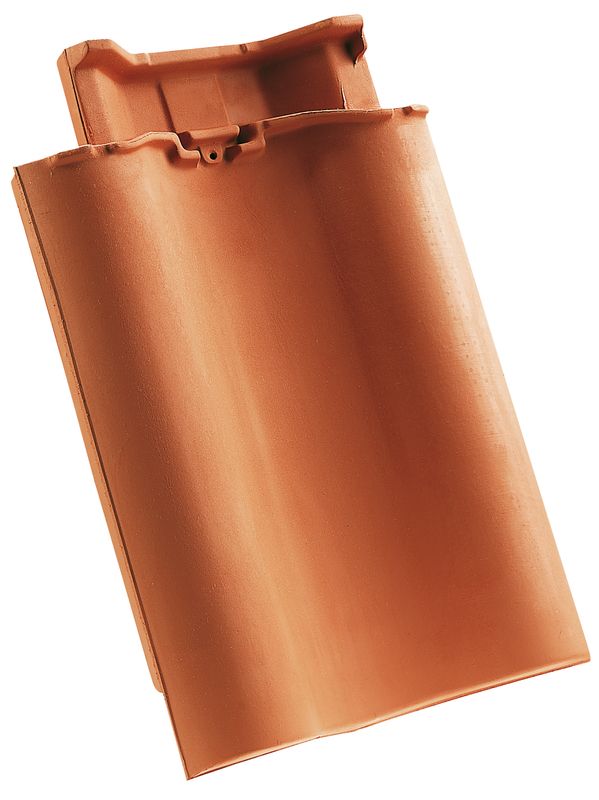

SIN dubbele welpan

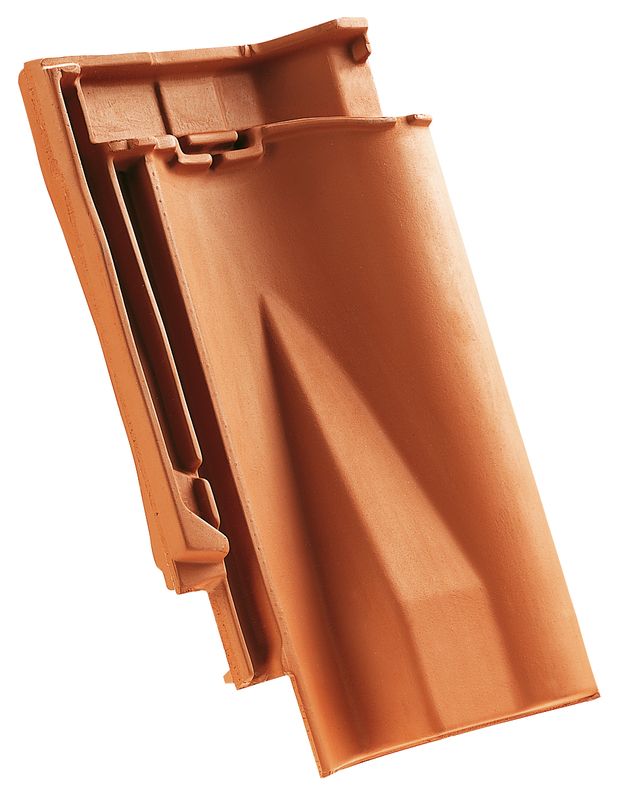

SIN ventilatiepan

SIN gedrukte shedpan

SIN shedgevelpan rechts

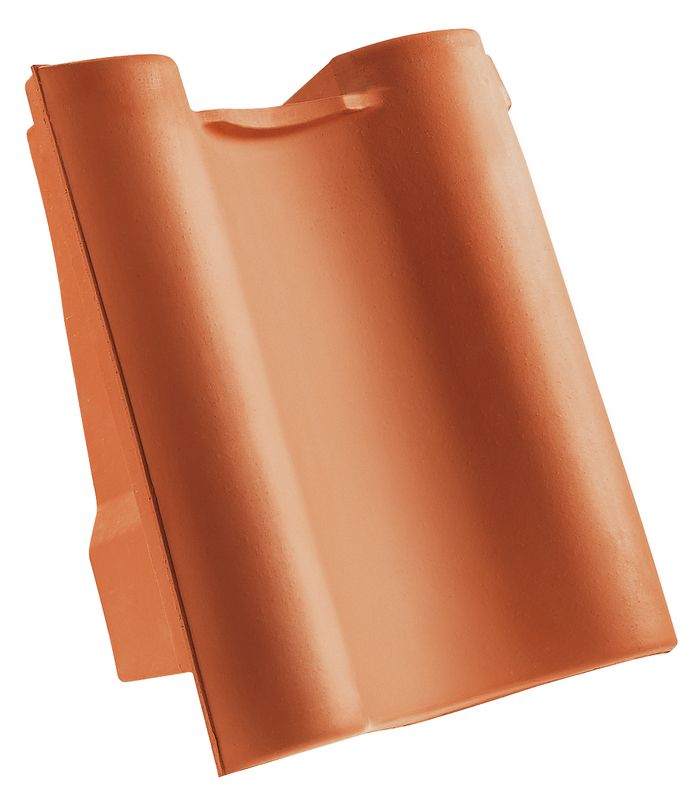

SIN shedgevelpan links

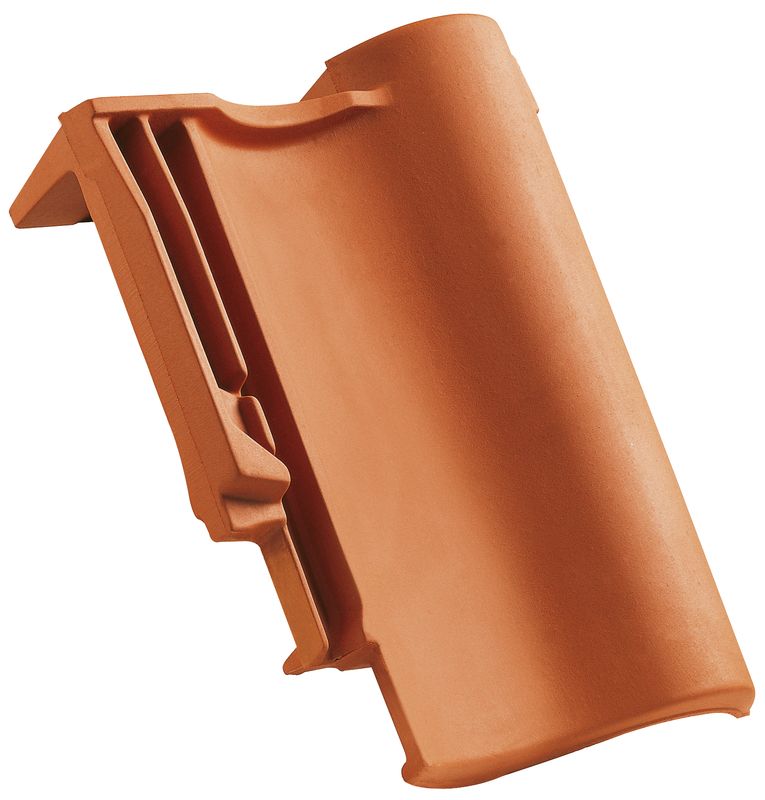

SIN shedpan op maat

SIN shedgevelpan rechts op maat

SIN shedgevelpan links op maat

SIN knikpan op maat

SIN knikgevelpan rechts op maat

SIN knikgevelpan links op maat

Productgamma voor ventilatie en doorvoer

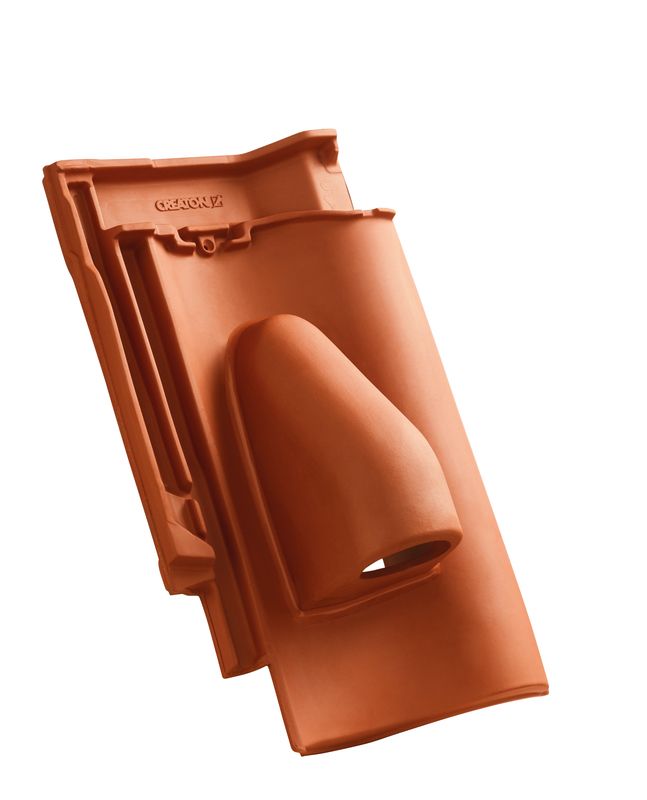

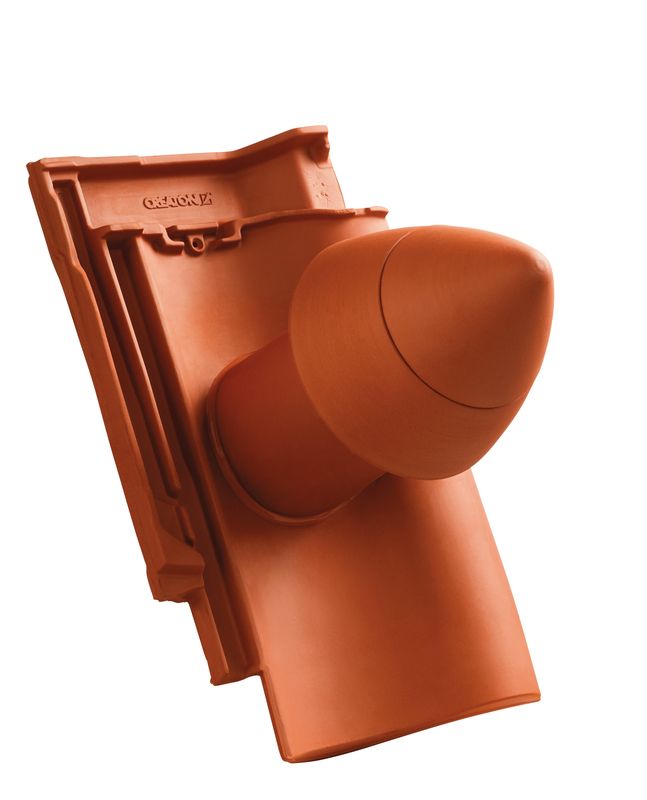

SIN SIGNUM keramische doorvoerpan DN 100 mm met opzetbare kap, incl. Universele adapter en flexibel kanaal

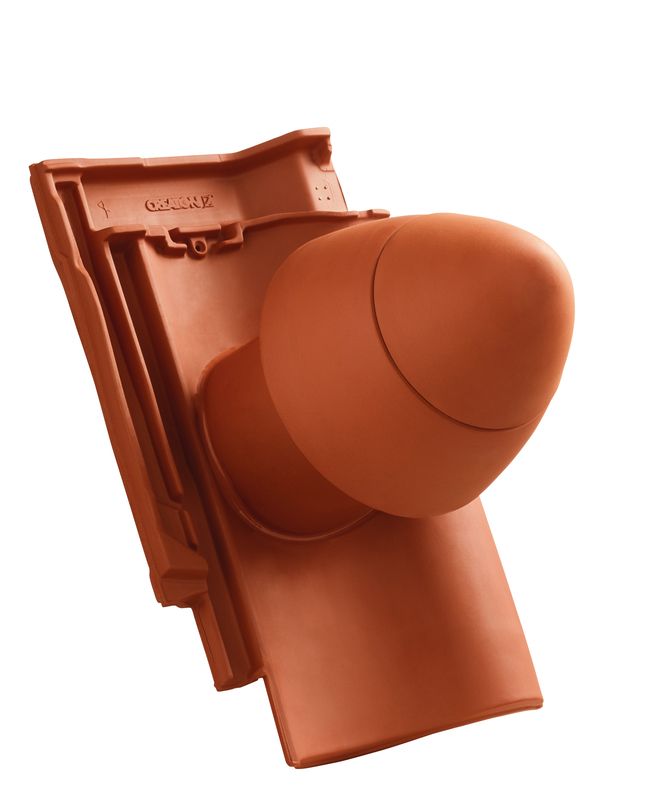

SIN SIGNUM keramische doorvoerpan DN 125 mm met afneembare kap, incl. Universele adapter en flexibel kanaal

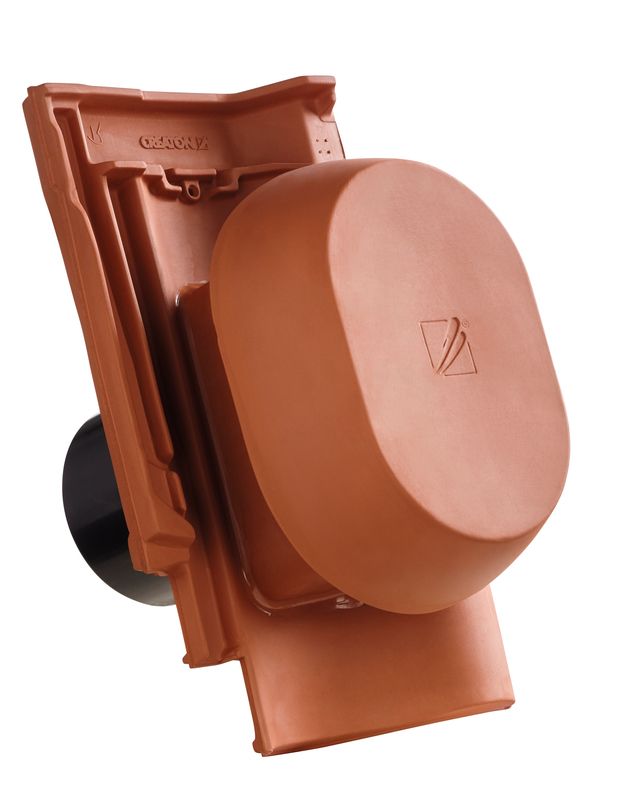

SINSIGNUM keramische ventilatie opening DN 150/160 mm incl. Verbindingsstuk

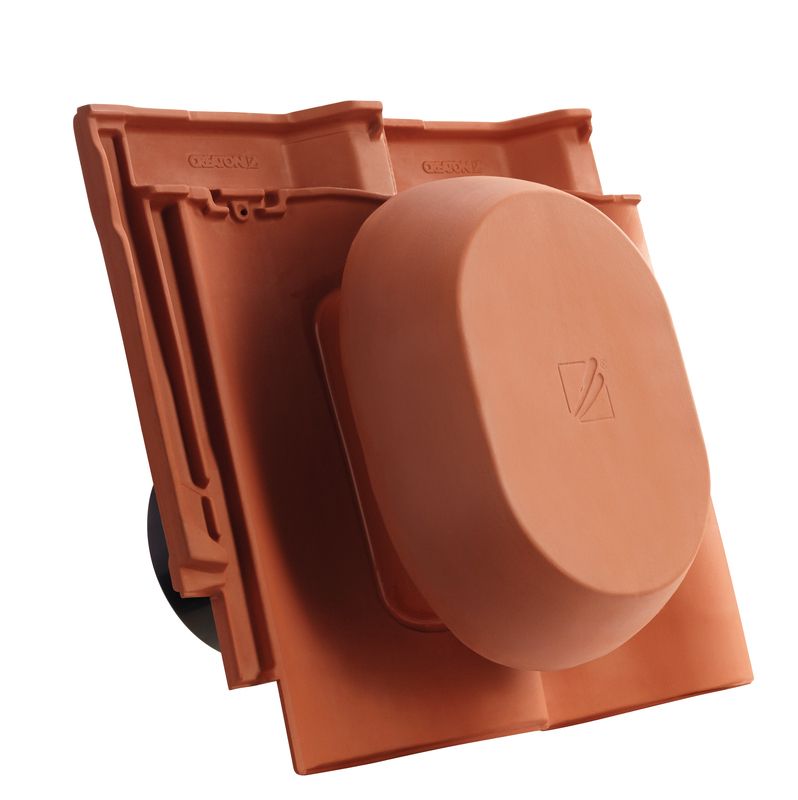

SIN SIGNUM keramische ventilatie opening DN 200 mm incl. Verbindingsstuk

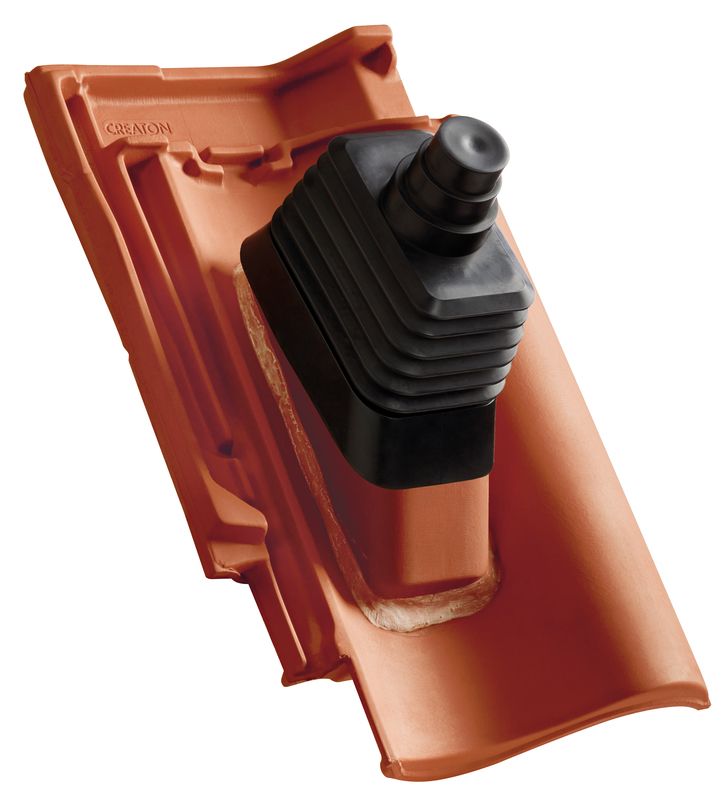

SIN antenneset

SIN solar set

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 200

Universal sub-roof connection adapter NW 13.5

Universal sub-roof connection adapter NW 20

Verbindingsslang voor universele verluchtingspan DN 150/160

Productgamma voor dakafwerking en de beste bescherming

SIN acryl lichtpan

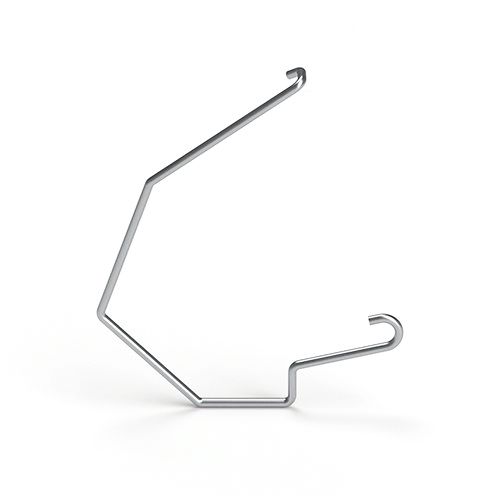

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (SIN)

Storm clip in zinc-aluminium, hanger clip for 40/50 battens (SIN)

Storm clip in zinc-aluminium, hanger clip for 40/60 battens (SIN)

Panhaak (SIN)

Ridge clip aluminium PDZ (universal shed fastening clip)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Verluchtingskam

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Thermally-insulated roof access hatch 55 x 78 cm

Satellite and aerial mast galvanised or colour coated

Acrylic paint 250 ml

Nok/Vorst-systemen voor dakpannen

GOG vorst/nok PF

GOG vorst/nok begin- en eindschijf PF

GOG hoekkeperbeginstuk PF

Hip starter ceramic round closure PF GOG (clay)

GOG broekstuk PF 3-assig

GOG broekstuk PF 4-assig

Ridge clip aluminium PF GOG

FIRSTFIX ridge clip stainless steel PF GOG

GOG vorst/nok PF

Ridge clip aluminium PKO GOG

FIRSTFIX ridge clip stainless steel PKO GOG

Hip starter ceramic round closure PKO GOG (clay)

Function starter and termination plate ceramic type 1 PR GOG (clay)

GOG ridge tile PR

GOG ridge starter and termination plate ceramic PR

GOG vorst/nok begin- en eindschijf PF

Hip starter ceramic with scallop PR GOG (clay)

GOG hip starter ceramic PR

Hip starter ceramic with scallop PF GOG (clay)

Ridge clip aluminium PR

FIRSTFIX ridge clip stainless steel PR

GOG vorst/nok begin- en eindschijf PF

Ondernokrol 220 (CREAROLL ALU)

Ondernokrol 300 (CREAROLL ALU)

Ondernokrol 220 (CREAROLL PP)

Ondernokrol 310 (CREAROLL PP)

Ondernokrol 390 (CREAROLL PP)

Productgamma voor sneeuwbescherming, toegang tot het dak en solarinstallaties in metaal

Solar element bracket GRUEL standard (clay)

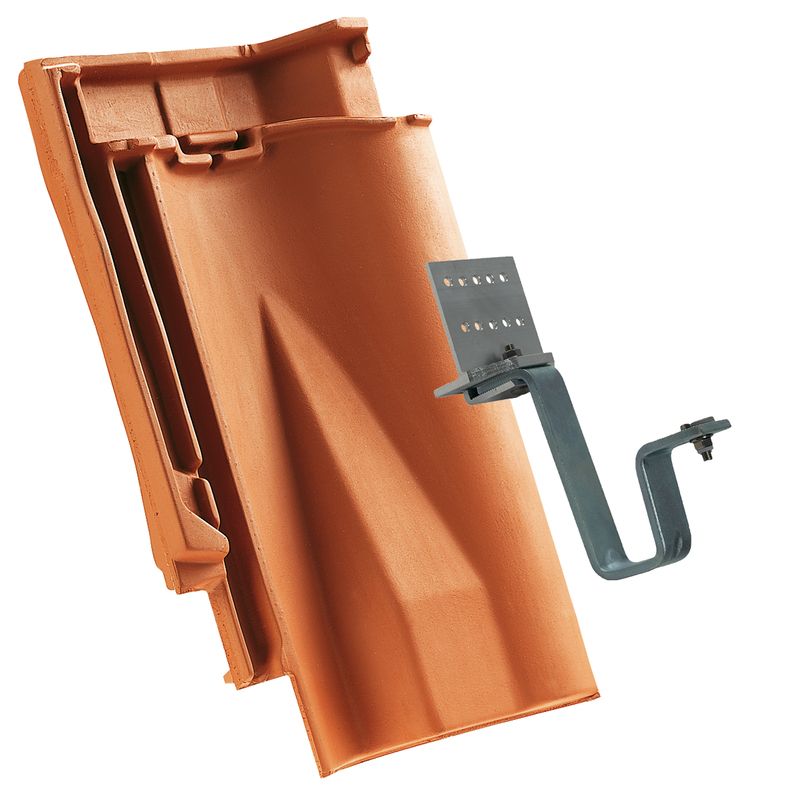

SIN solar system bracket kit for plank installation

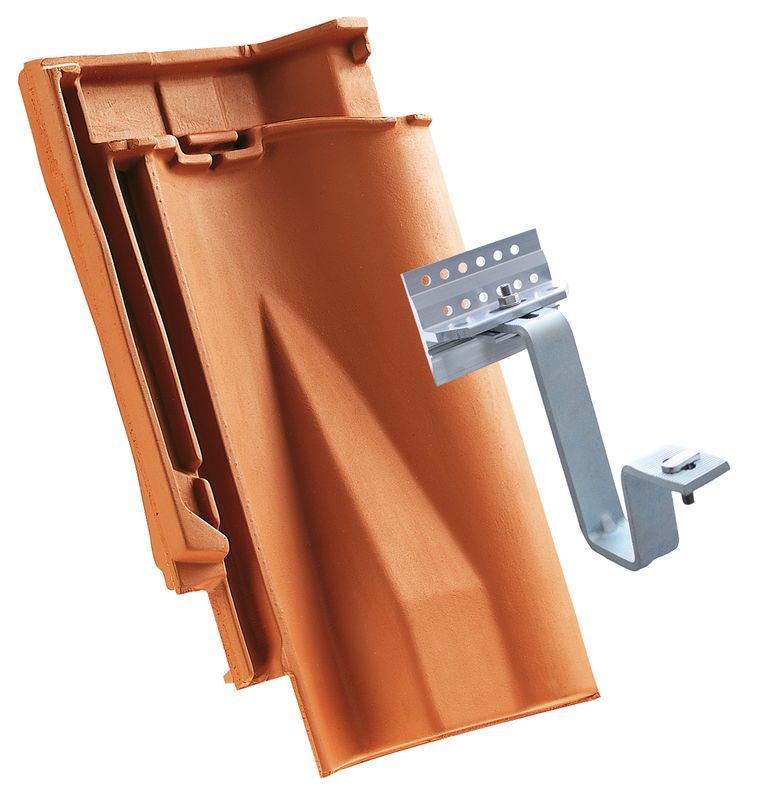

SIN solar system bracket kit for rafter installation

Mountain snow guard pipe support

Mountain snow guard pipe Ø 40 mm, length 3 m

Universal mountain snow guard end caps

Roof ladder

Roof ladder bracket

Grid tread aluminium 150 x 25 cm

Snow guard grid solid 1.50 m

Connection sleeve for mountain snow guard pipe Ø 40 mm

Downloads

Brochures en documenten
Productfiche SINFONIE (OVH)
Toepassingsrichtlijn SINFONIE (OVH)
Bestektekst SINFONIE (OVH)
Productfiche CREAFLEX PIB

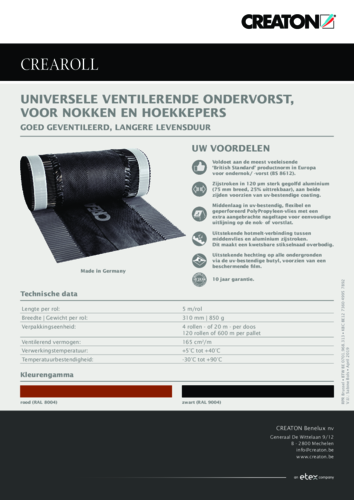

Productfiche CREAROLL
Productfiche DUO Longlife ND Extra
CAD

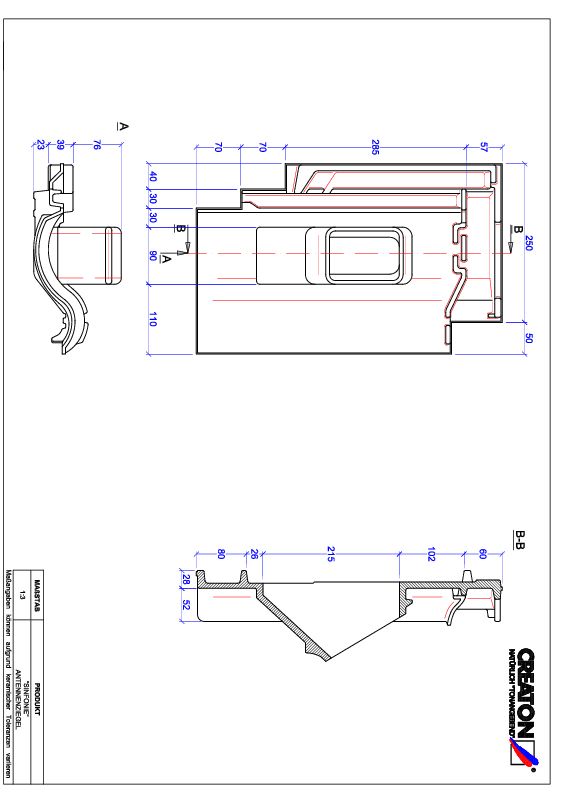

Product CAD file SINFONIE Antenneset ANTENNE
pdf | 68 kB
dwg | 136 kB
jpeg | 47 kB

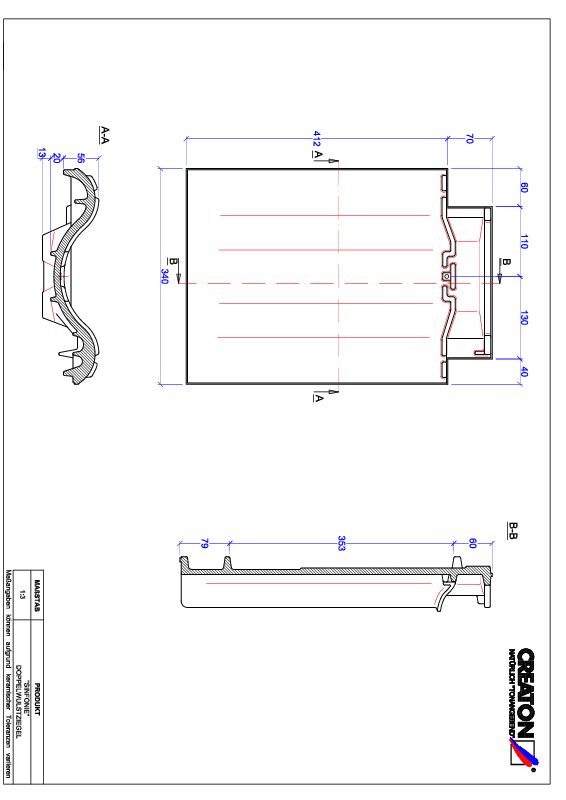

Product CAD file SINFONIE dubbele welpan DWZ
pdf | 61 kB
dwg | 125 kB
jpeg | 41 kB

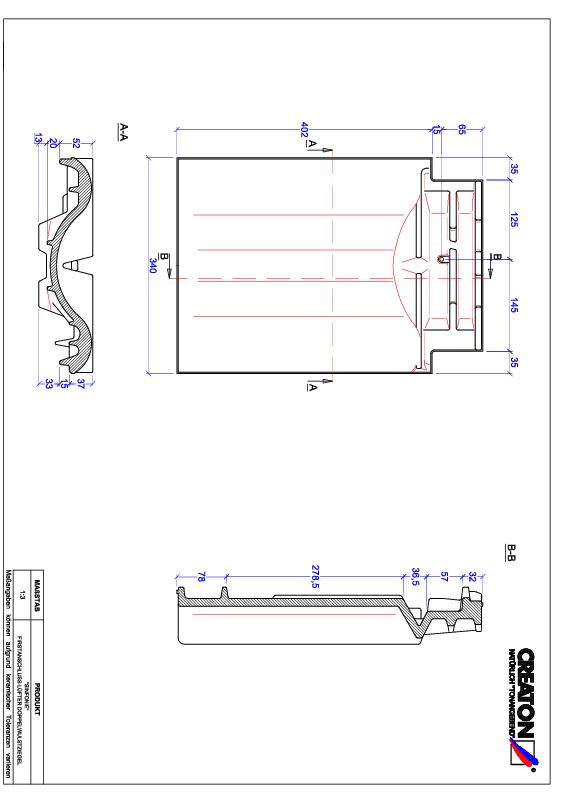

Product CAD file SINFONIE ridge connection ventilating double roll tile FALDWZ
pdf | 69 kB
dwg | 128 kB
jpeg | 45 kB

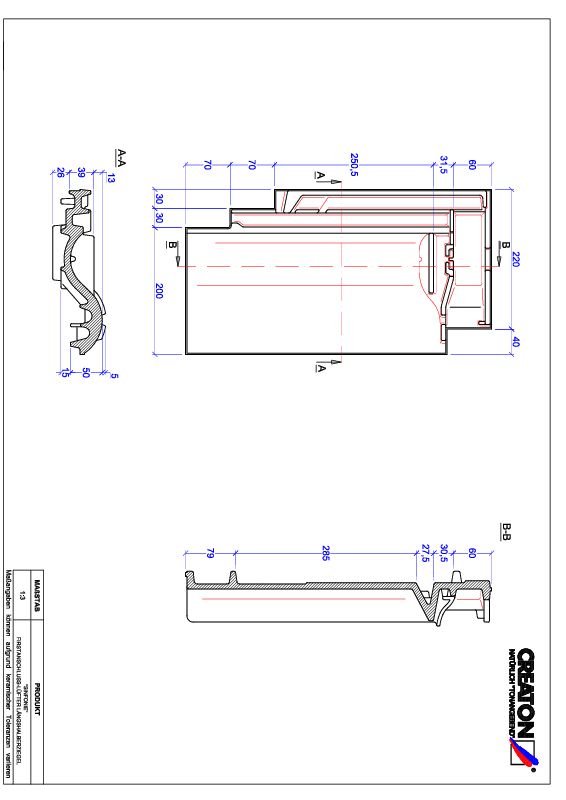

Product CAD file SINFONIE ridge connection ventilating half-width tile FALLH
pdf | 74 kB
dwg | 193 kB
jpeg | 44 kB

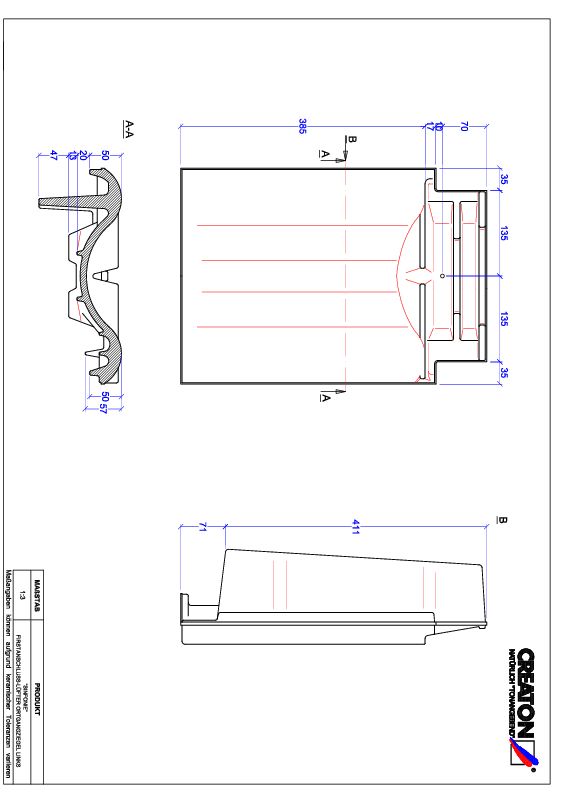

Product CAD file SINFONIE ridge connection ventilator verge left FALOGL
pdf | 61 kB
dwg | 118 kB
jpeg | 43 kB

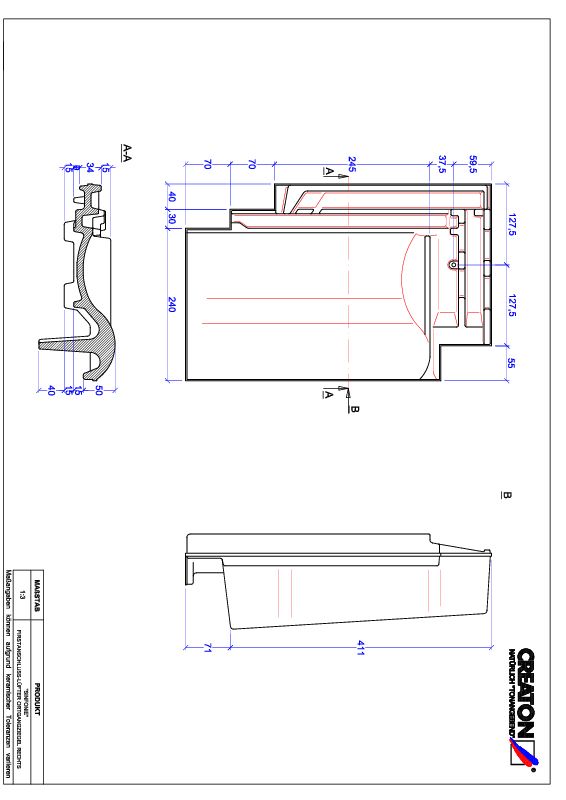

Product CAD file SINFONIE ridge connection ventilator verge right FALOGR
pdf | 67 kB
dwg | 129 kB
jpeg | 44 kB

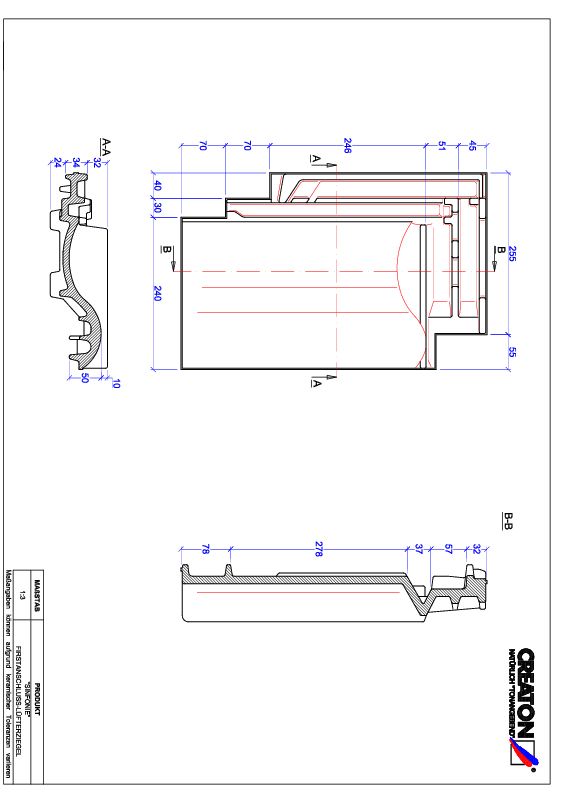

Product CAD file SINFONIE ridge connection ventilating tile FALZ
pdf | 67 kB
dwg | 132 kB
jpeg | 45 kB

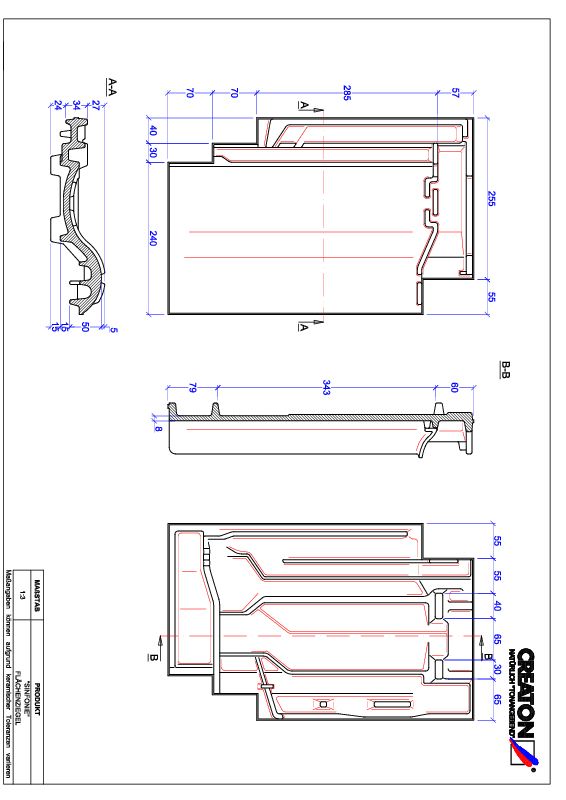

Product CAD file SINFONIE pan FLA
pdf | 73 kB
dwg | 158 kB
jpeg | 59 kB

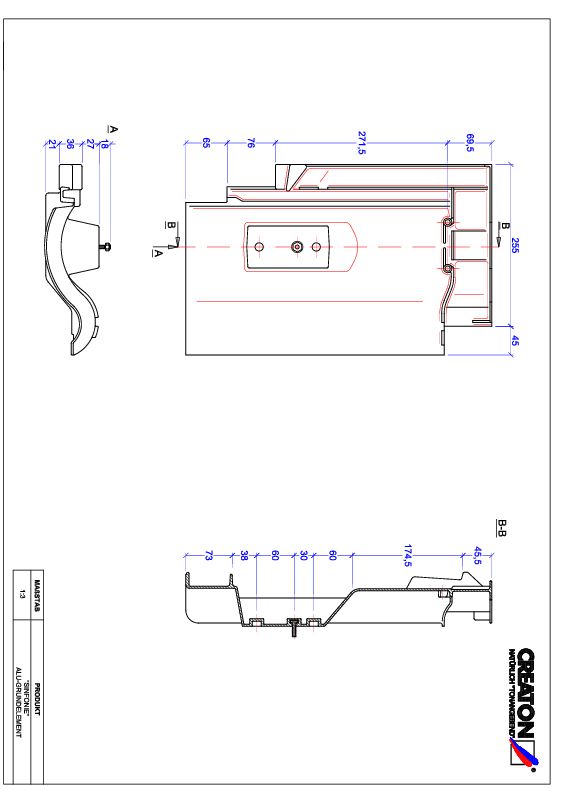

Product CAD file SINFONIE basis, aluminium GRUNDALU
pdf | 53 kB
dwg | 131 kB
jpeg | 41 kB

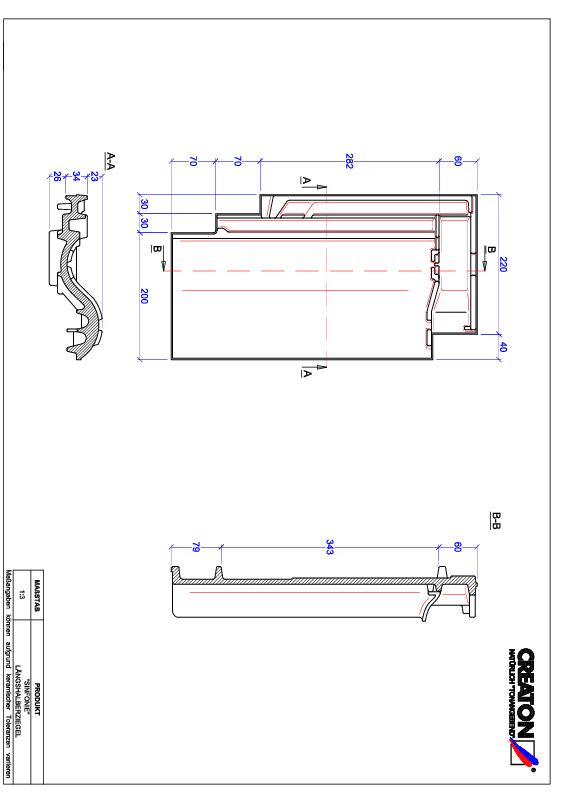

Product CAD file SINFONIE halve pan LH
pdf | 63 kB
dwg | 128 kB
jpeg | 42 kB

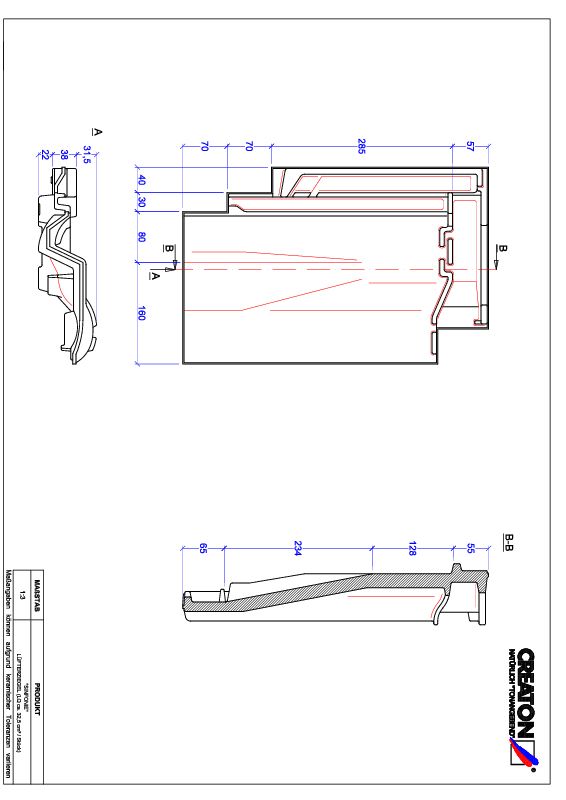

Product CAD file SINFONIE ventilatiepan LUEFTZ
pdf | 65 kB
dwg | 127 kB
jpeg | 44 kB

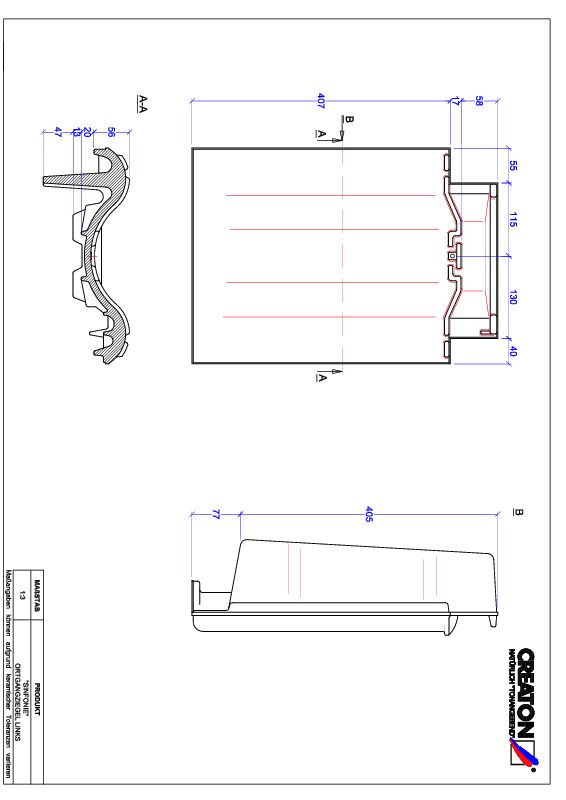

Product CAD file SINFONIE gevelpan links OGL
pdf | 57 kB
dwg | 121 kB
jpeg | 41 kB

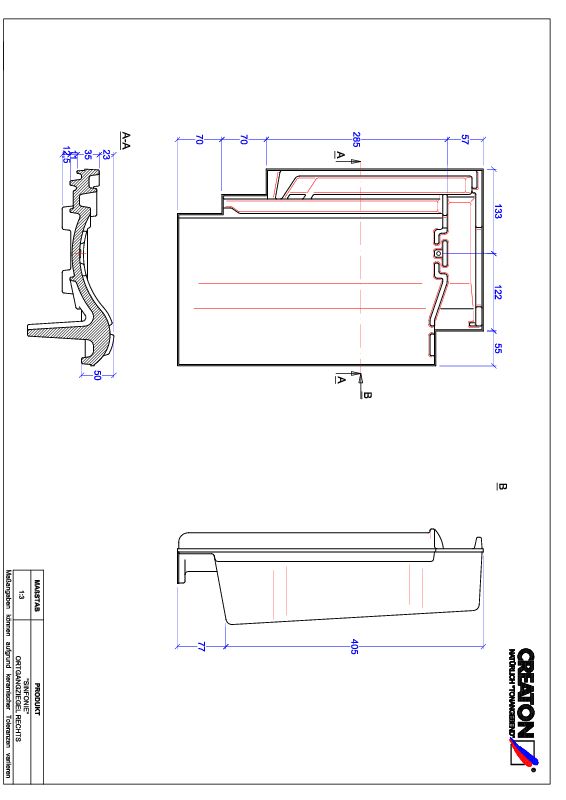

Product CAD file SINFONIE gevelpan rechts OGR
pdf | 60 kB
dwg | 124 kB
jpeg | 42 kB

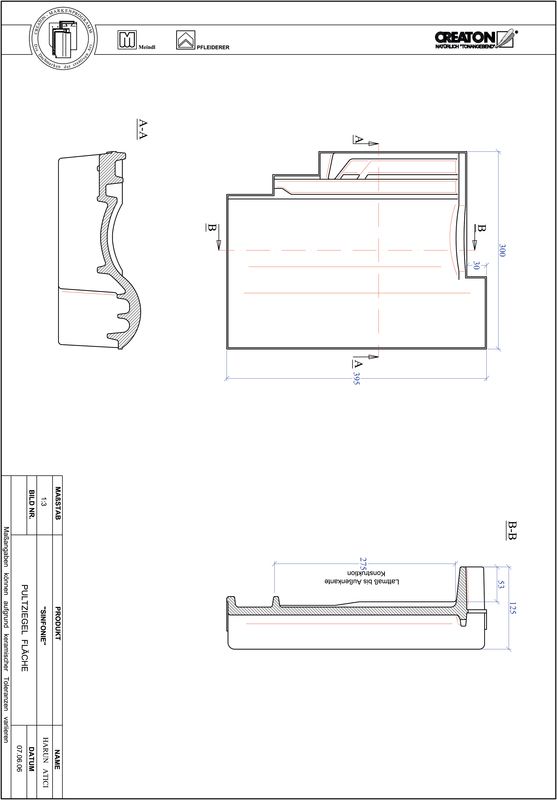

Product CAD file SINFONIE shedpan PULTFLA
pdf | 109 kB
image/jpeg | 39 kB
jpeg | 39 kB

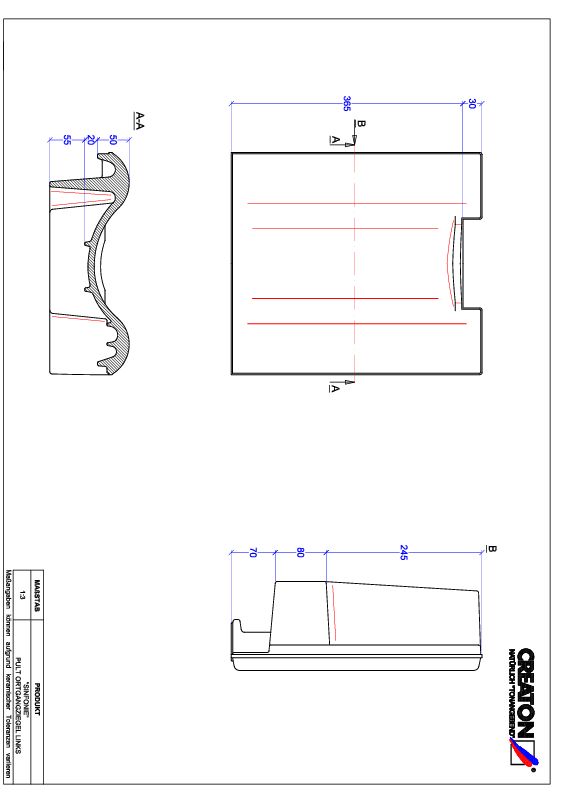

Product CAD file SINFONIE shedgevelpan links PULTOGL
pdf | 53 kB
dwg | 105 kB
jpeg | 36 kB

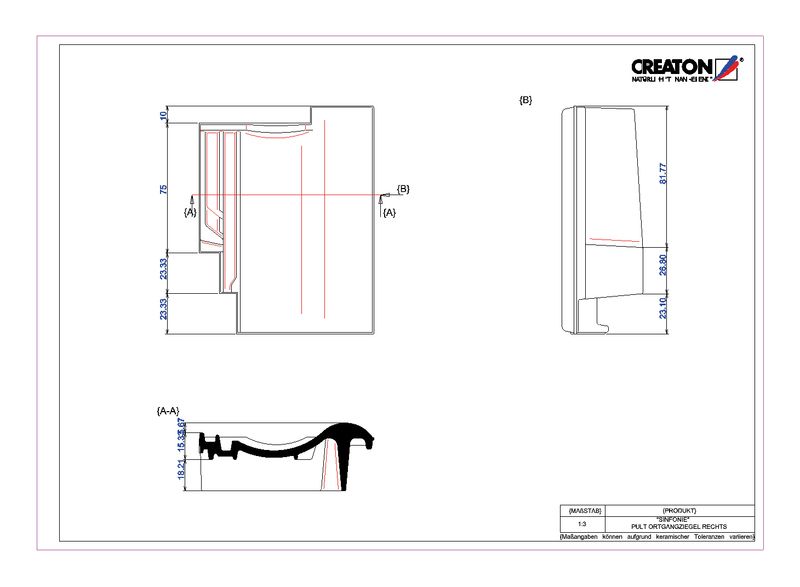

Product CAD file SINFONIE shedgevelpan rechts PULTOGR
pdf | 21 kB
dwg | 110 kB
jpeg | 36 kB

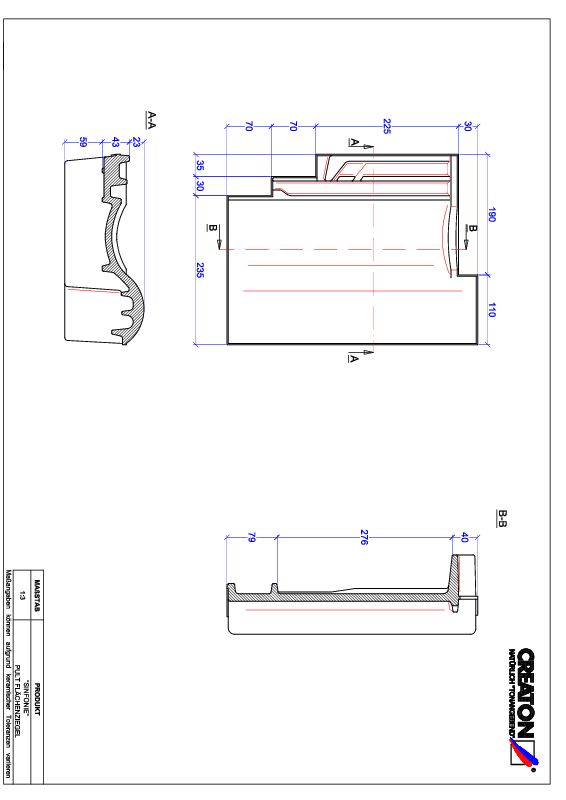

Product CAD file SINFONIE shedpan PULT
pdf | 59 kB
dwg | 117 kB
jpeg | 40 kB

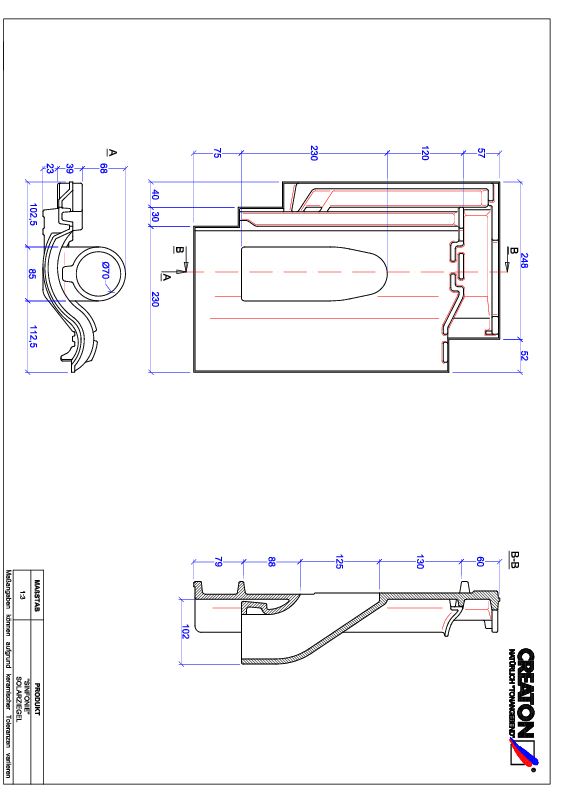

Product CAD file SINFONIE Solar SOLAR
pdf | 73 kB
dwg | 136 kB
jpeg | 47 kB

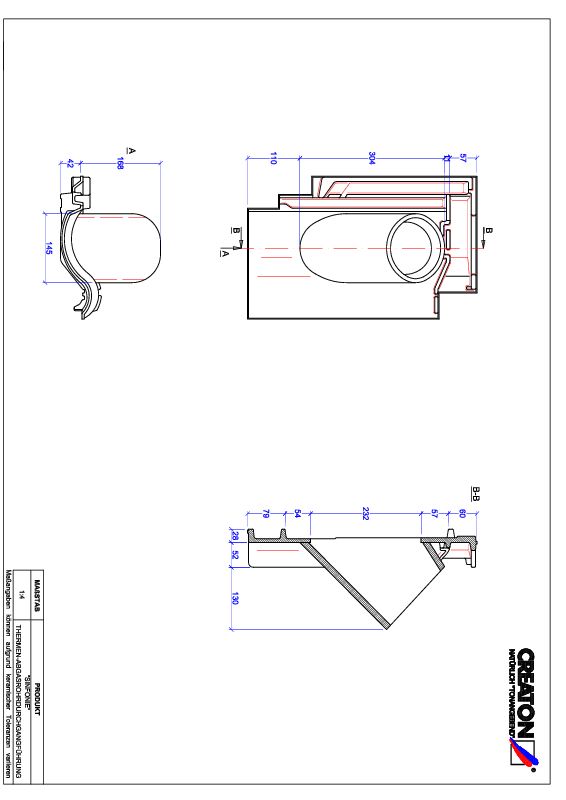

Product CAD file SINFONIE Thermal THERME
pdf | 64 kB
dwg | 126 kB
jpeg | 38 kB
Product CAD file RIDGE accessory range FIRST-PF
pdf | 110 kB
dwg | 109 kB
jpeg | 41 kB
Product CAD file RIDGE accessory range FIRST-PR
pdf | 110 kB
dwg | 113 kB
jpeg | 44 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

sinfonie (ovh)

DE KLASSIEKER VAN DE LAGE LANDEN

VOORDELEN

Technische data

Technische tekeningen

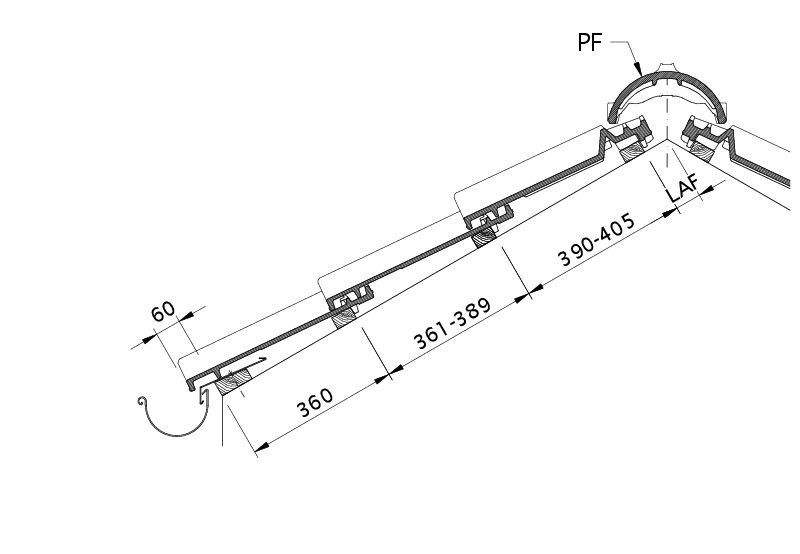

Technische tekening SINFONIE DQF DQF

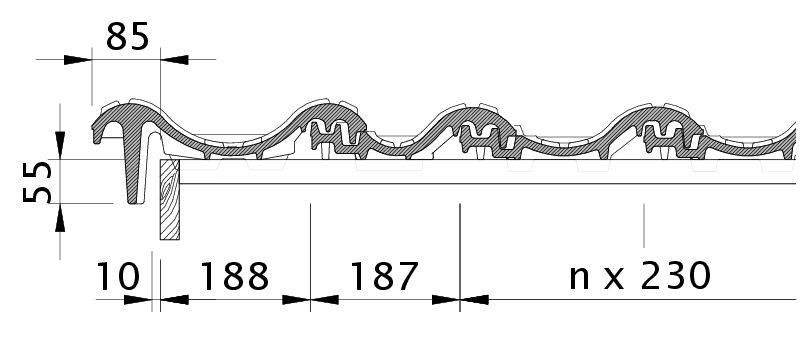

Technische tekening SINFONIE OBL OBL

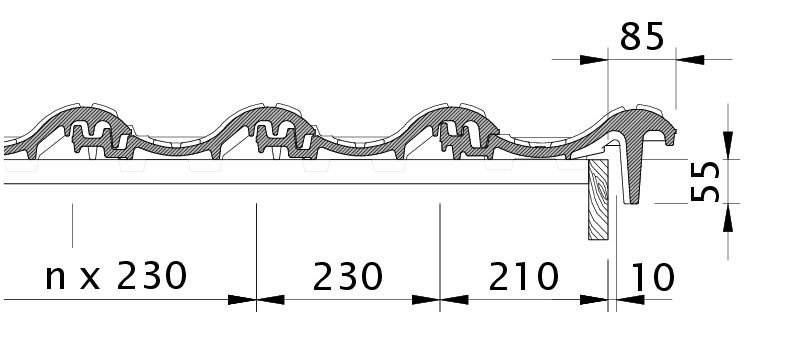

Technische tekening SINFONIE OBR OBR

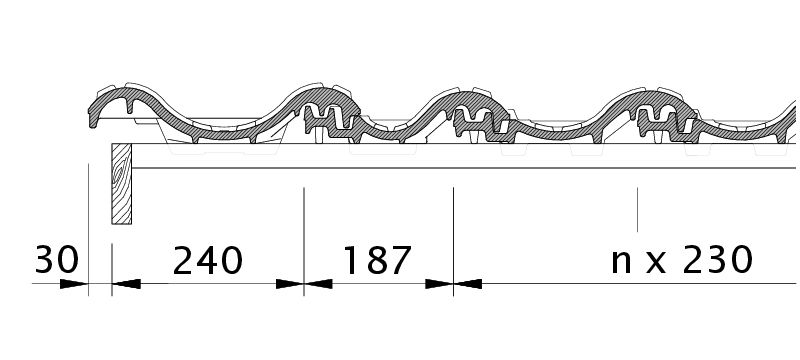

Drawing SINFONIE verge left with verge sheet metal and double roll ODL

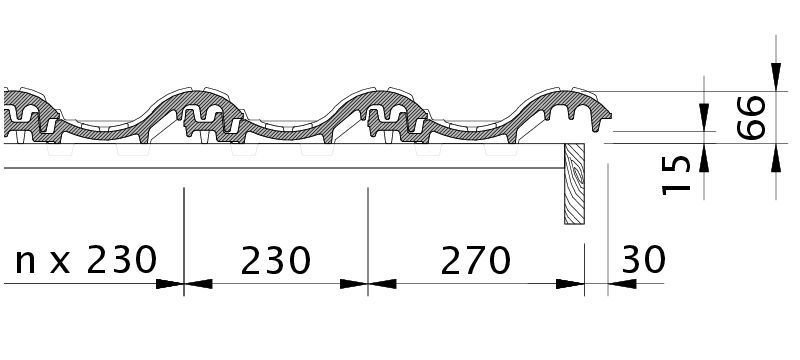

Drawing SINFONIE verge right with verge sheet metal and field tile OFR

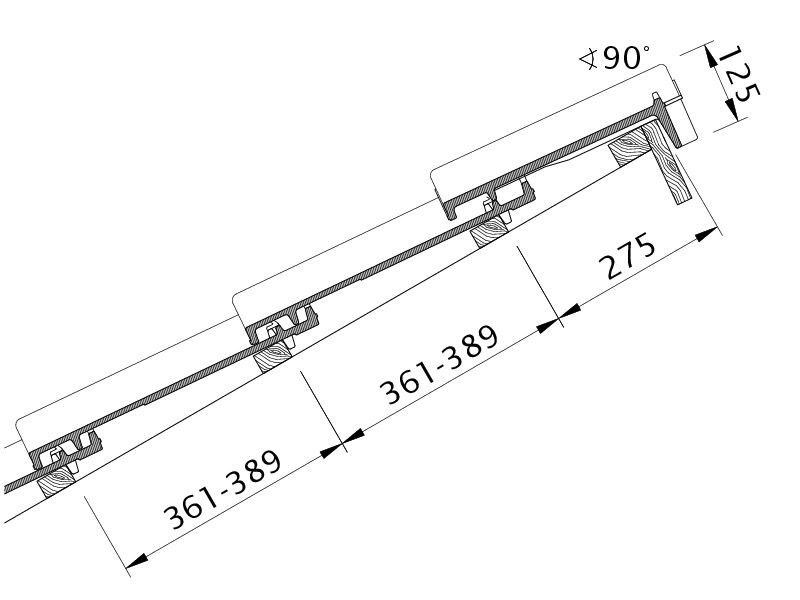

Technische tekening SINFONIE PDA PDA

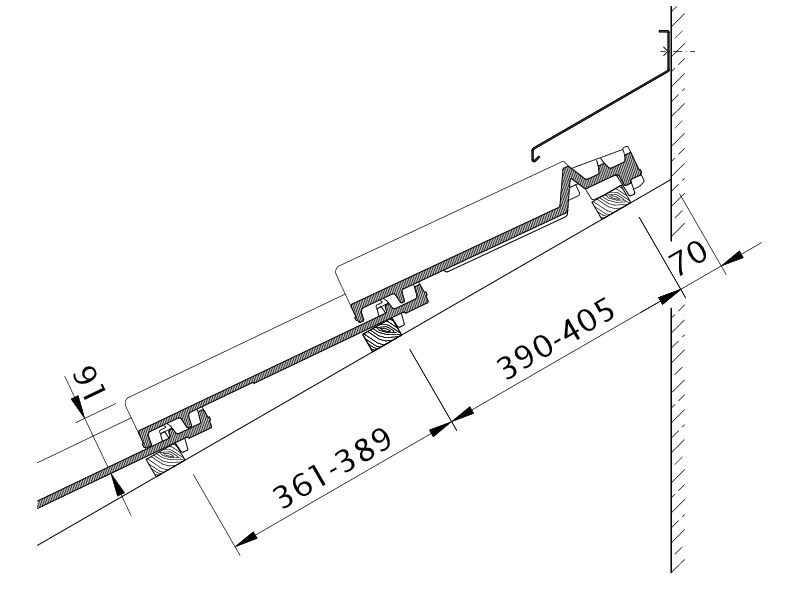

Technische tekening SINFONIE WMF WMF

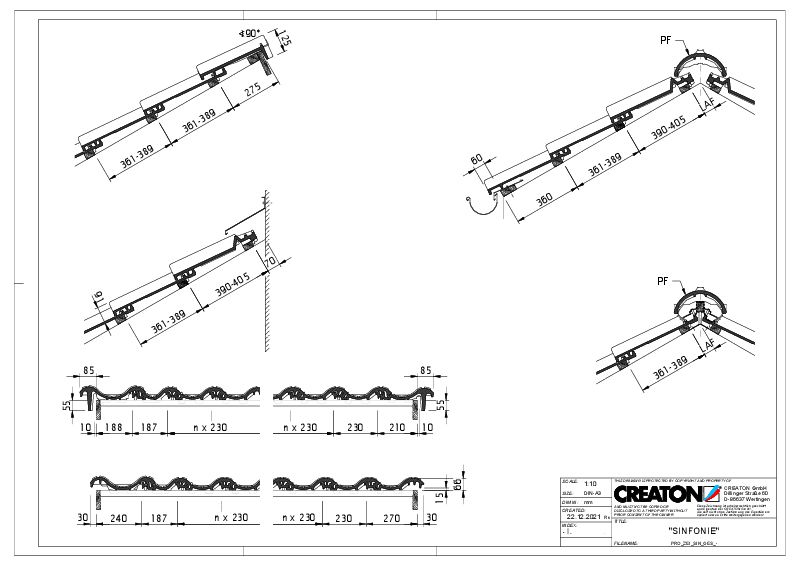

Drawing SINFONIE general view GES

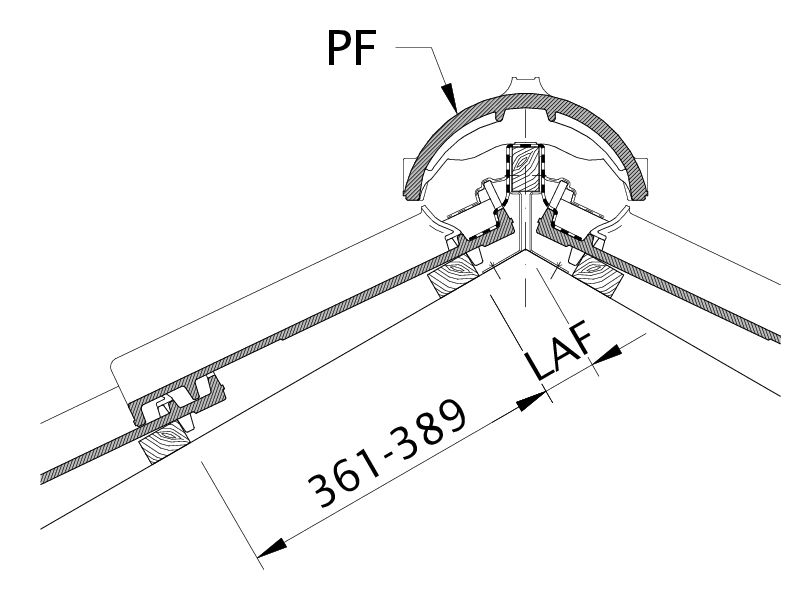

Technische tekening SINFONIE LAF LAF
