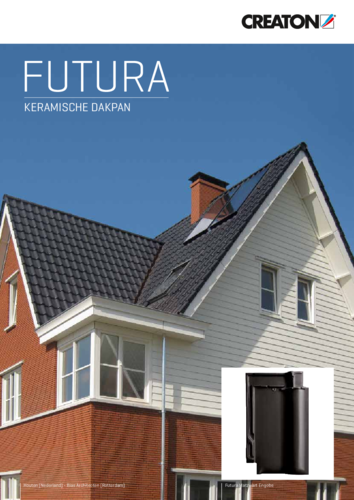

FUTURA

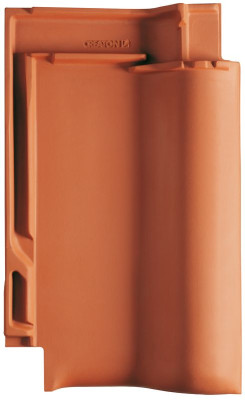

EXTRA GEAVANCEERDE KERAMISCHE DAKPAN

De technisch zeer geavanceerde FUTURA pan wordt geproduceerd op basis van de nieuwste inzichten over vloeistofdynamica, sterkteleer en waterafvoer. Deze pan kan op zeer lage dakhellingen worden geplaatst en weerstaat decennialang weer en wind.

VOORDELEN

  • Stijl: landelijk en rustiek
  • Gegolfde pan
  • Weerstaat krachtige windstoten en gure weersomstandigheden
  • Hoog verschuifbereik en installatiegemak
natuurrood
natuurrood
NUANCE Koperrood engobe
NUANCE Koperrood engobe
NUANCE Leikleur engobe
NUANCE Leikleur engobe
NUANCE Matzwart engobe
NUANCE Matzwart engobe
FINESSE zwart
FINESSE zwart

Technische data

Afmetingen (l x b - mm)482 x 300
Gewicht per dakpan (kg)3,8
Minimum dakhelling (x°) *10°
Dekbreedte (mm)234 - 239
Latafstand (mm)360 - 388
Aantal pannen/m² (stuks)10,8 - 11,9
Gewicht/m² (kg)41 - 45
Profielhoogte (mm)60

* Met CREATON onderdak. Plaatsing in verband voor vlakke dakpannen.

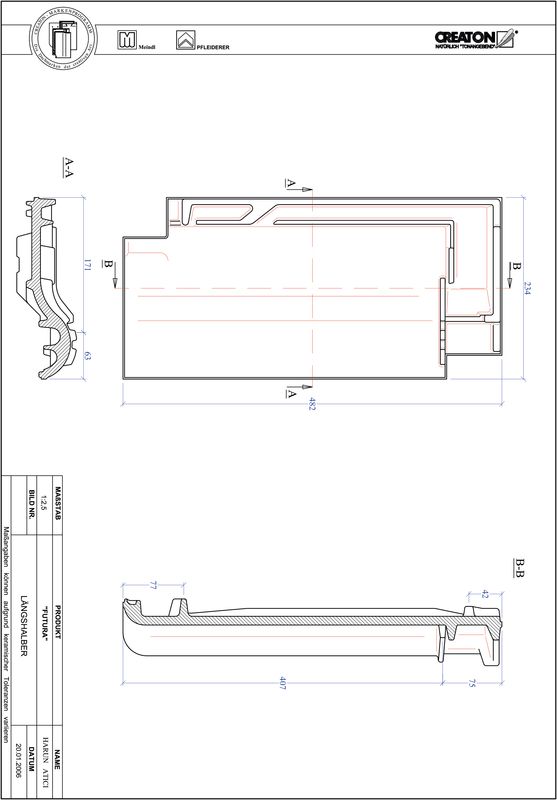

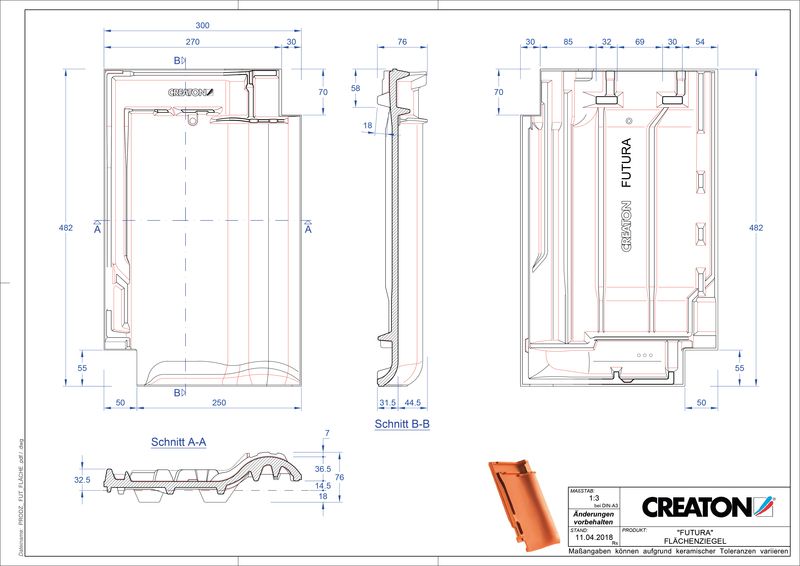

Technische tekeningen

Technische tekening FUTURA DQF DQF
Technische tekening FUTURA DQF DQF

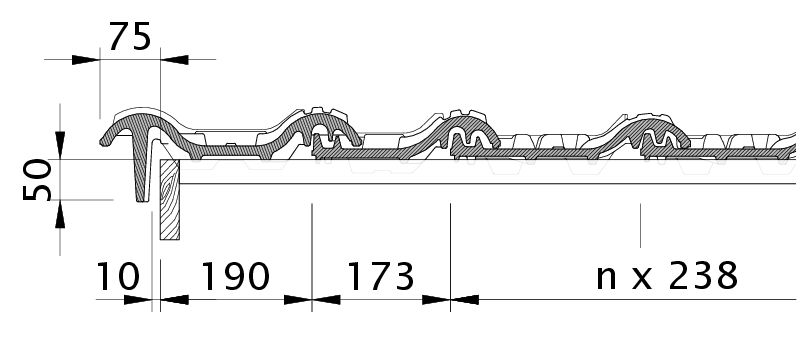

Technische tekening FUTURA OBL OBL
Technische tekening FUTURA OBL OBL

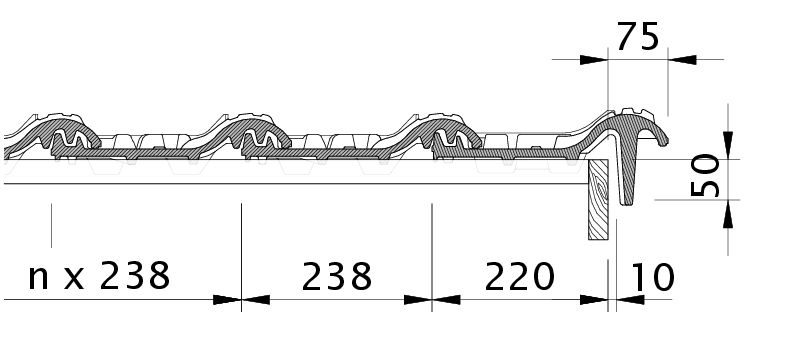

Technische tekening FUTURA OBR OBR
Technische tekening FUTURA OBR OBR

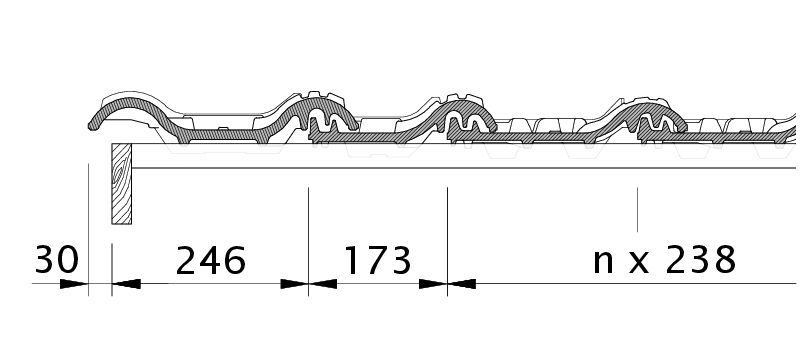

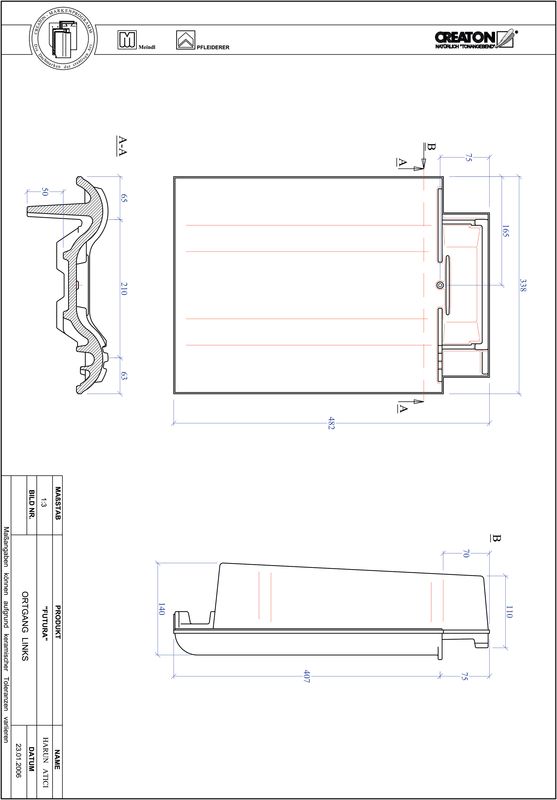

Drawing FUTURA verge left with verge sheet metal and double roll ODL
Drawing FUTURA verge left with verge sheet metal and double roll ODL

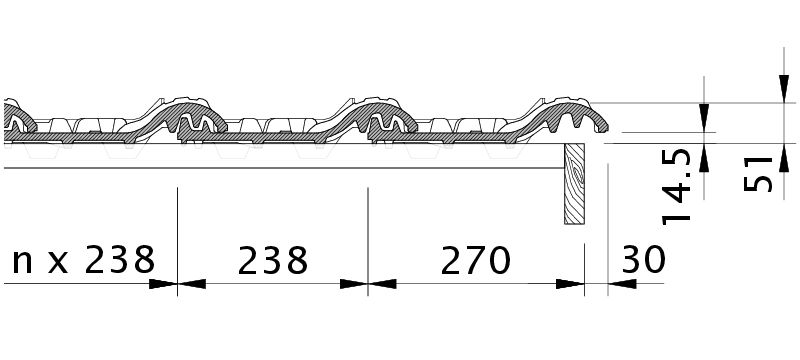

Drawing FUTURA verge right with verge sheet metal and field tile OFR
Drawing FUTURA verge right with verge sheet metal and field tile OFR

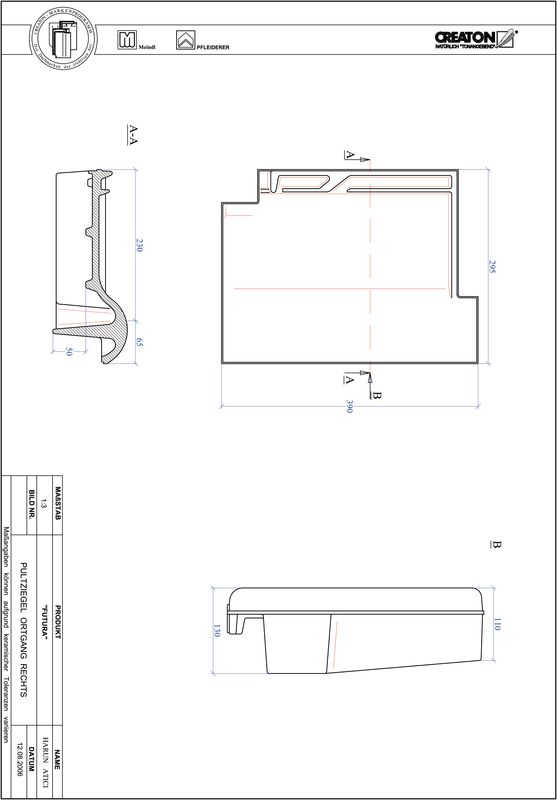

Technische tekening FUTURA PDA PDA
Technische tekening FUTURA PDA PDA

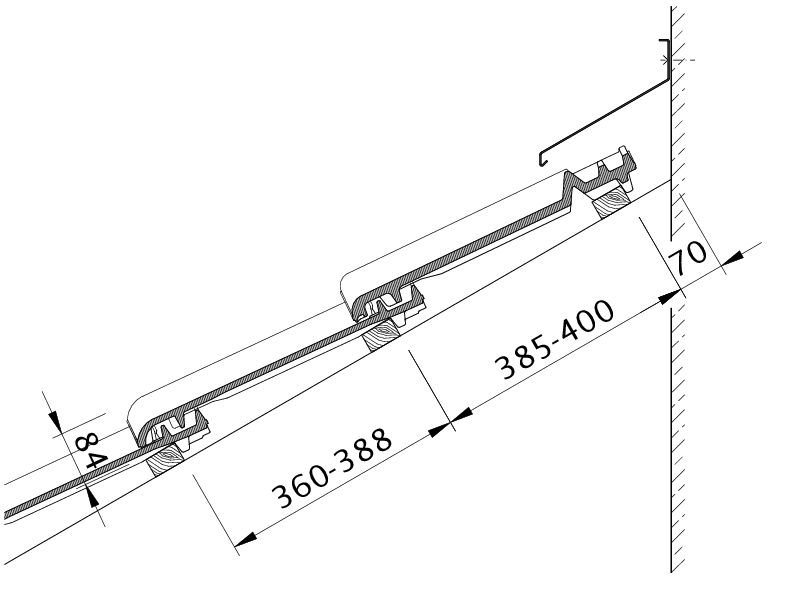

Technische tekening FUTURA WMF WMF
Technische tekening FUTURA WMF WMF

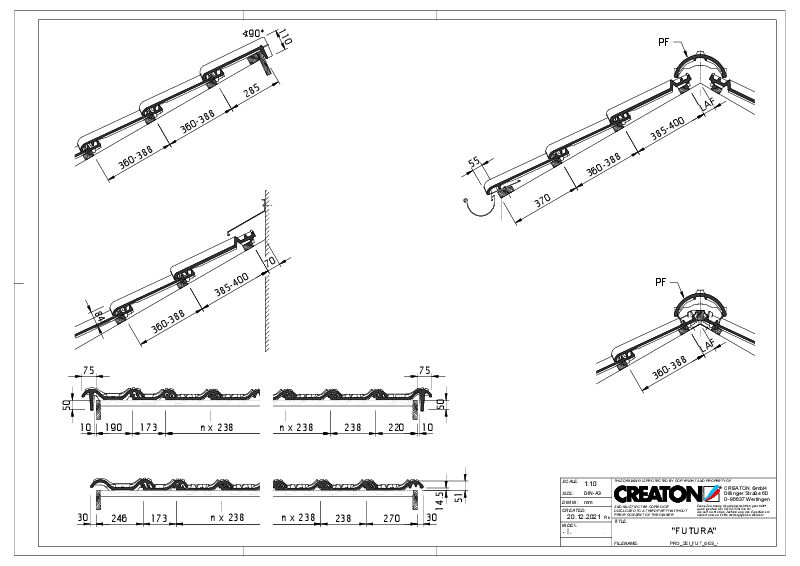

Drawing FUTURA general view GES
Drawing FUTURA general view GES

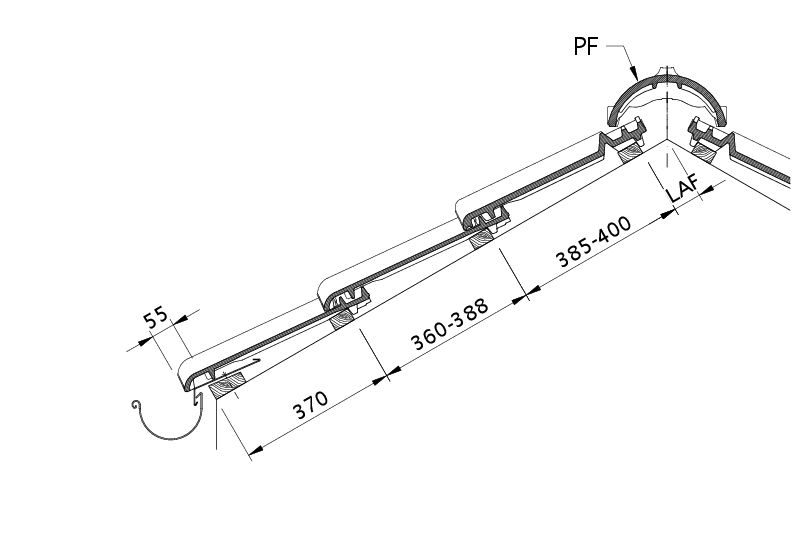

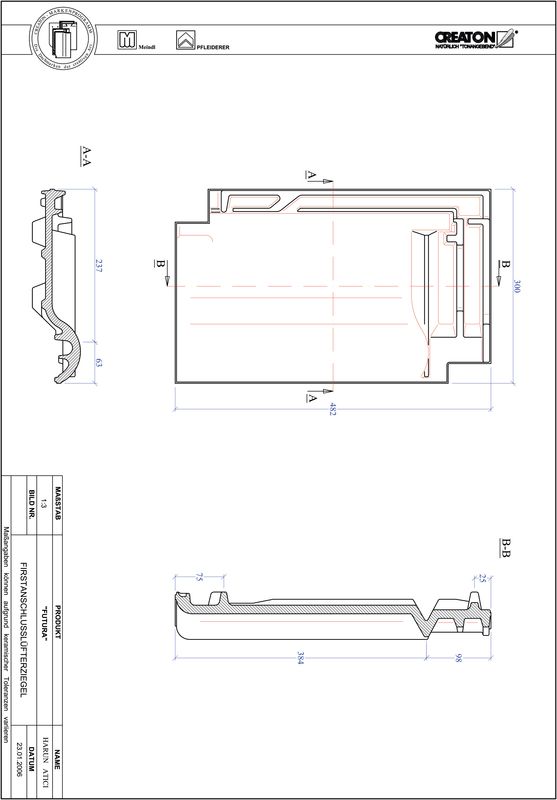

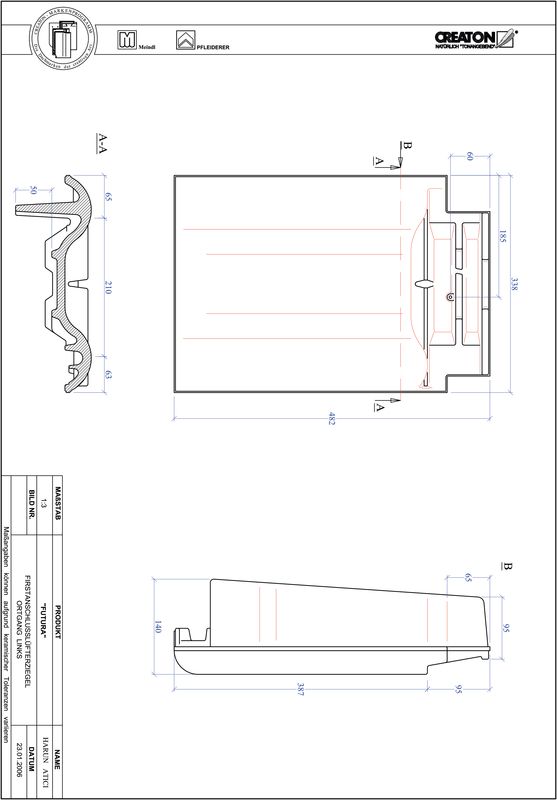

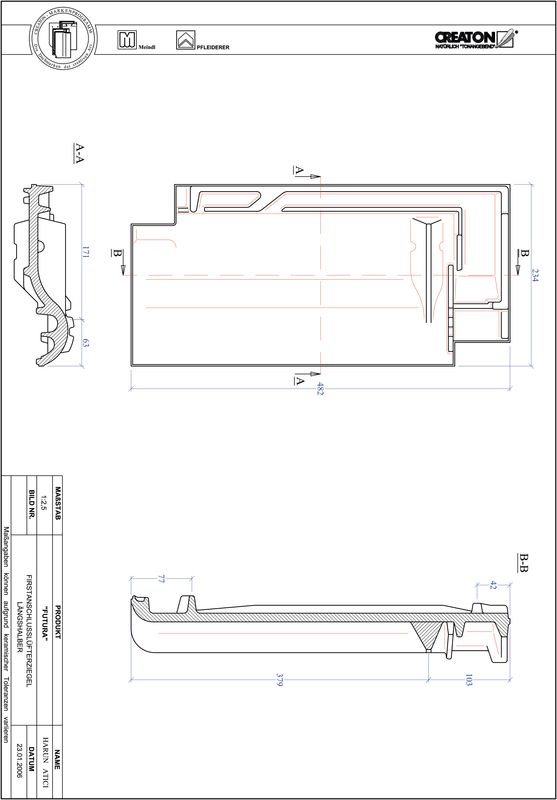

Technische tekening FUTURA LAF LAF
Technische tekening FUTURA LAF LAF

LAF-/FLA waarden

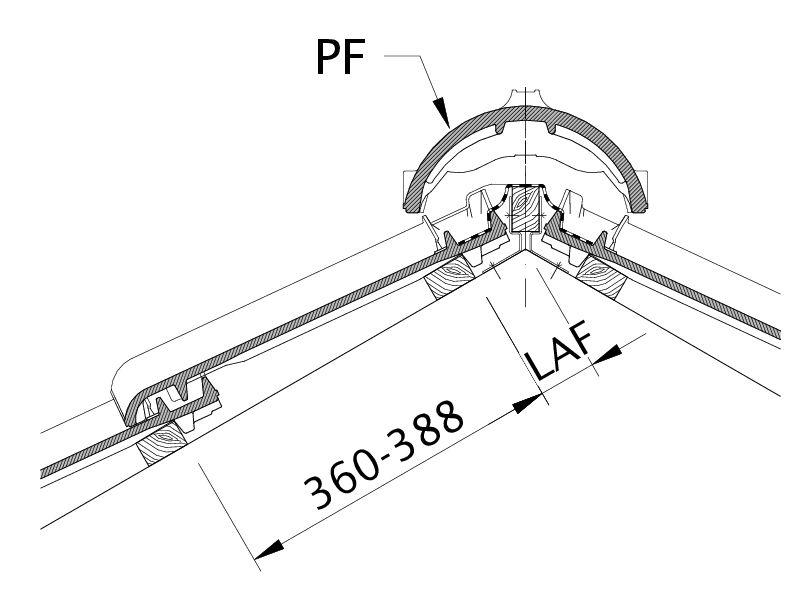

Bepalen afstand bovenste panlat tot vorst- of nokas
Bepalen hoogte vorst- of noklat boven vorst- of nokas

DAKHELLING

AFSTAND L IN MM
VOOR VORST/NOK PF

VORST- OF NOKLAT
HOOGTE H IN MM
 VOOR VORST/NOK PF

10°105110
15°105110
20°105100
25°10090
30°9575
35°9565
40°9060
45°9050
50°9040
55°9030





Accessoires

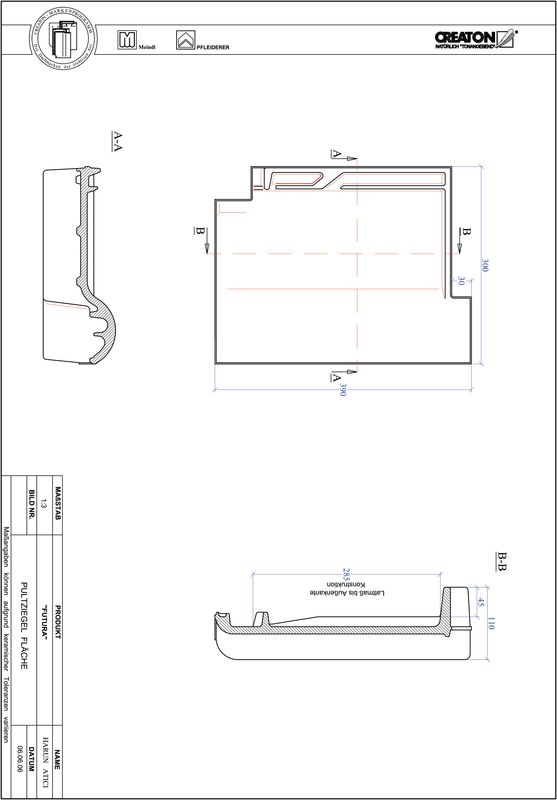

FUT halve pan

FUT halve pan

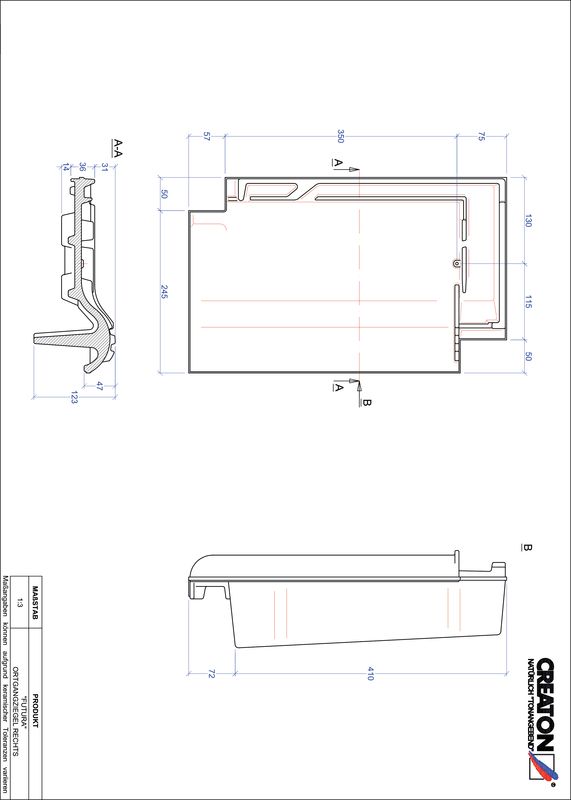

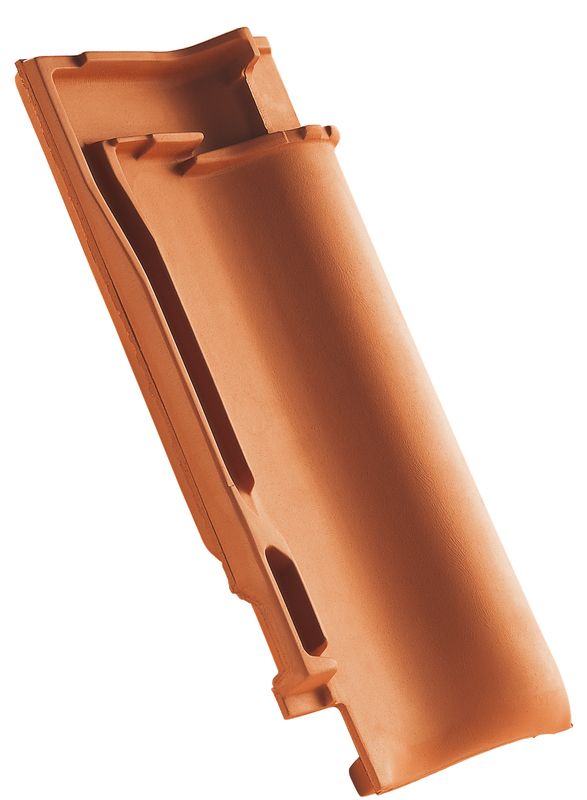

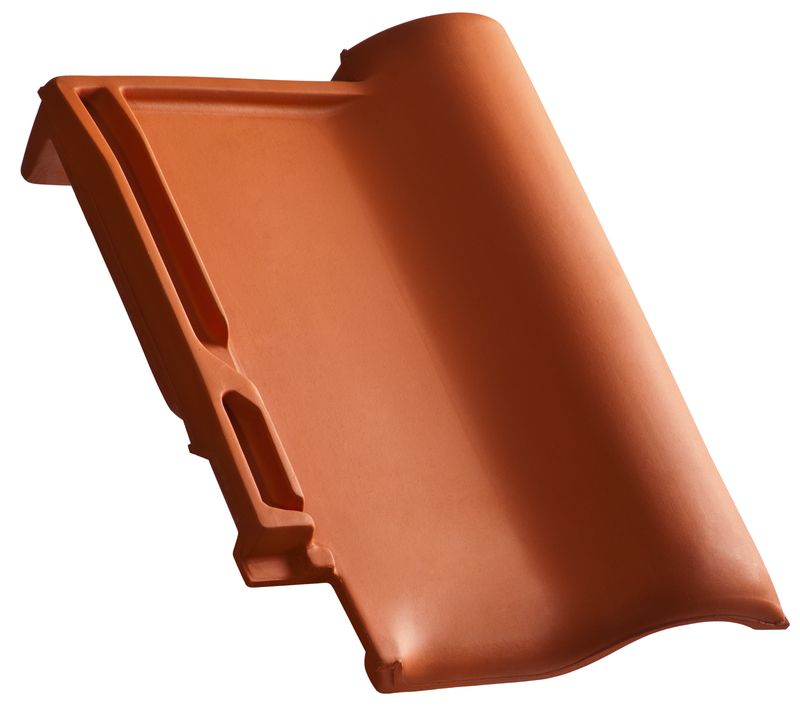

FUT gevelpan rechts

FUT gevelpan rechts

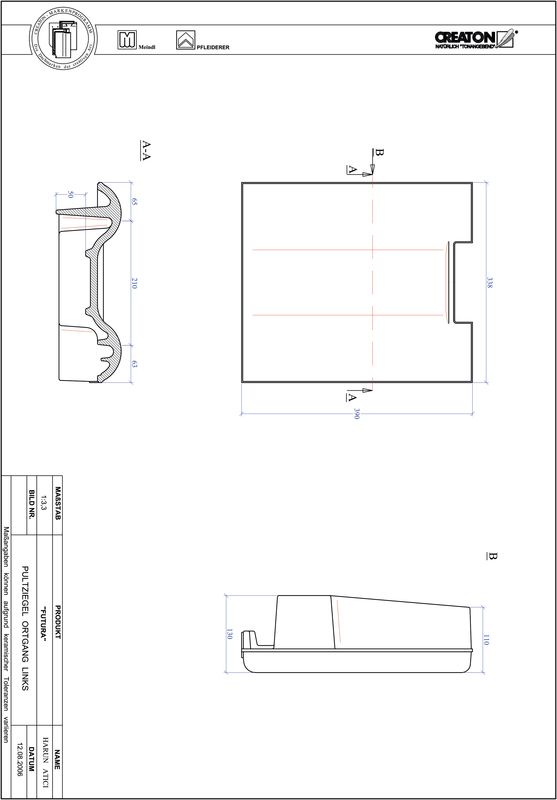

FUT gevelpan links

FUT gevelpan links

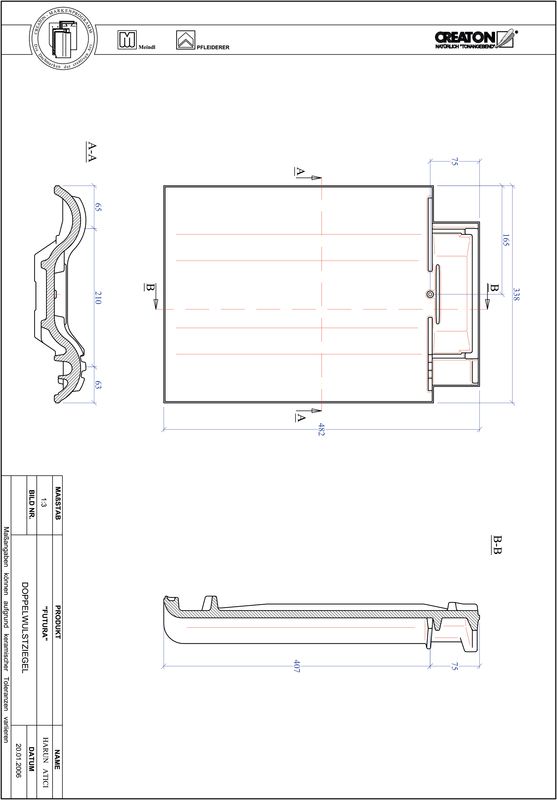

FUT dubbele welpan

FUT dubbele welpan

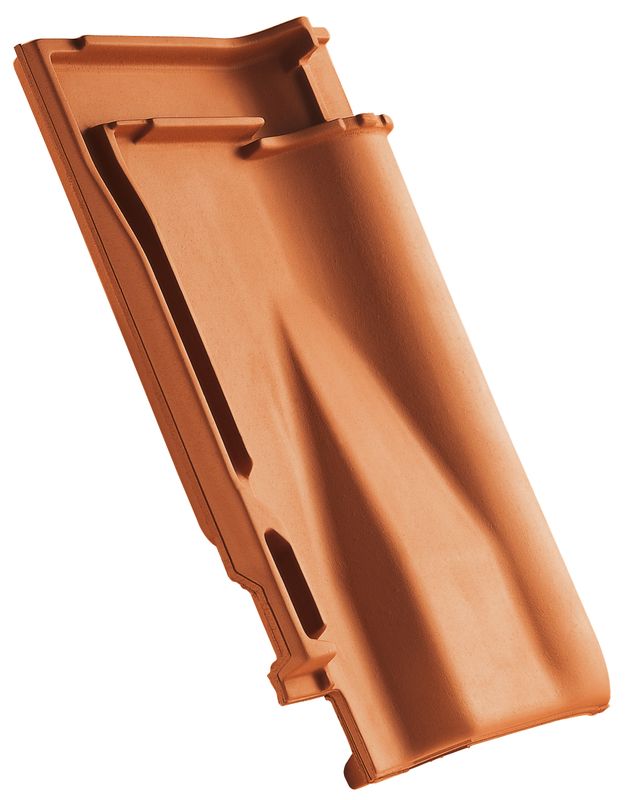

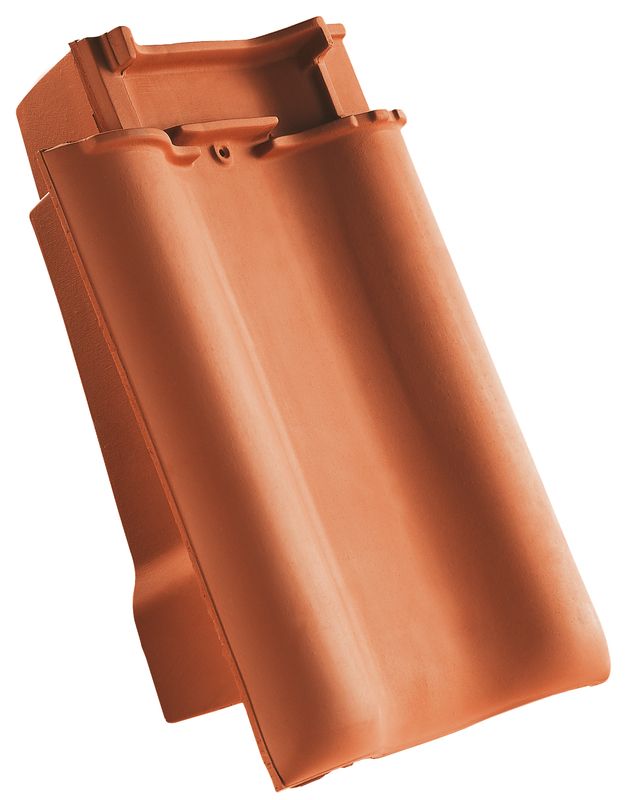

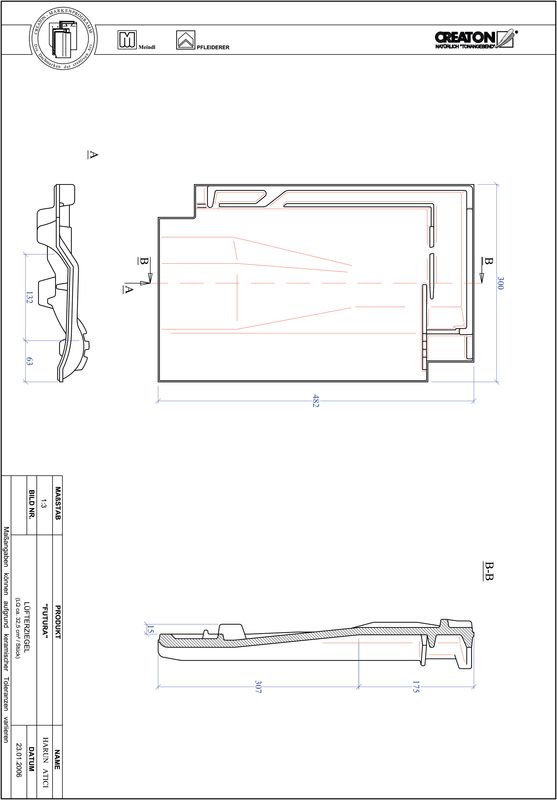

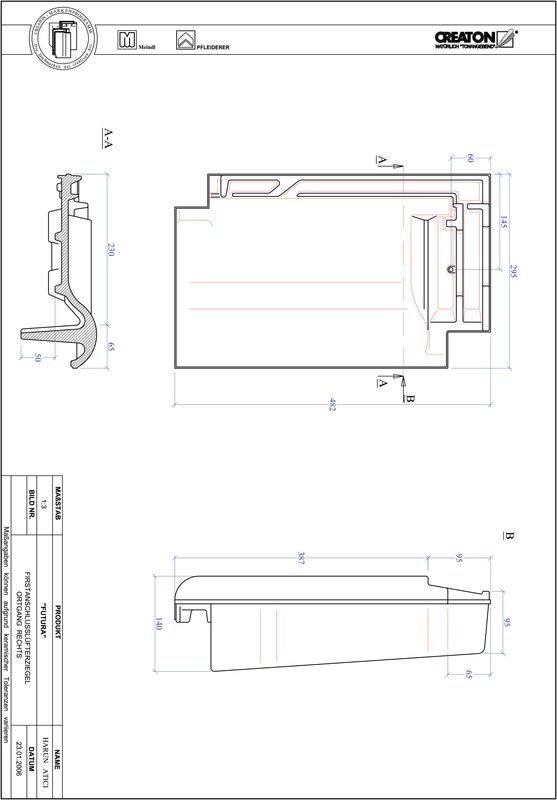

FUT ventilatiepan

FUT ventilatiepan

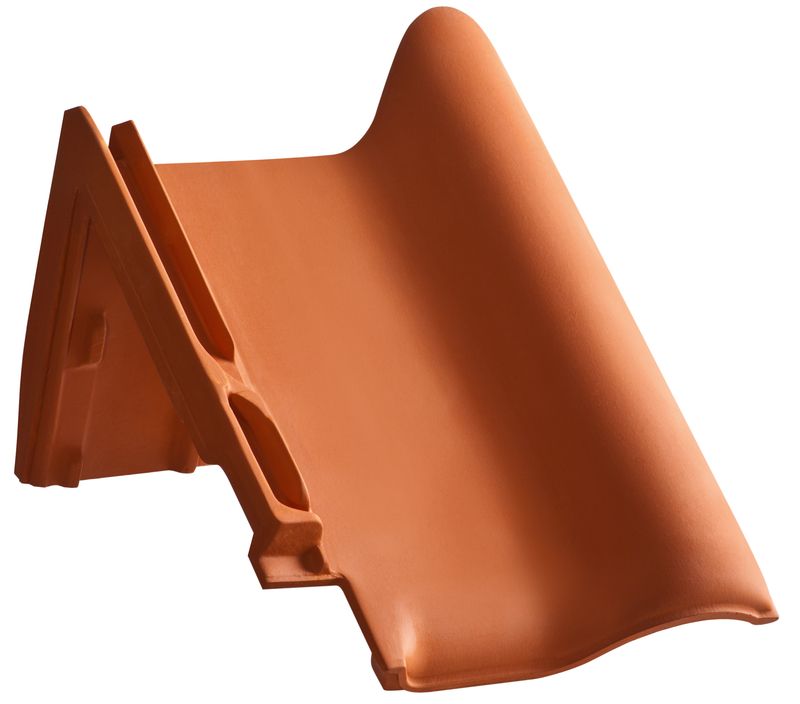

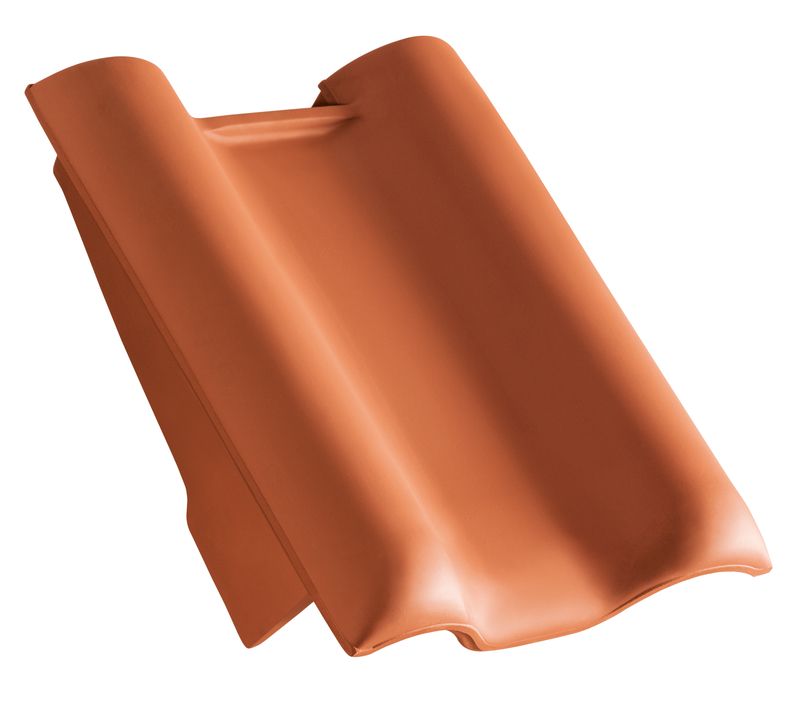

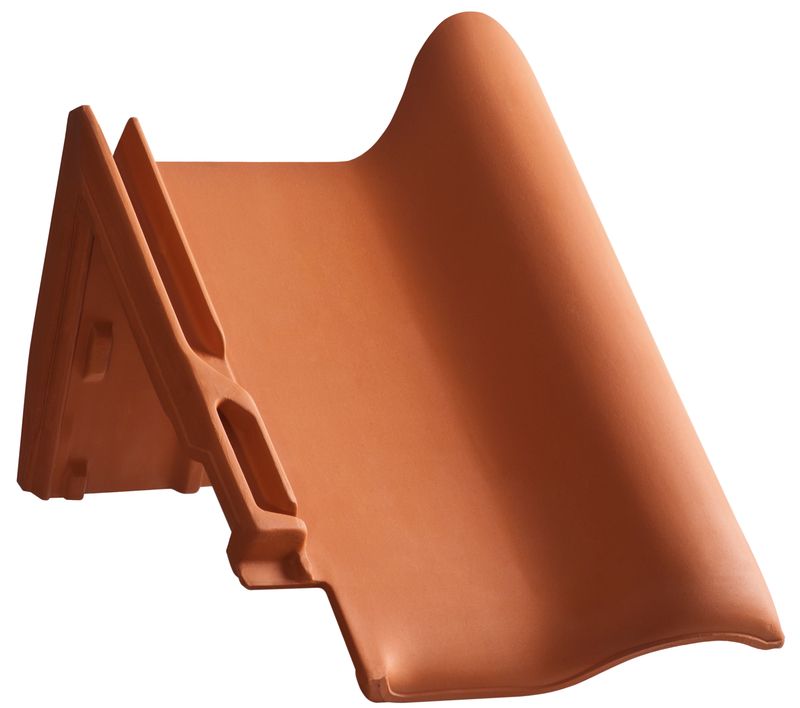

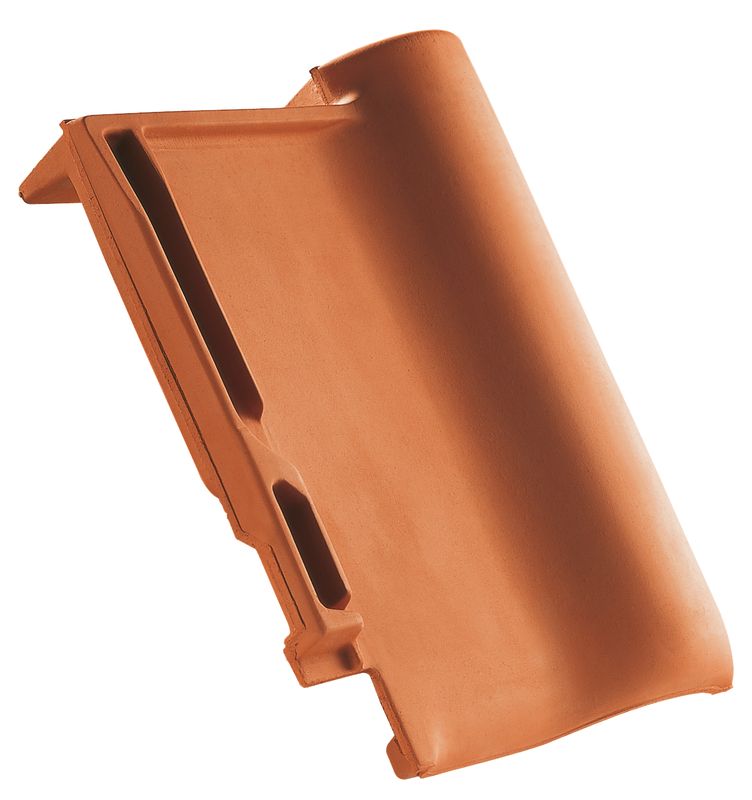

FUT shedpan

FUT shedpan

FUT halve shedpan

FUT halve shedpan

FUT shedgevelpan rechts

FUT shedgevelpan rechts

FUT shedgevelpan links

FUT shedgevelpan links

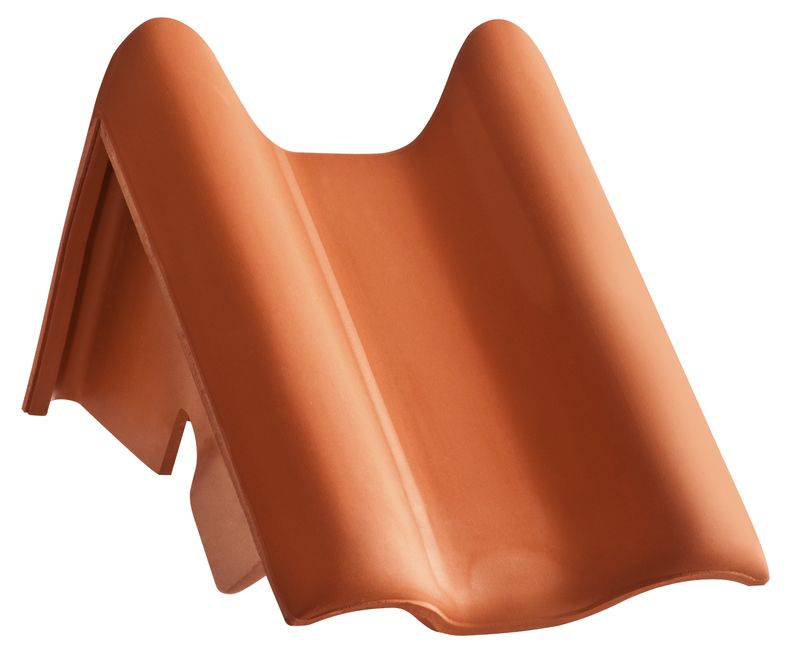

FUT shedpan op maat

FUT shedpan op maat

FUT knikgevelpan rechts op maat

FUT knikgevelpan rechts op maat

FUT knikgevelpan links op maat

FUT knikgevelpan links op maat

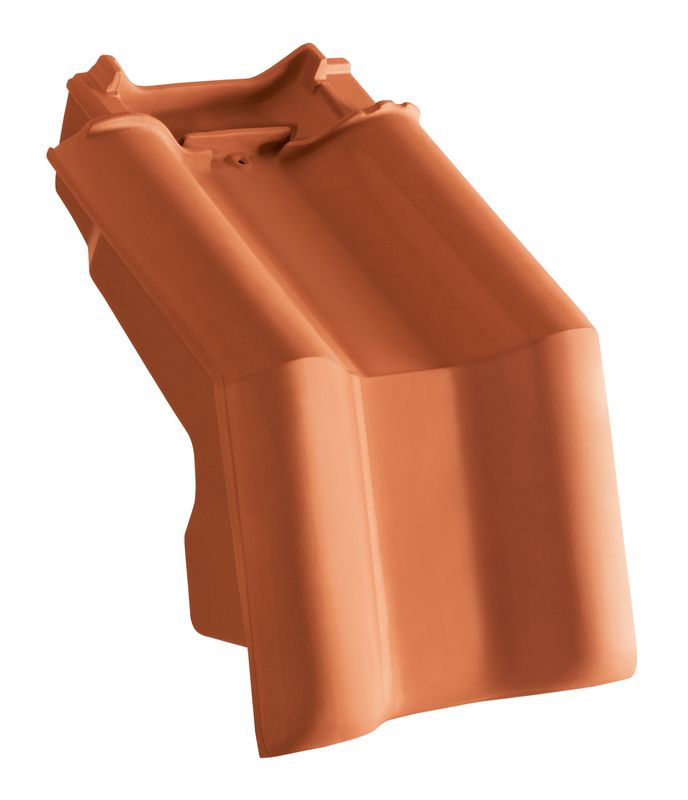

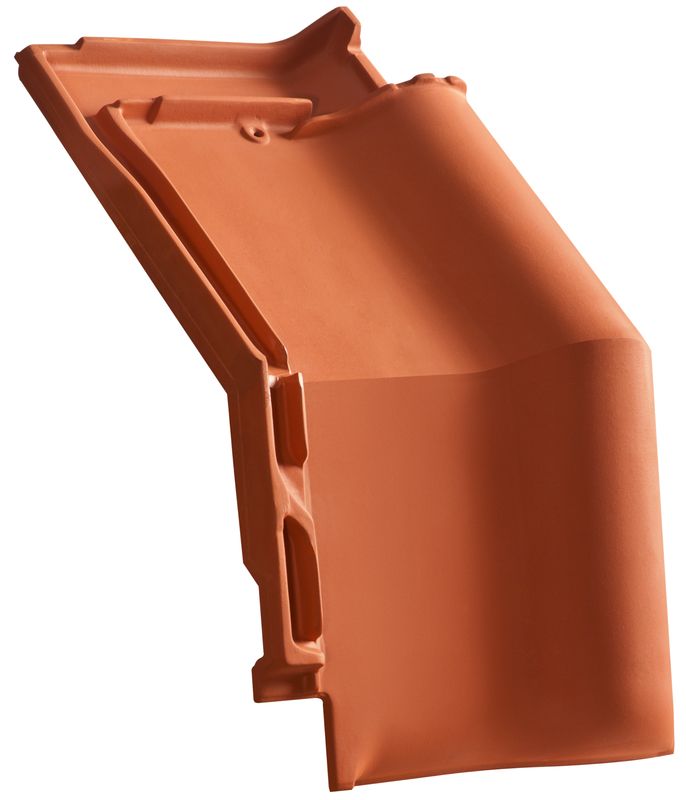

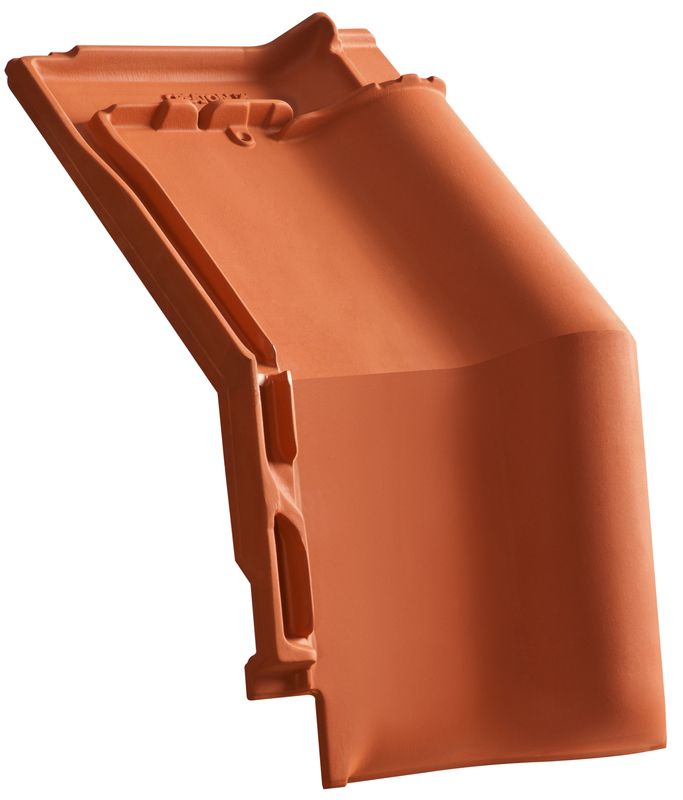

FUT knikpan

FUT knikpan

FUT knikgevelpan rechts

FUT knikgevelpan rechts

FUT knikgevelpan links

FUT knikgevelpan links

Productgamma voor ventilatie en doorvoer

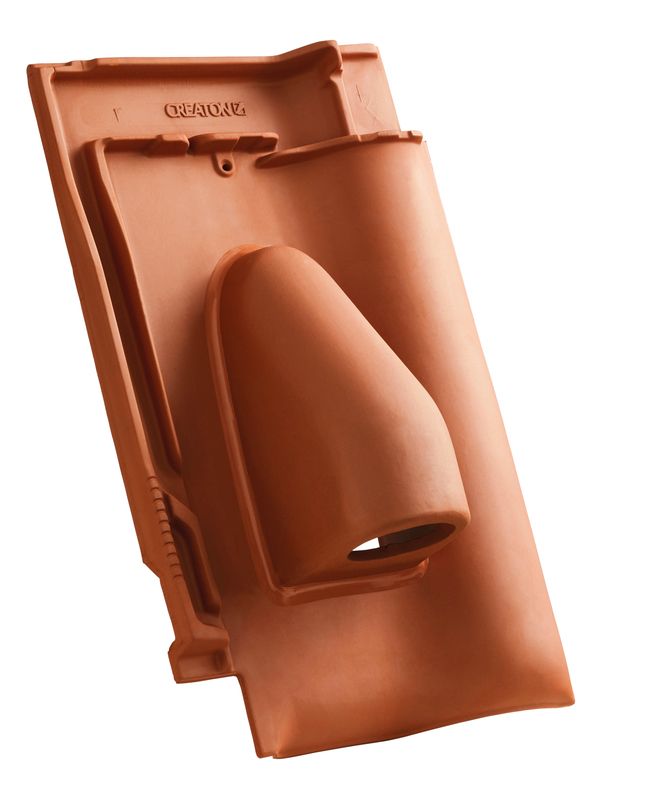

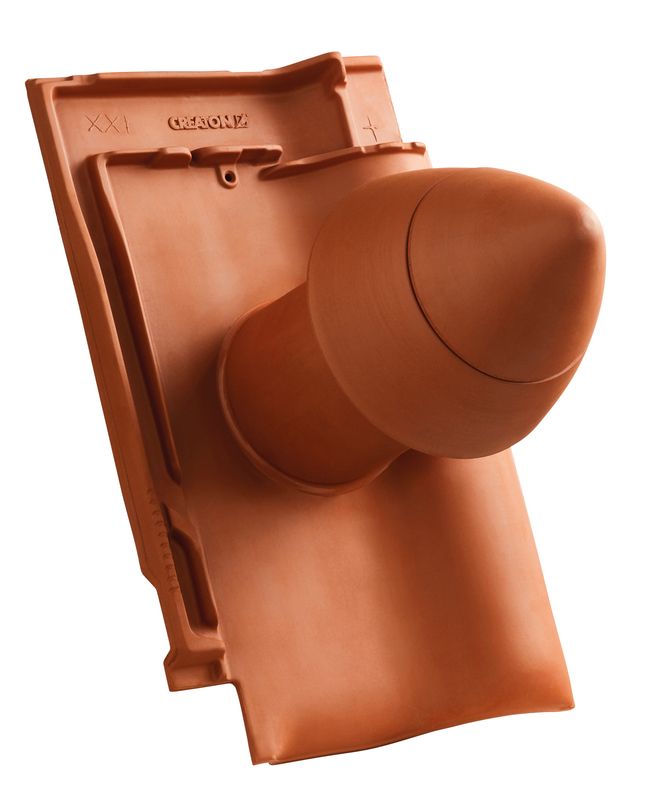

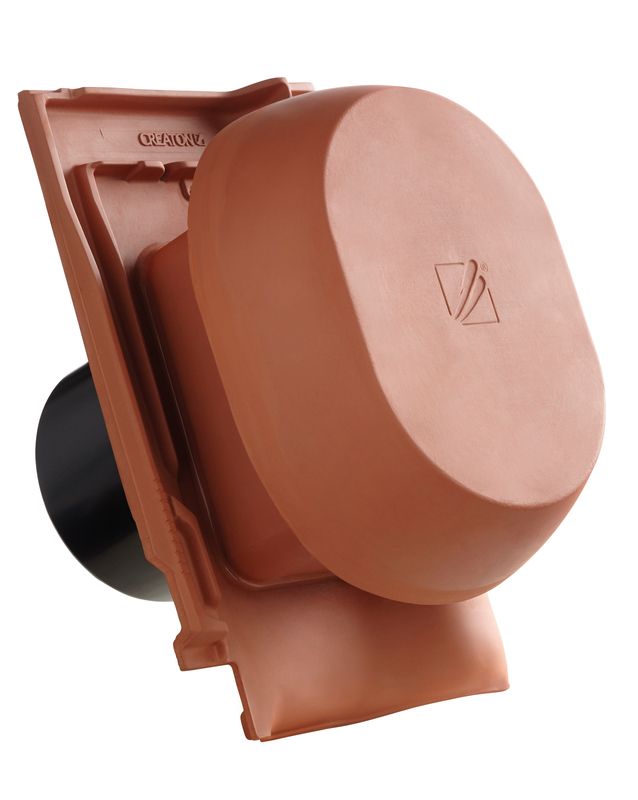

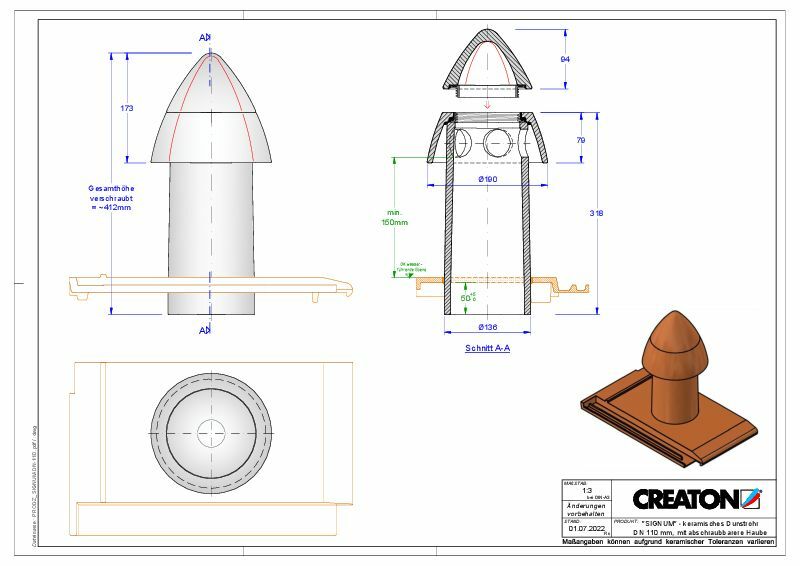

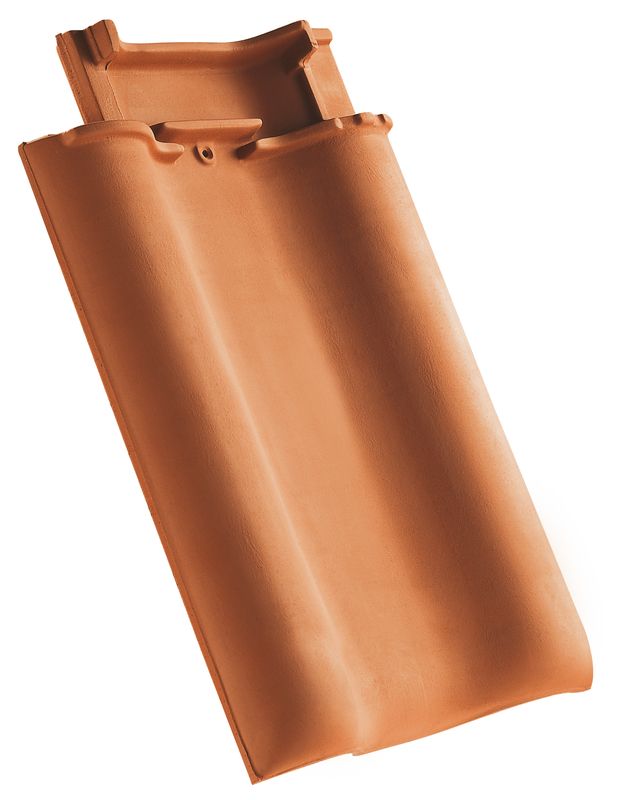

FUT SIGNUM keramische doorvoerpan DN 100 mm met opzetbare kap, incl. Universele adapter en flexibel kanaal

FUT SIGNUM keramische doorvoerpan DN 100 mm met opzetbare kap, incl. Universele adapter en flexibel kanaal

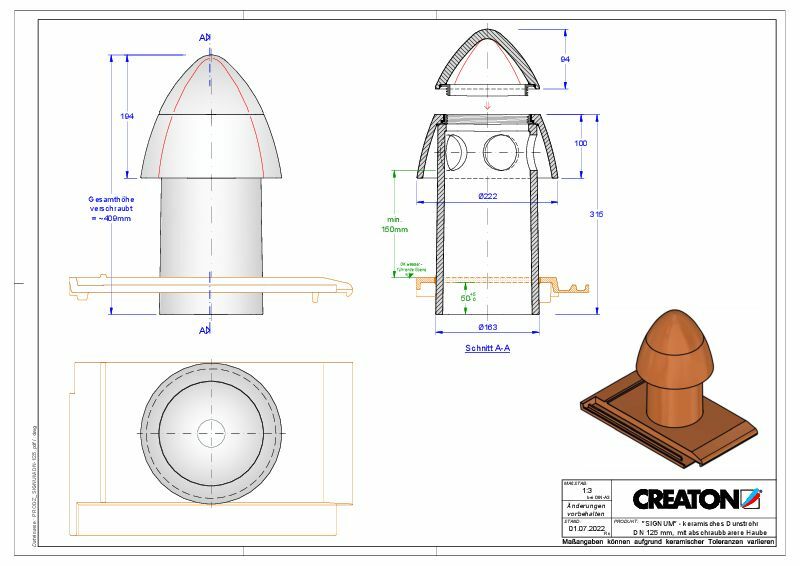

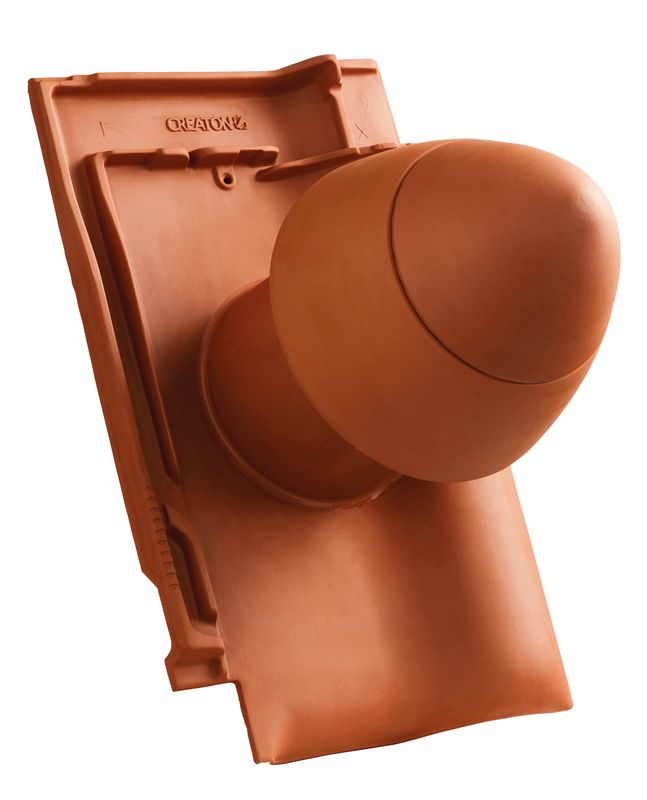

FUT SIGNUM keramische doorvoerpan DN 125 mm met afneembare kap, incl. Universele adapter en flexibel kanaal

FUT SIGNUM keramische doorvoerpan DN 125 mm met afneembare kap, incl. Universele adapter en flexibel kanaal

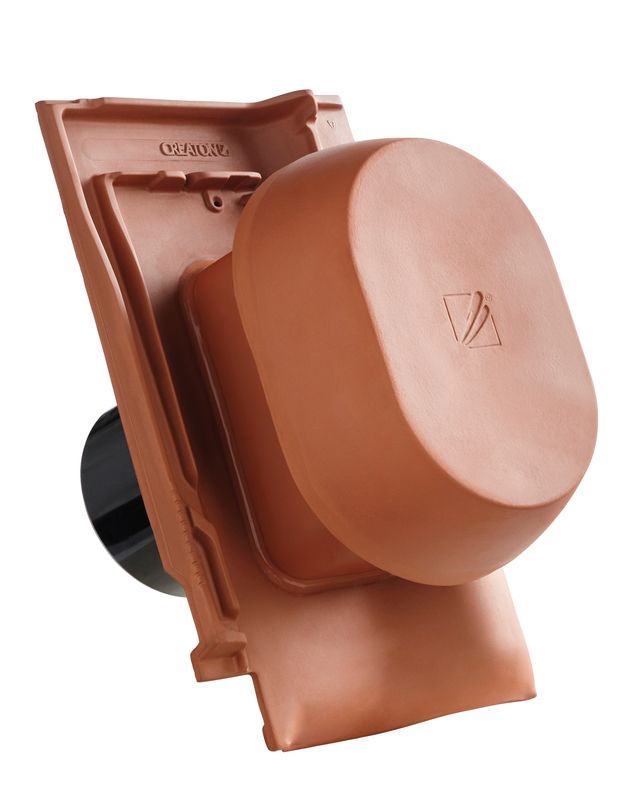

FUT SIGNUM keramische ventilatie opening DN 150/160 mm incl. Verbindingsstuk

FUT SIGNUM keramische ventilatie opening DN 150/160 mm incl. Verbindingsstuk

FUT SIGNUM keramische ventilatie opening DN 200 mm incl. Verbindingsstuk

FUT SIGNUM keramische ventilatie opening DN 200 mm incl. Verbindingsstuk

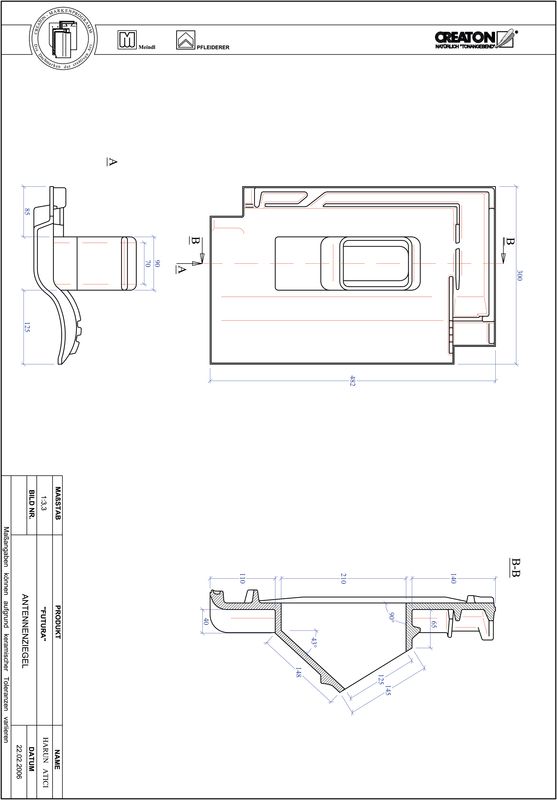

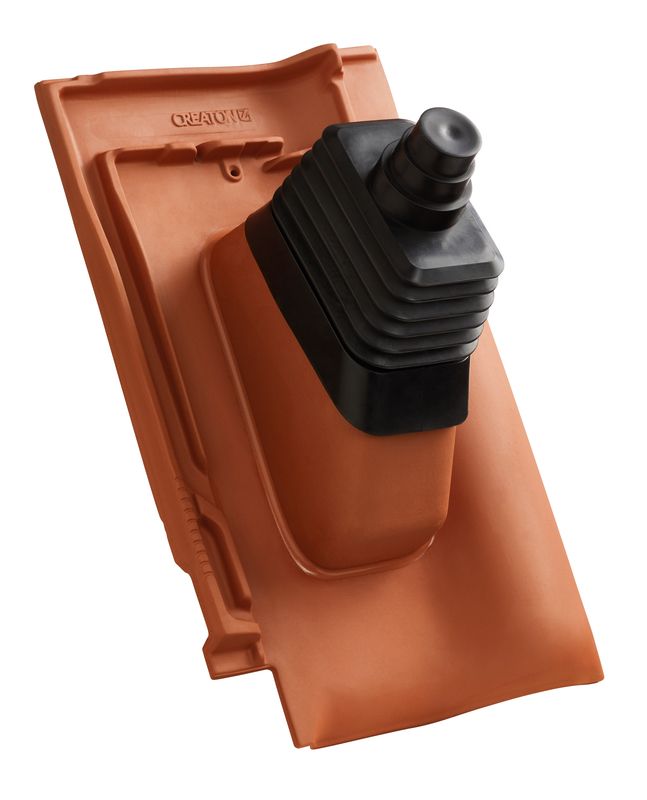

FUT antenneset

FUT antenneset

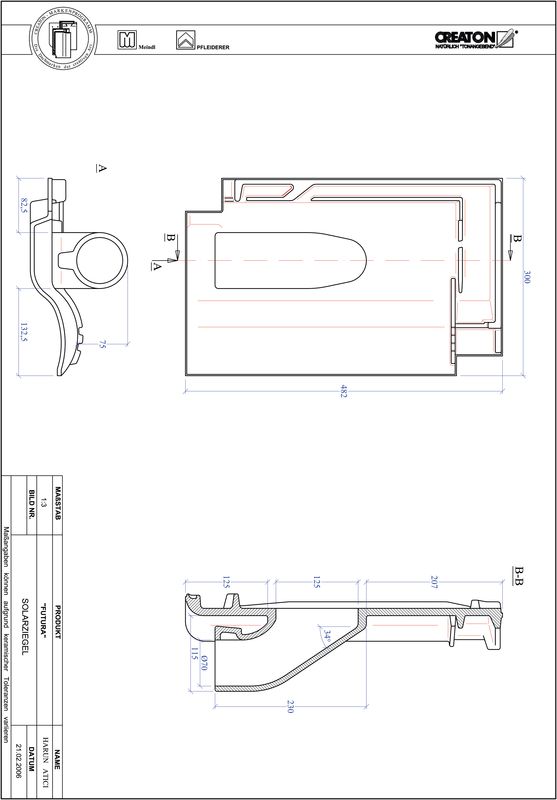

FUT solar set

FUT solar set

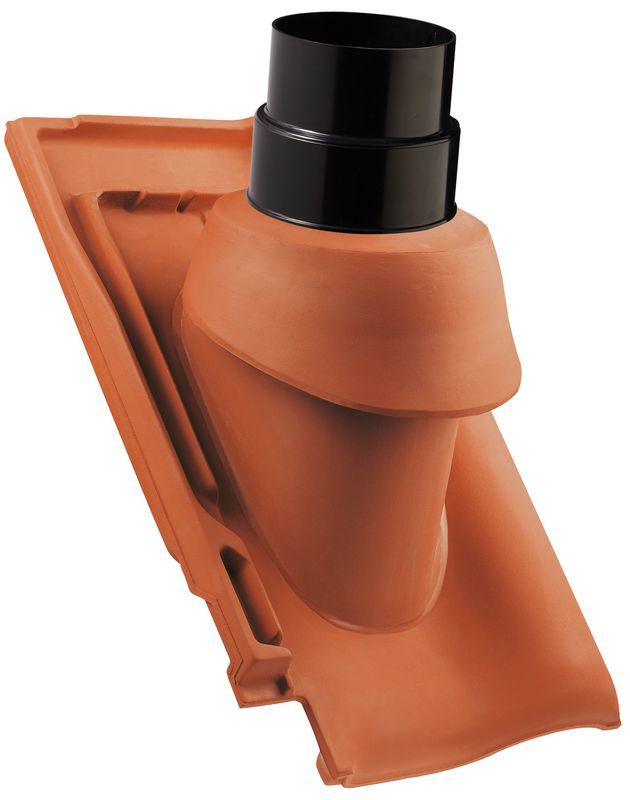

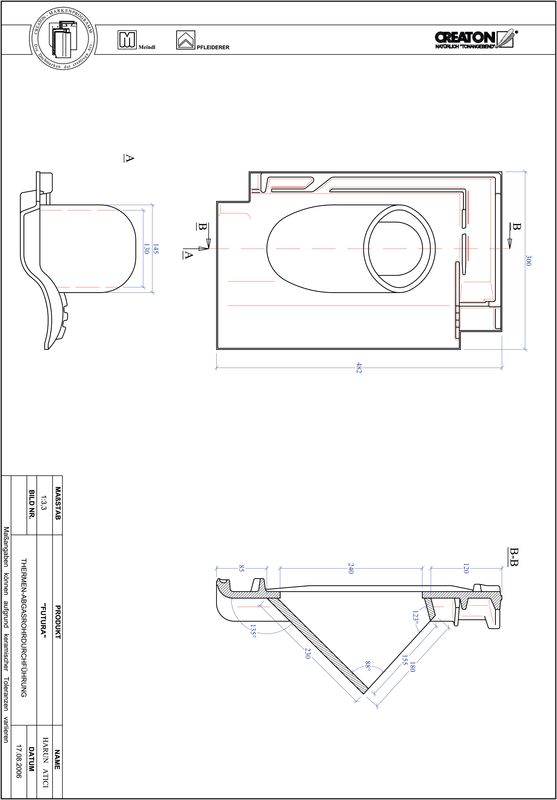

FUT rookgas afvoer NW 110

FUT rookgas afvoer NW 110

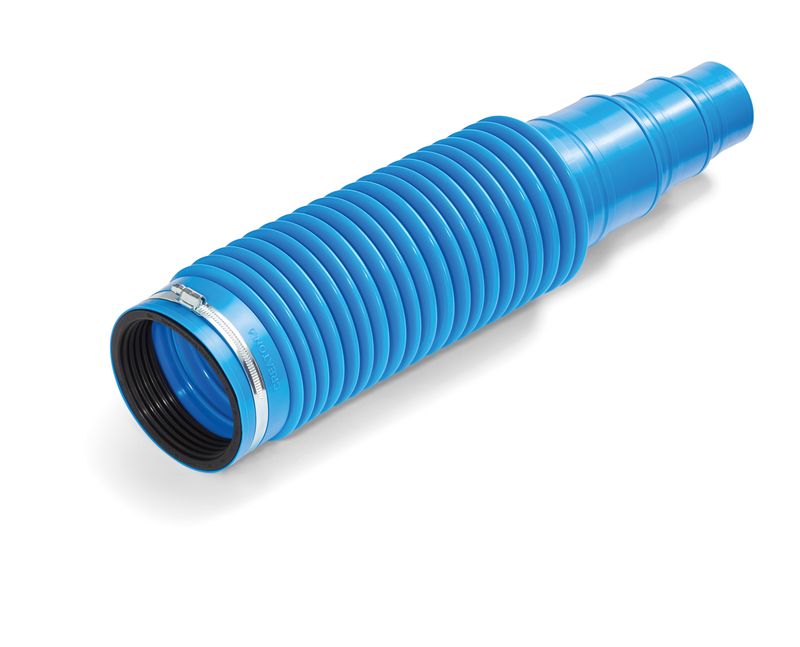

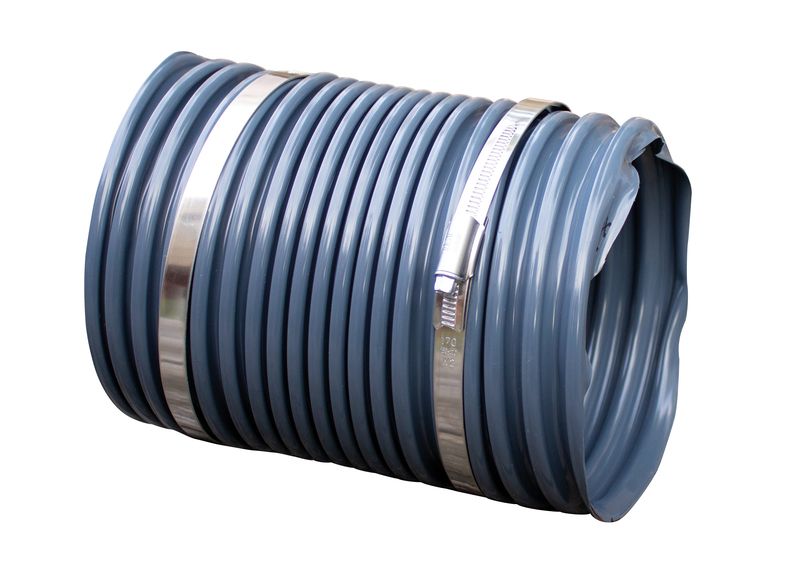

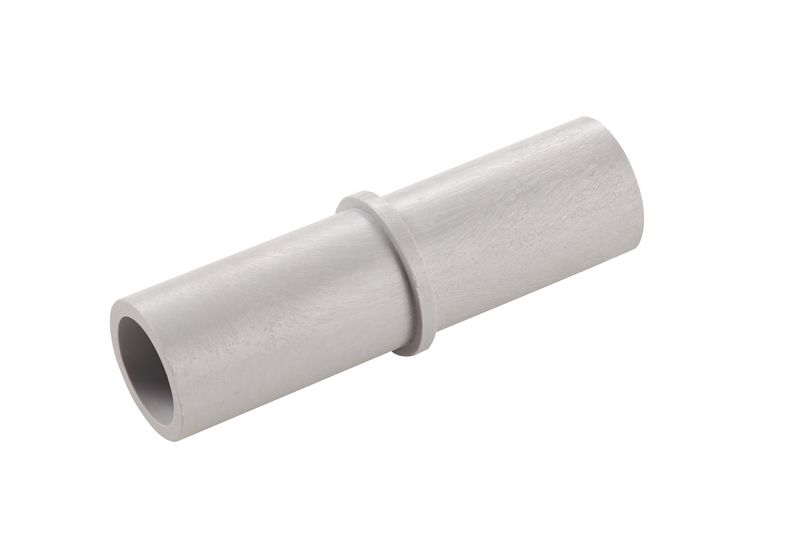

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 200

Verbindingsslang voor universele verluchtingspan DN 200

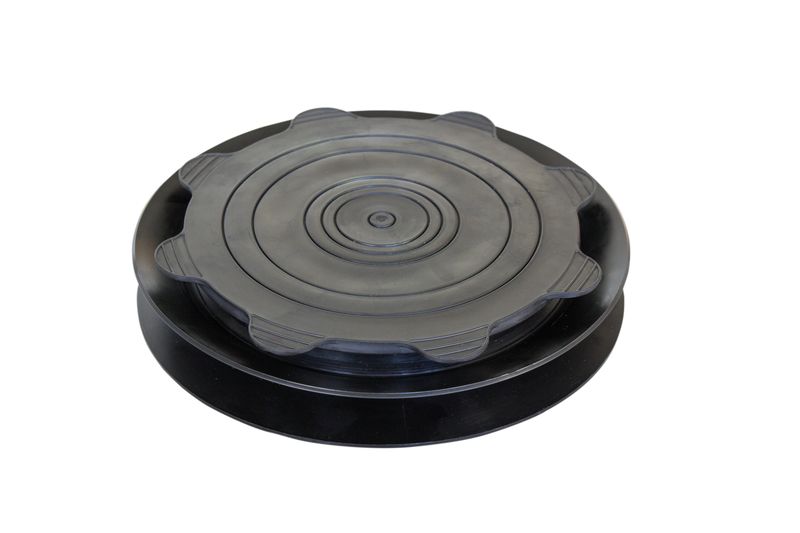

Universal sub-roof connection adapter NW 13.5

Universal sub-roof connection adapter NW 13.5

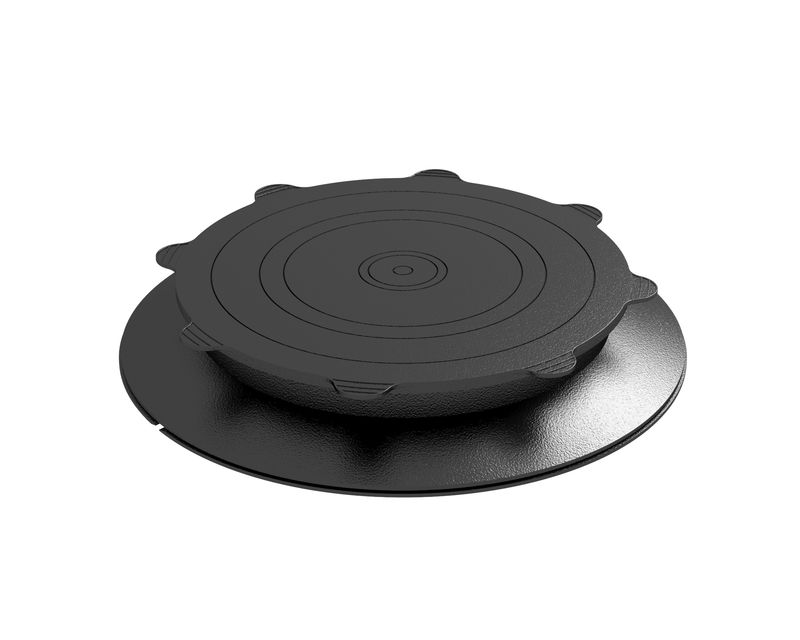

Universal sub-roof connection adapter NW 20

Universal sub-roof connection adapter NW 20

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 150/160

Productgamma voor dakafwerking en de beste bescherming

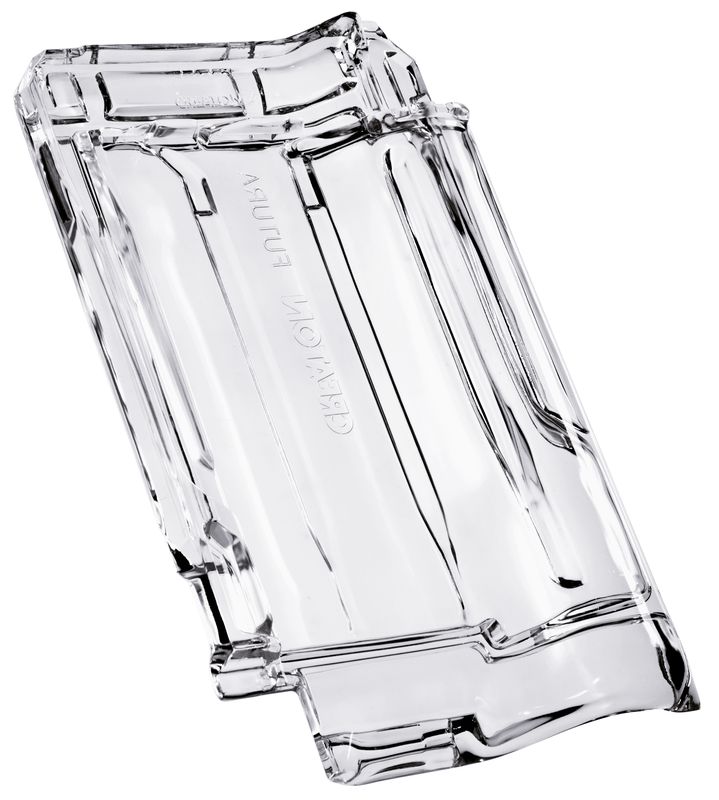

FUT acryl lichtpan

FUT acryl lichtpan

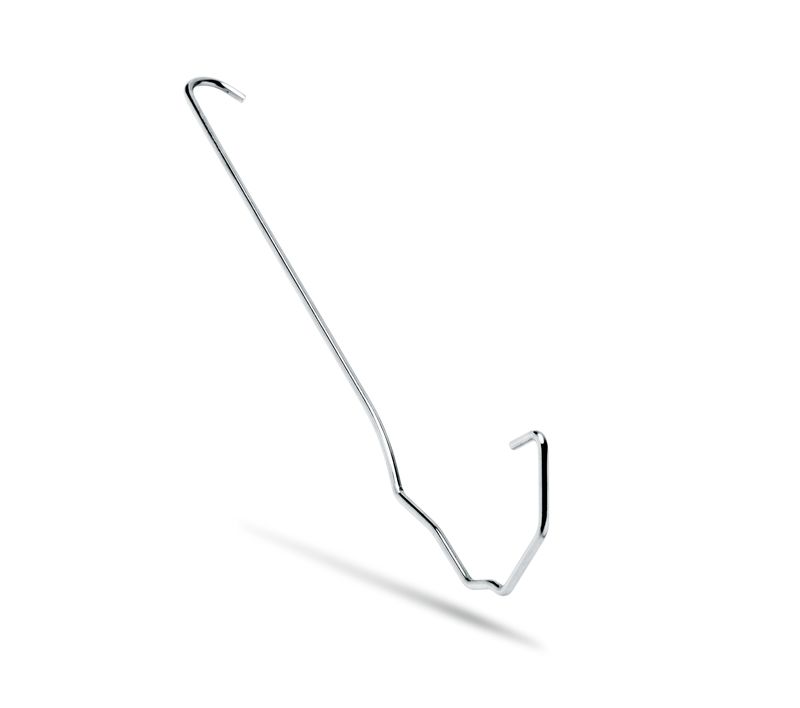

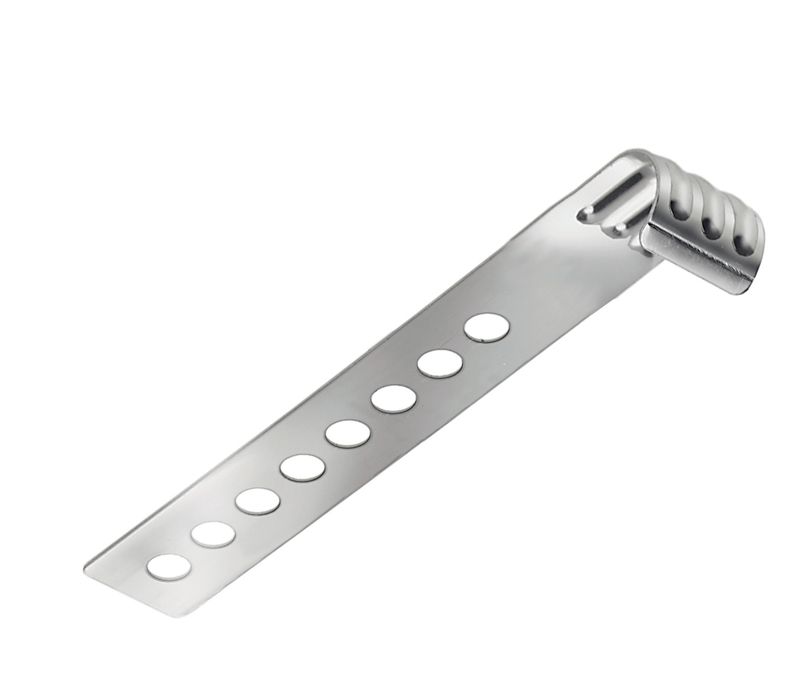

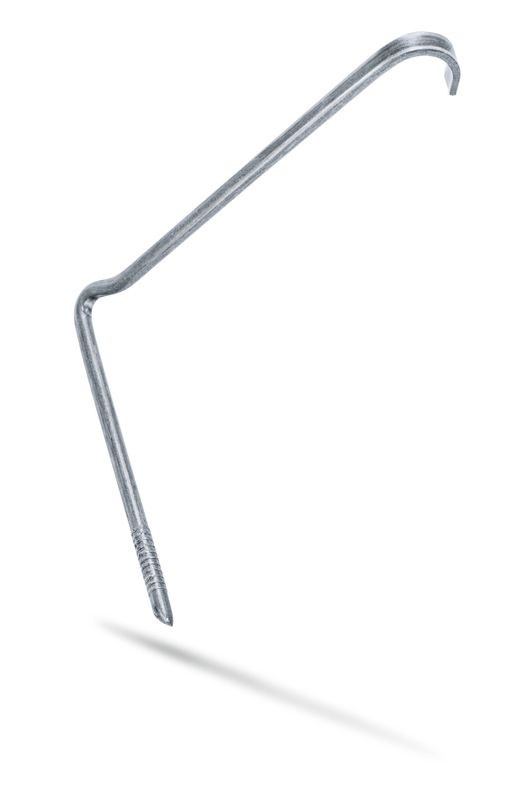

Storm clip in zinc-aluminium, hanger clip for 40/60 battens (BAL, PRE) and 40/50 battens (FUT, MAG)

Storm clip in zinc-aluminium, hanger clip for 40/60 battens (BAL, PRE) and 40/50 battens (FUT, MAG)

Panhaak (MAG, BAL, FUT, PRE)

Panhaak (MAG, BAL, FUT, PRE)

Ridge clip aluminium PDZ (universal shed fastening clip)

Ridge clip aluminium PDZ (universal shed fastening clip)

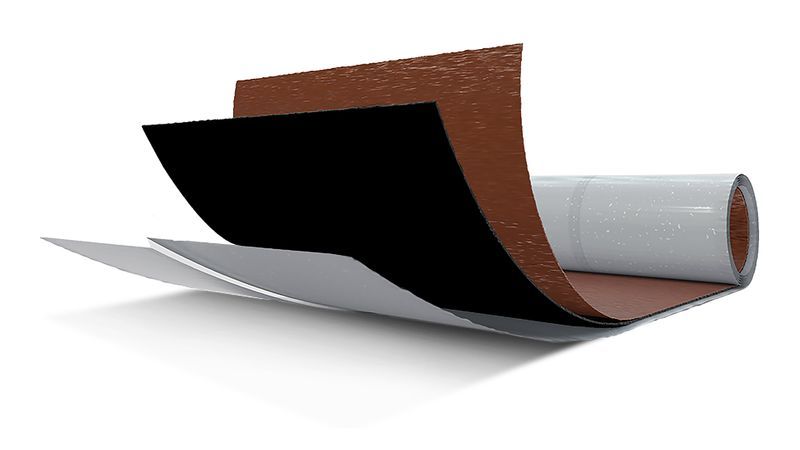

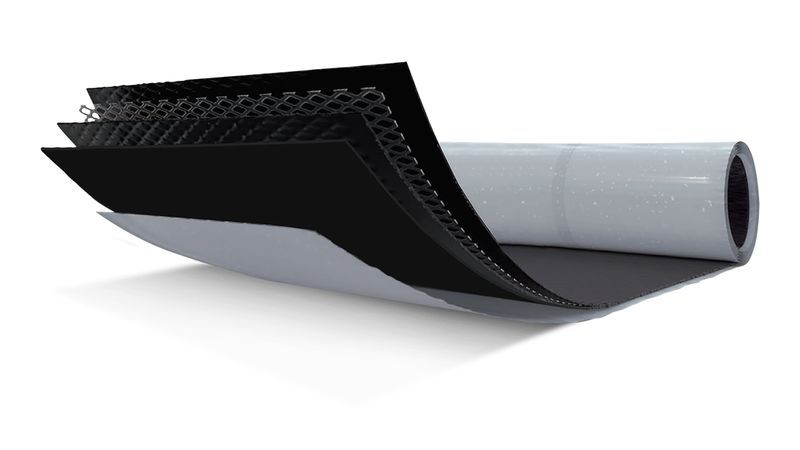

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

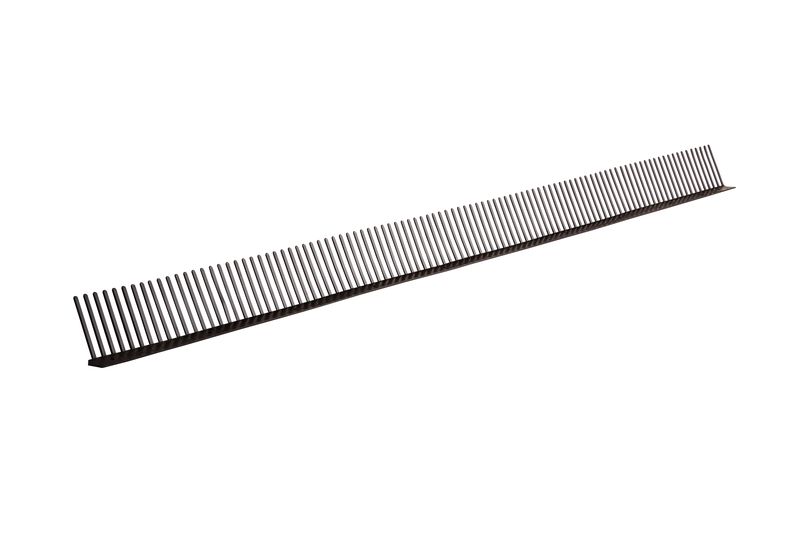

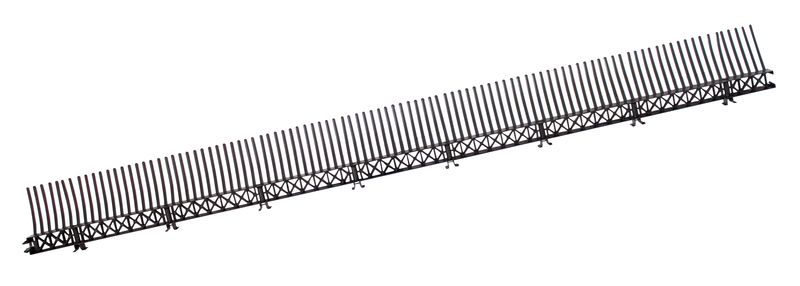

Verluchtingskam

Verluchtingskam

Verluchtingskam

Verluchtingskam

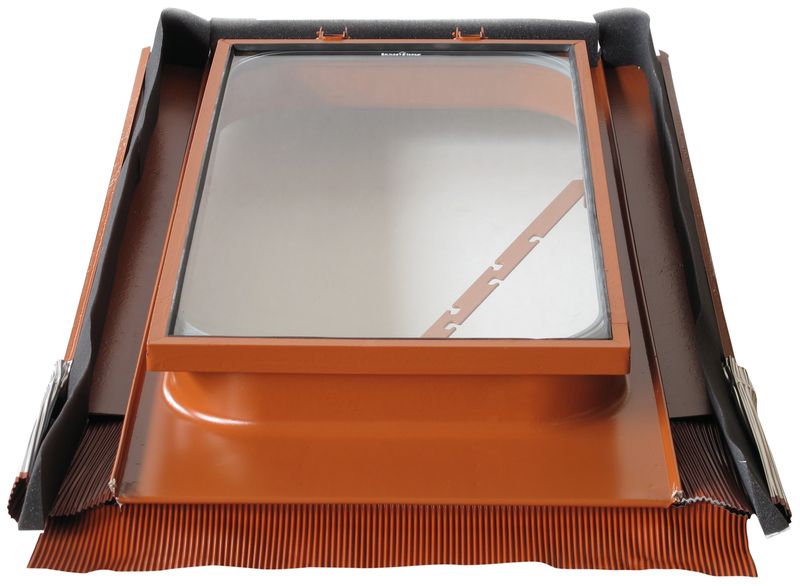

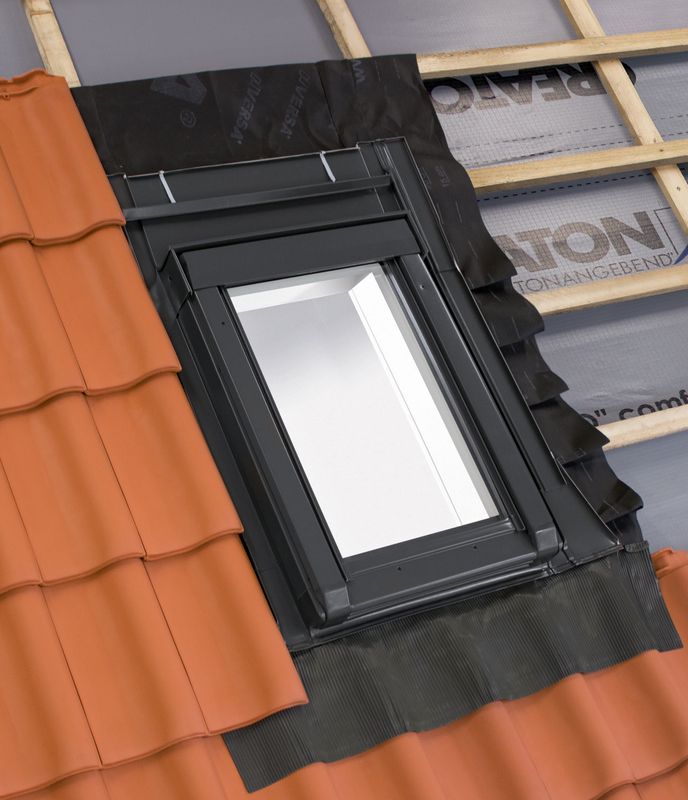

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Thermally-insulated roof access hatch 55 x 78 cm

Thermally-insulated roof access hatch 55 x 78 cm

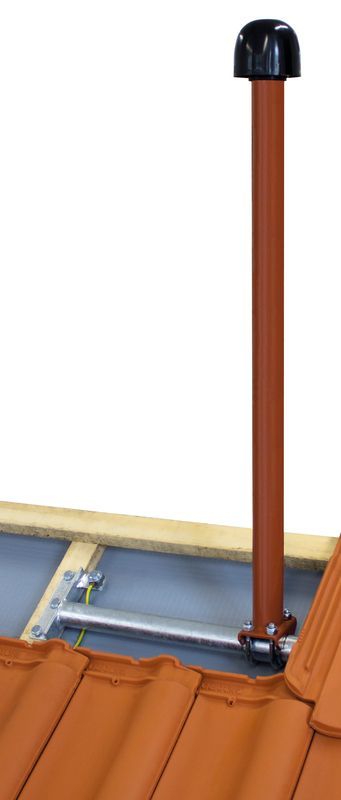

Satellite and aerial mast galvanised or colour coated

Satellite and aerial mast galvanised or colour coated

Acrylic paint 250 ml

Acrylic paint 250 ml

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (BAL, PRE)

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (BAL, PRE)

Storm clip in zinc-aluminium, hanger clip for 40/60 battens (MEL) and 40/50 battens (BAL, PRE)

Storm clip in zinc-aluminium, hanger clip for 40/60 battens (MEL) and 40/50 battens (BAL, PRE)

Nok/Vorst-systemen voor dakpannen

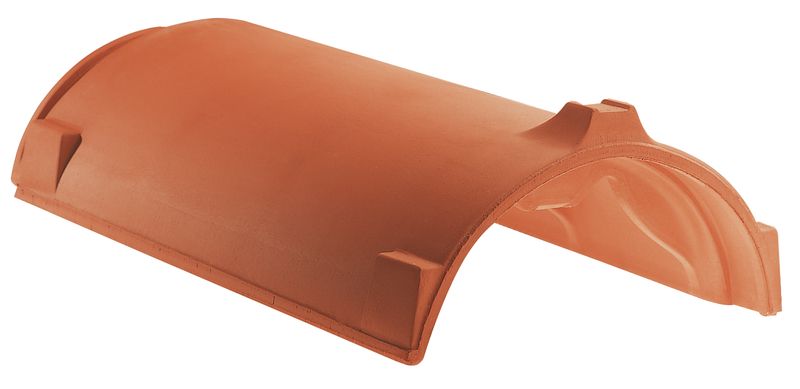

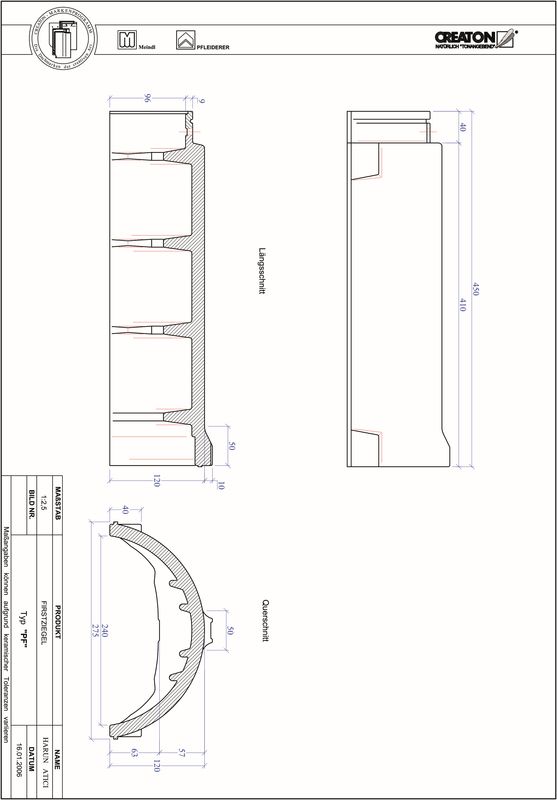

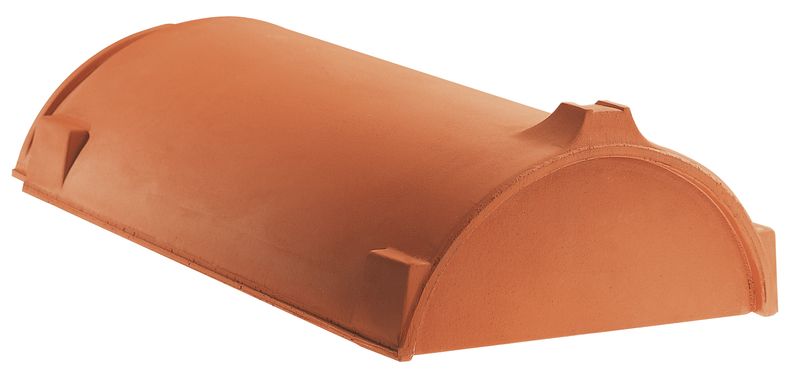

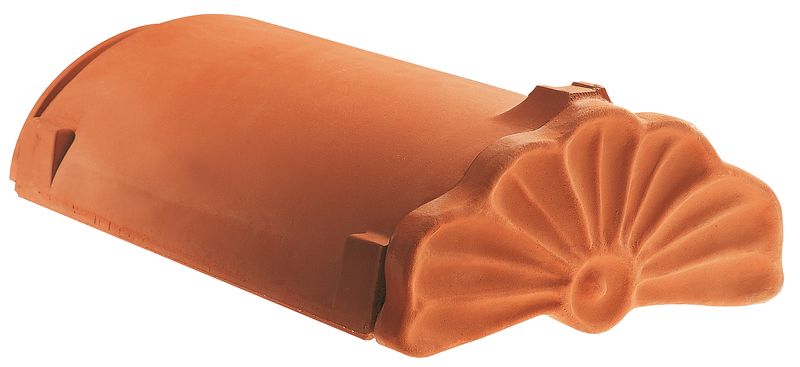

GOG vorst/nok PF

GOG vorst/nok PF

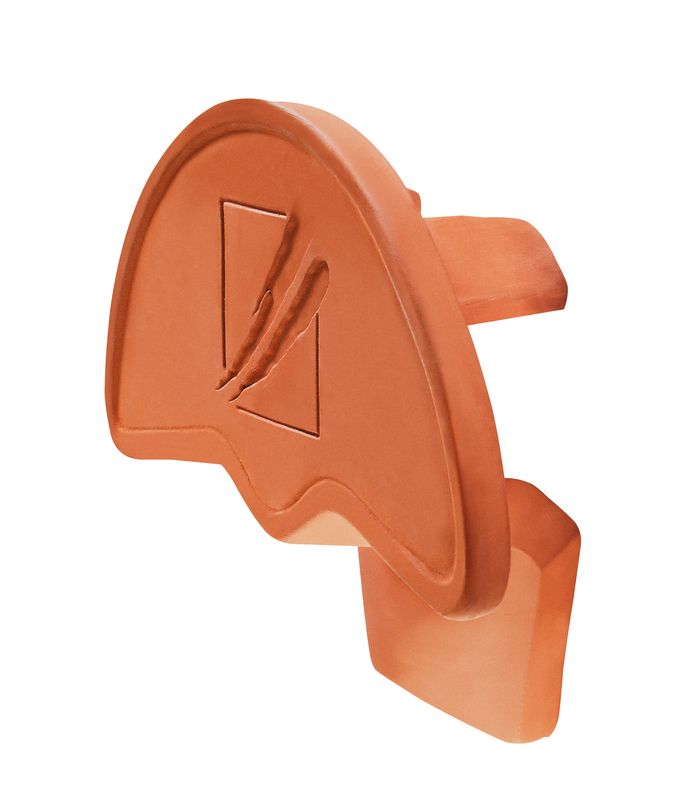

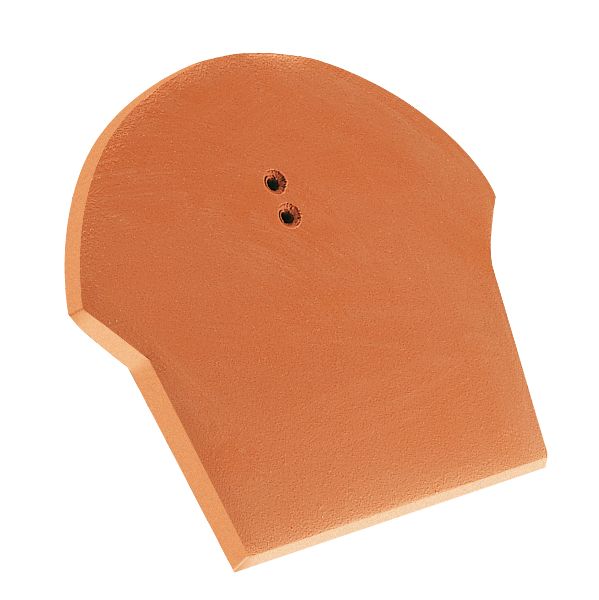

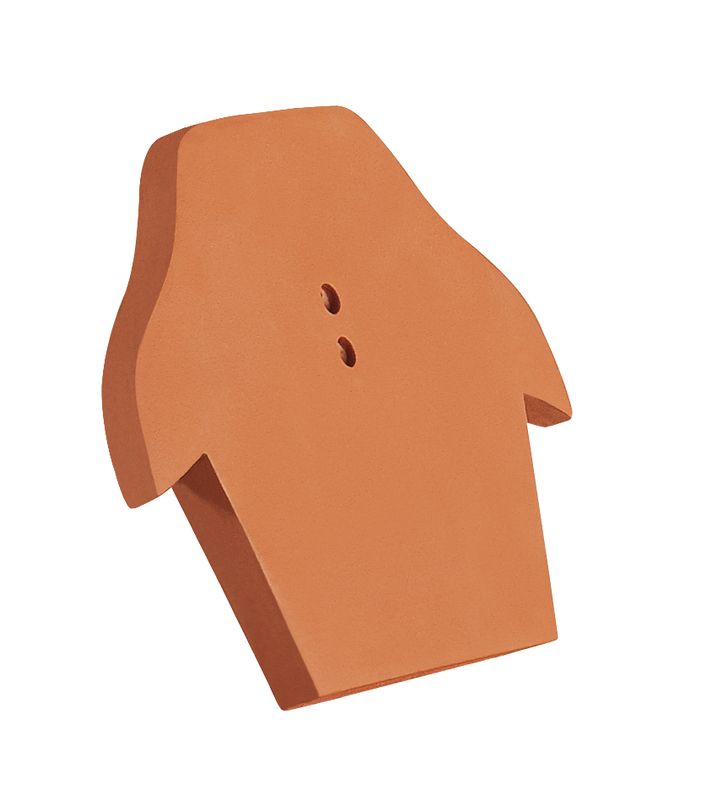

GOG vorst/nok begin- en eindschijf PF

GOG vorst/nok begin- en eindschijf PF

GOG hoekkeperbeginstuk PF

GOG hoekkeperbeginstuk PF

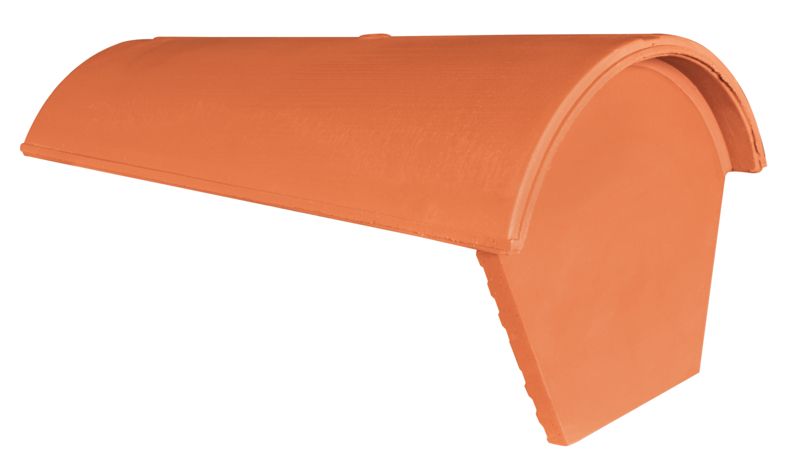

Hip starter ceramic round closure PF GOG (clay)

Hip starter ceramic round closure PF GOG (clay)

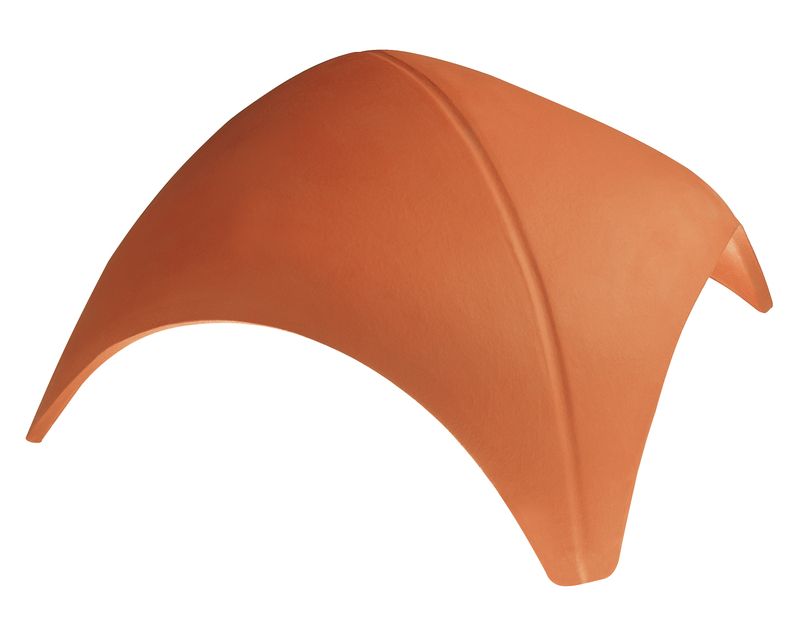

GOG broekstuk PF 3-assig

GOG broekstuk PF 3-assig

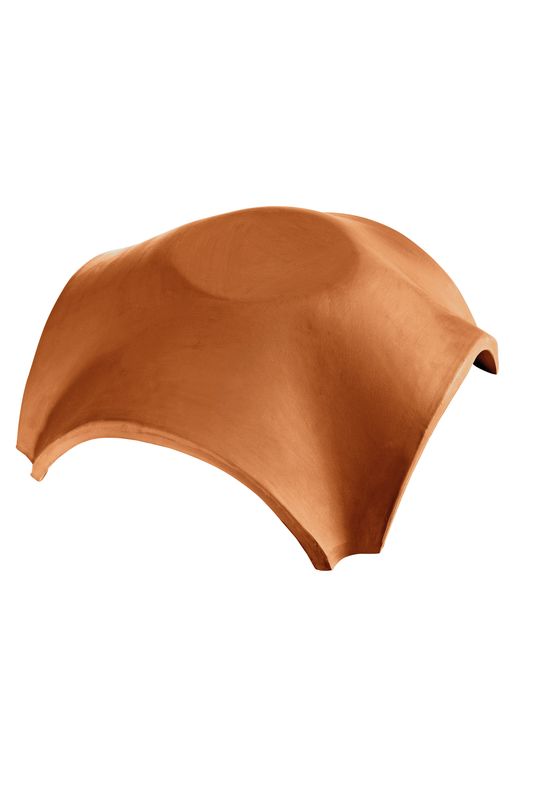

GOG broekstuk PF 4-assig

GOG broekstuk PF 4-assig

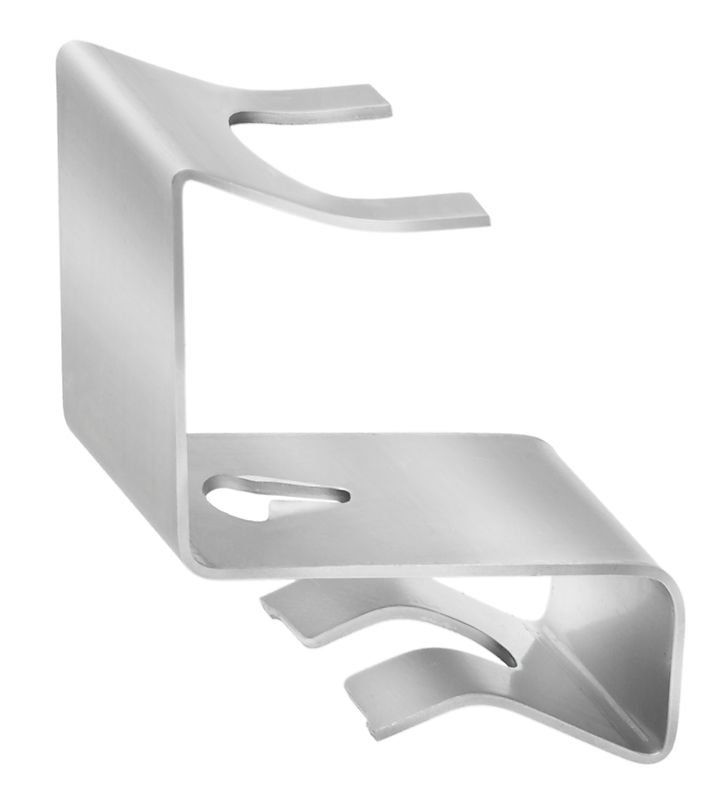

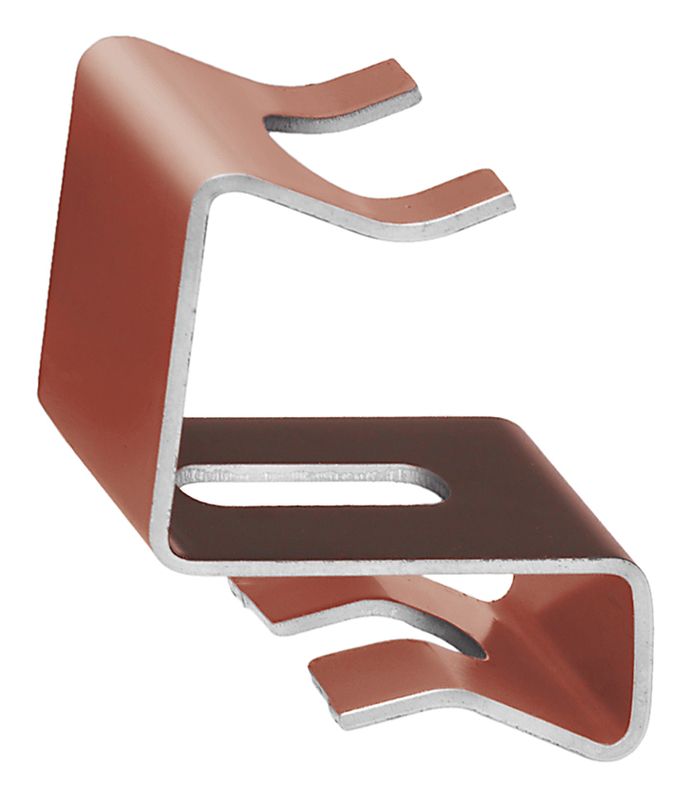

Ridge clip aluminium PF GOG

Ridge clip aluminium PF GOG

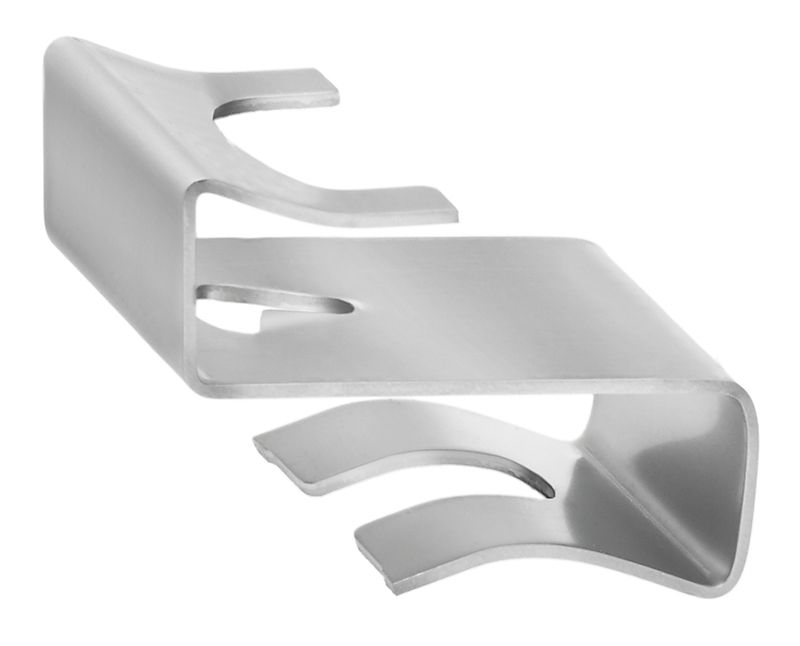

FIRSTFIX ridge clip stainless steel PF GOG

FIRSTFIX ridge clip stainless steel PF GOG

GOG vorst/nok PF

GOG vorst/nok PF

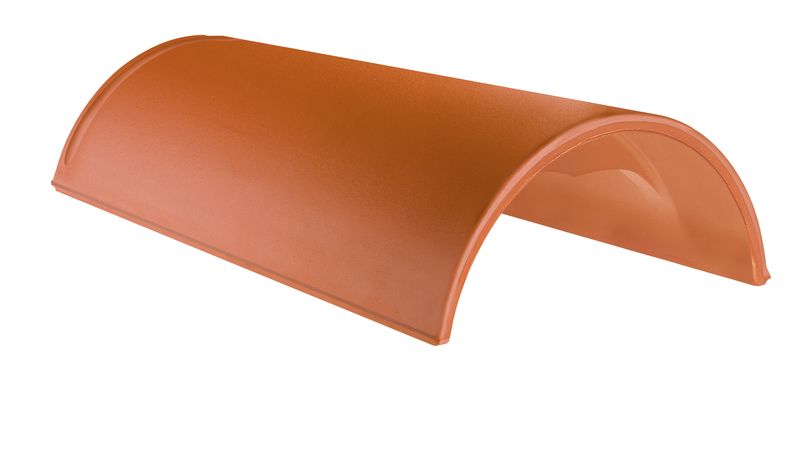

Ridge clip aluminium PKO GOG

Ridge clip aluminium PKO GOG

FIRSTFIX ridge clip stainless steel PKO GOG

FIRSTFIX ridge clip stainless steel PKO GOG

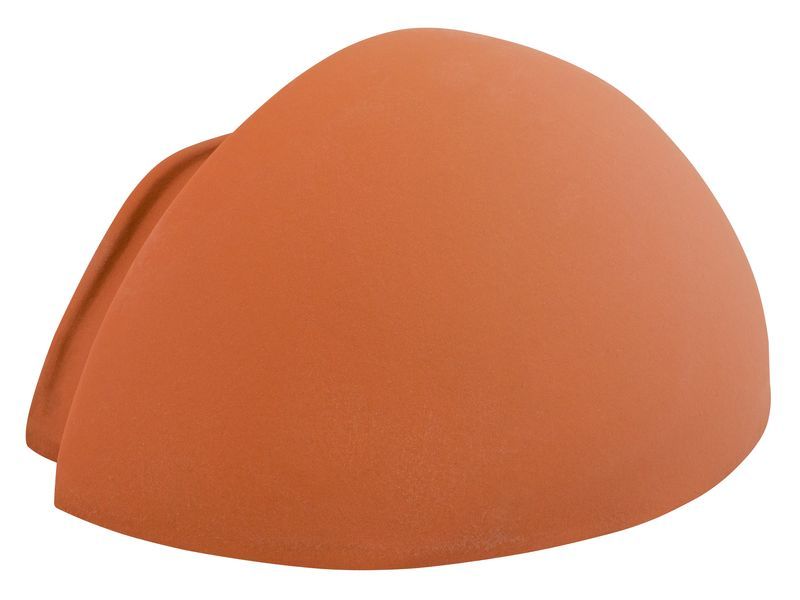

Hip starter ceramic round closure PKO GOG (clay)

Hip starter ceramic round closure PKO GOG (clay)

Function starter and termination plate ceramic type 1 PR GOG (clay)

Function starter and termination plate ceramic type 1 PR GOG (clay)

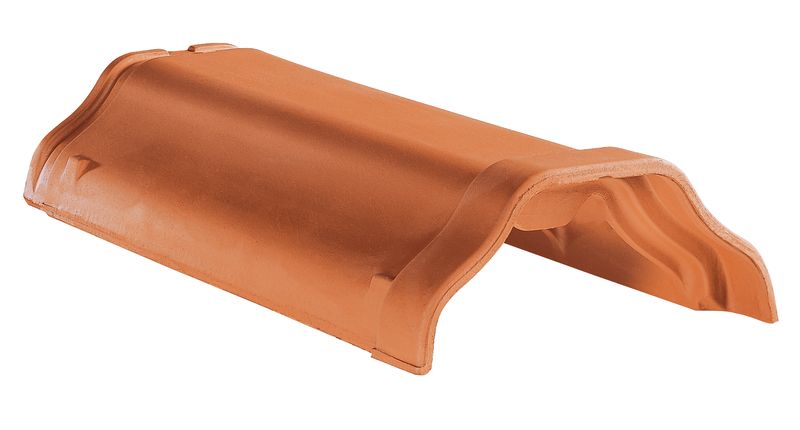

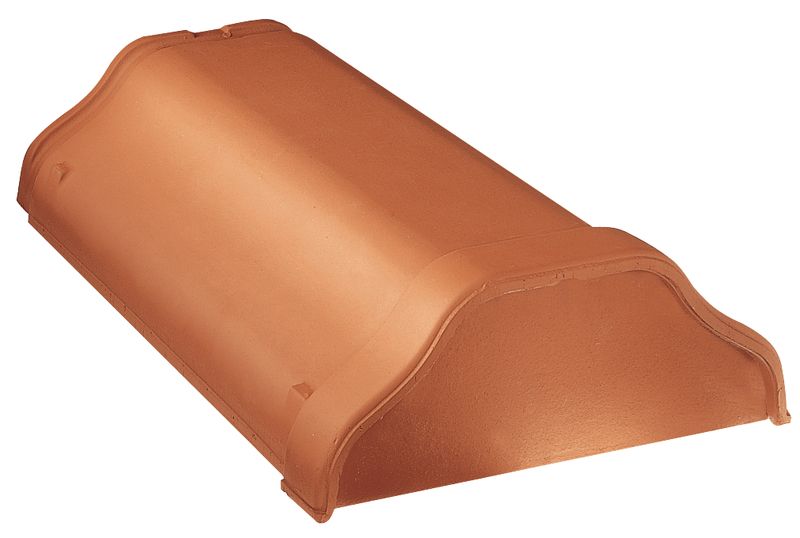

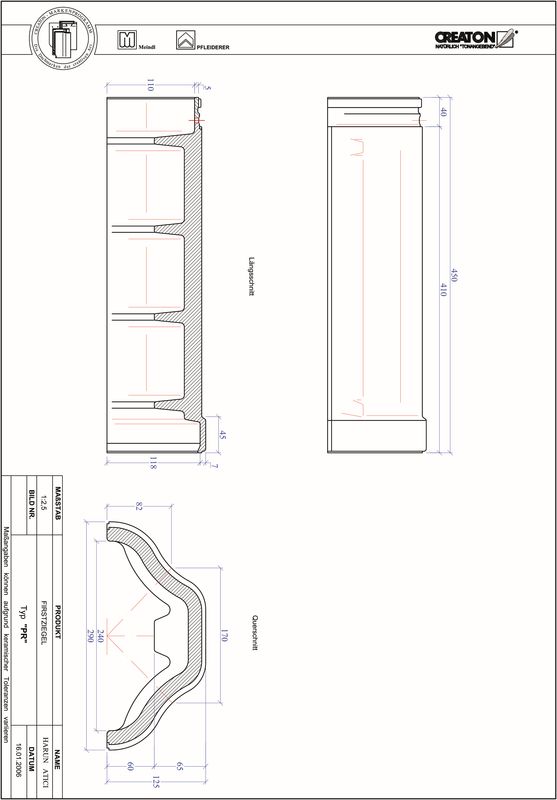

GOG ridge tile PR

GOG ridge tile PR

GOG ridge starter and termination plate ceramic PR

GOG ridge starter and termination plate ceramic PR

GOG vorst/nok begin- en eindschijf PF

GOG vorst/nok begin- en eindschijf PF

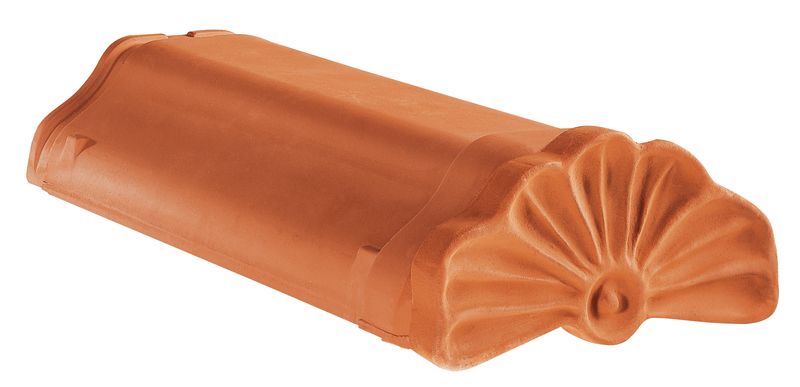

Hip starter ceramic with scallop PR GOG (clay)

Hip starter ceramic with scallop PR GOG (clay)

GOG hip starter ceramic PR

GOG hip starter ceramic PR

Hip starter ceramic with scallop PF GOG (clay)

Hip starter ceramic with scallop PF GOG (clay)

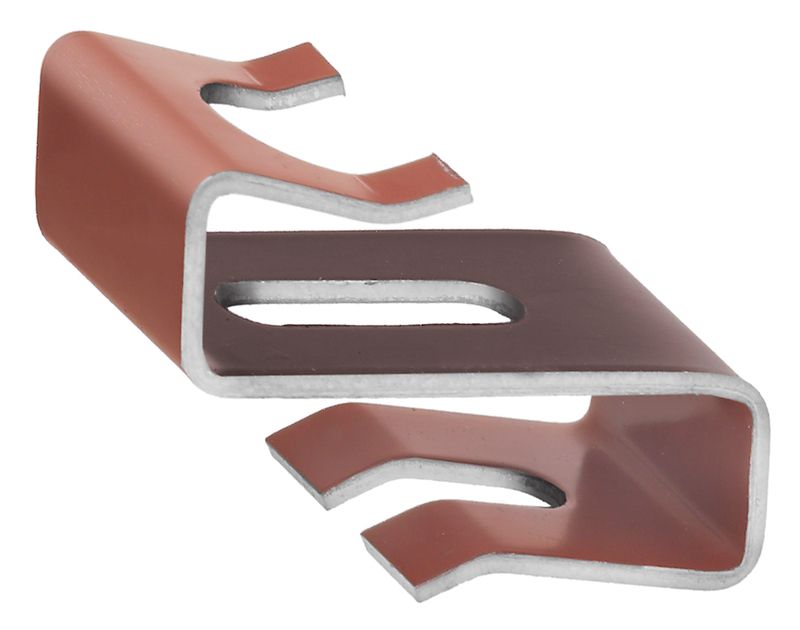

Ridge clip aluminium PR

Ridge clip aluminium PR

FIRSTFIX ridge clip stainless steel PR

FIRSTFIX ridge clip stainless steel PR

GOG vorst/nok begin- en eindschijf PF

GOG vorst/nok begin- en eindschijf PF

GOG vorst/nok begin- en eindschijf PF

GOG vorst/nok begin- en eindschijf PF

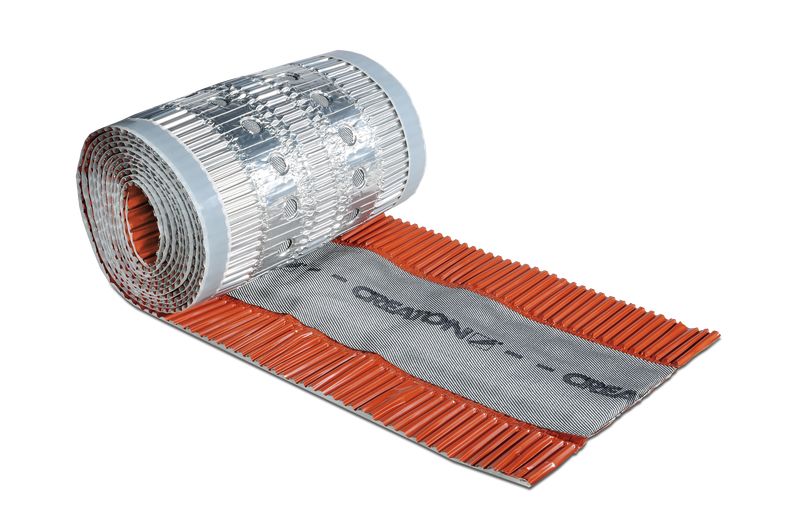

Ondernokrol 220 (CREAROLL ALU)

Ondernokrol 220 (CREAROLL ALU)

Ondernokrol 300 (CREAROLL ALU)

Ondernokrol 300 (CREAROLL ALU)

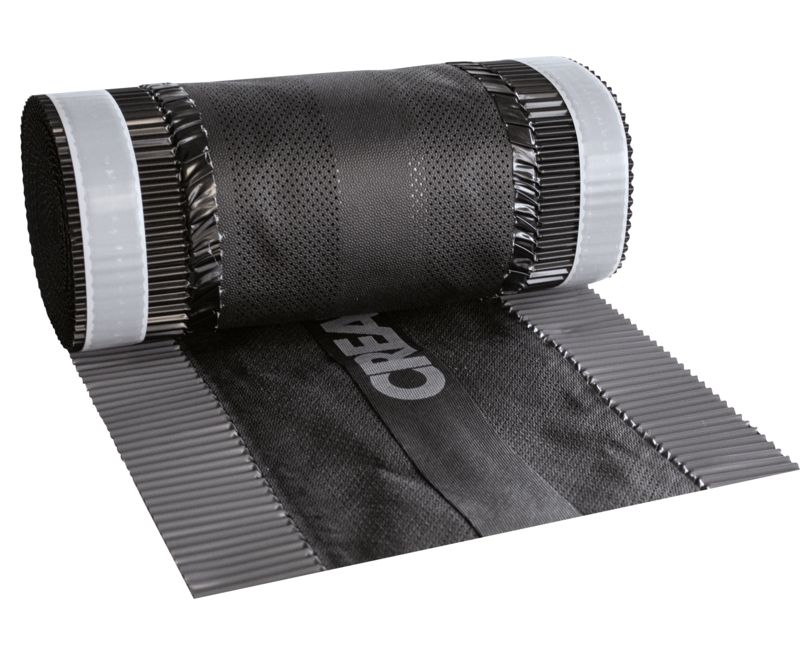

Ondernokrol 220 (CREAROLL PP)

Ondernokrol 220 (CREAROLL PP)

Ondernokrol 310 (CREAROLL PP)

Ondernokrol 310 (CREAROLL PP)

Ondernokrol 390 (CREAROLL PP)

Ondernokrol 390 (CREAROLL PP)

Productgamma voor sneeuwbescherming, toegang tot het dak en solarinstallaties in metaal

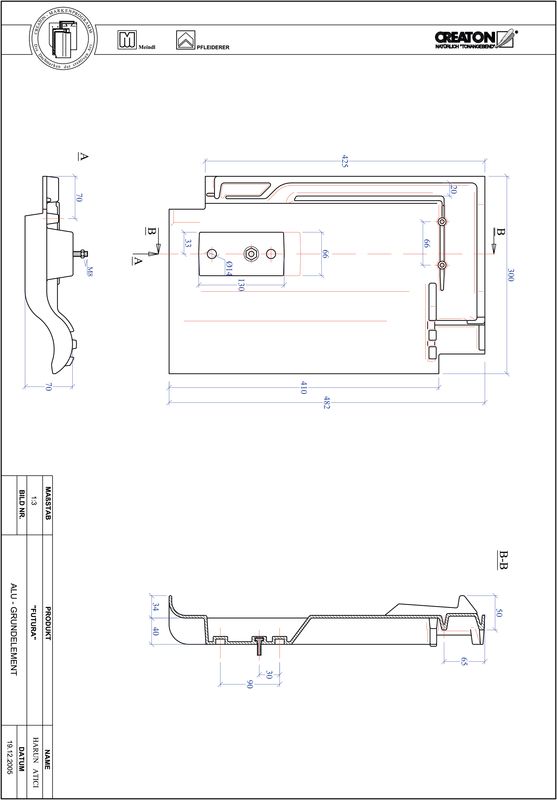

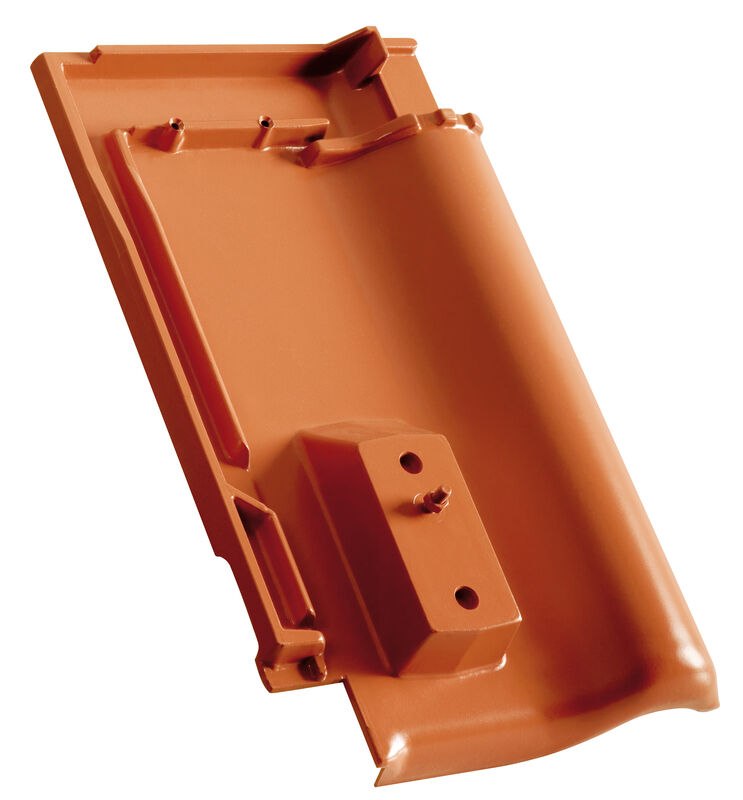

FUT aluminium basiselement

FUT aluminium basiselement

Solar element bracket GRUEL standard (clay)

Solar element bracket GRUEL standard (clay)

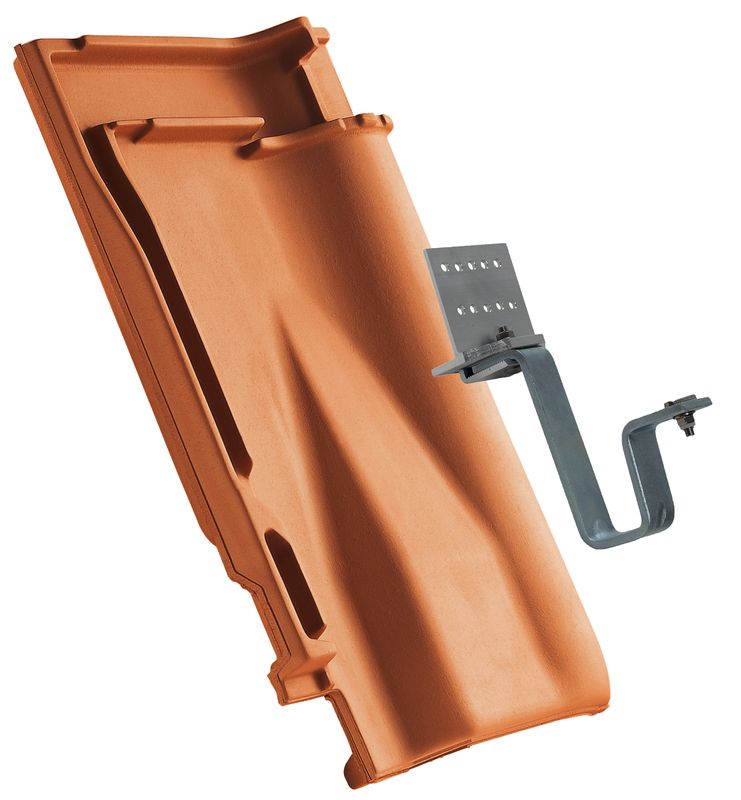

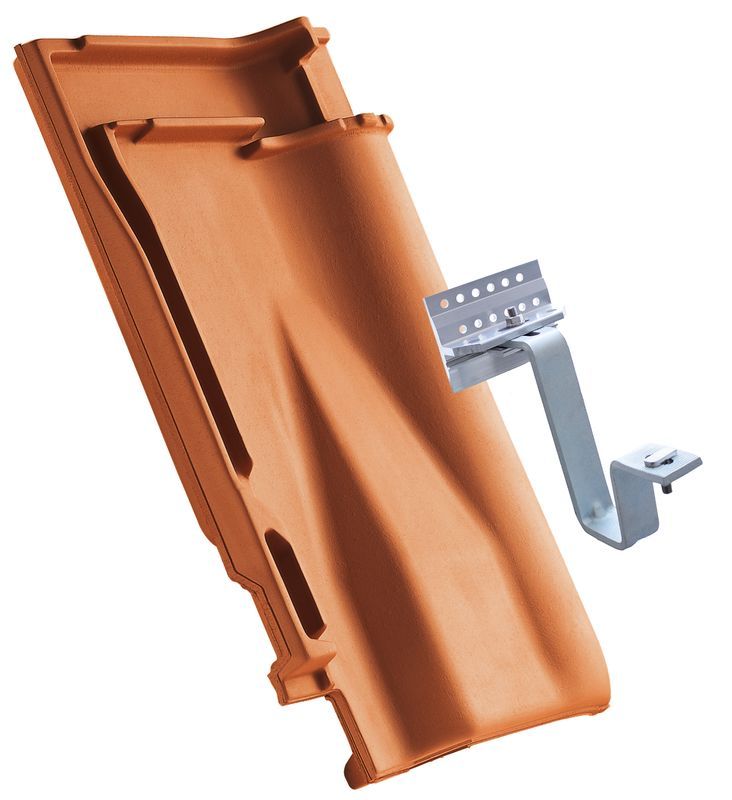

FUT solar system bracket kit for plank installation

FUT solar system bracket kit for plank installation

FUT solar system bracket kit for rafter installation

FUT solar system bracket kit for rafter installation

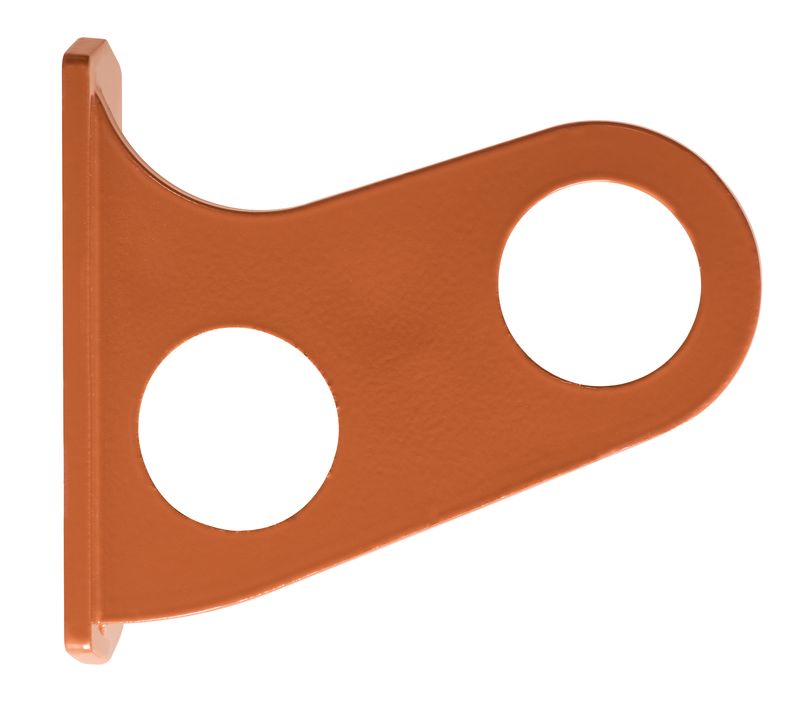

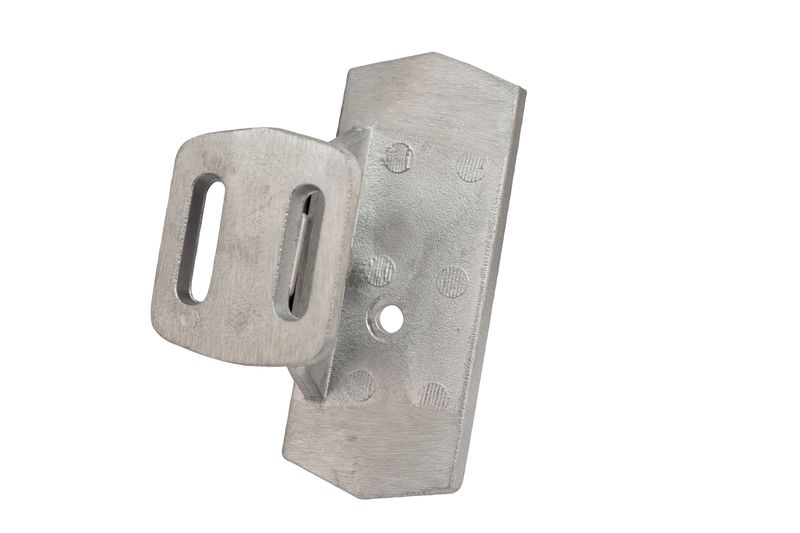

Mountain snow guard pipe support

Mountain snow guard pipe support

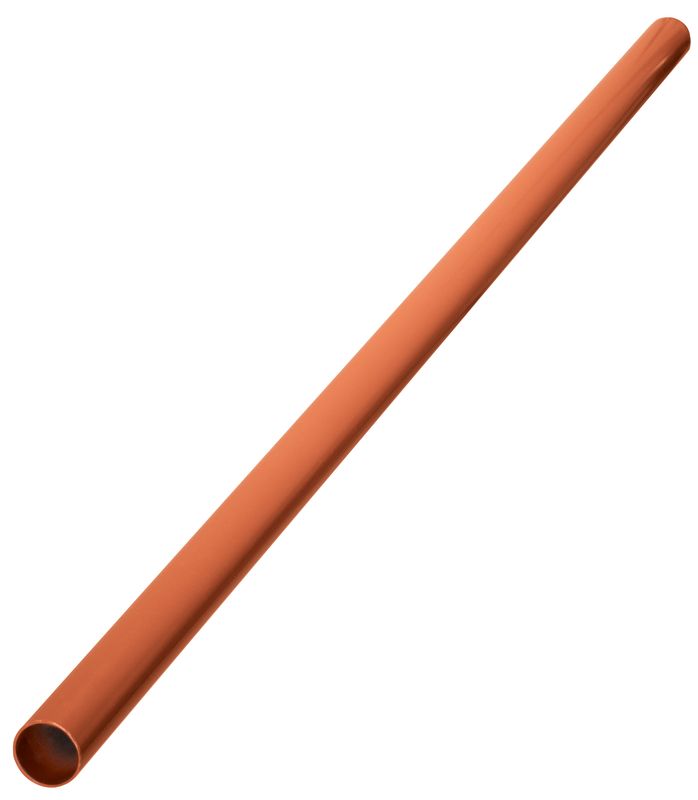

Mountain snow guard pipe Ø 40 mm, length 3 m

Mountain snow guard pipe Ø 40 mm, length 3 m

Universal mountain snow guard end caps

Universal mountain snow guard end caps

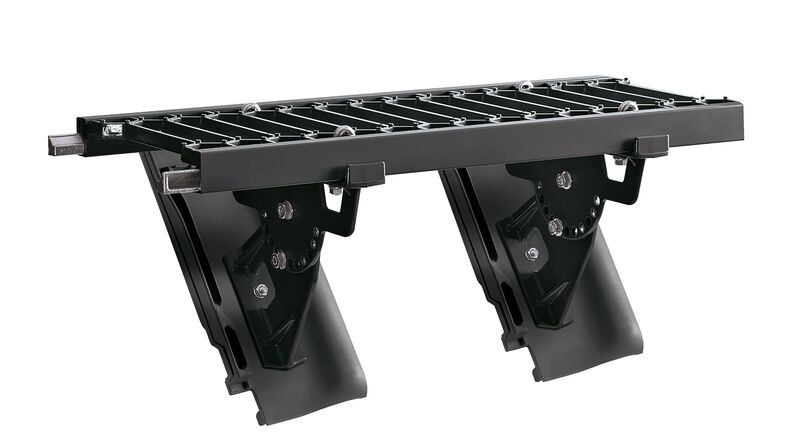

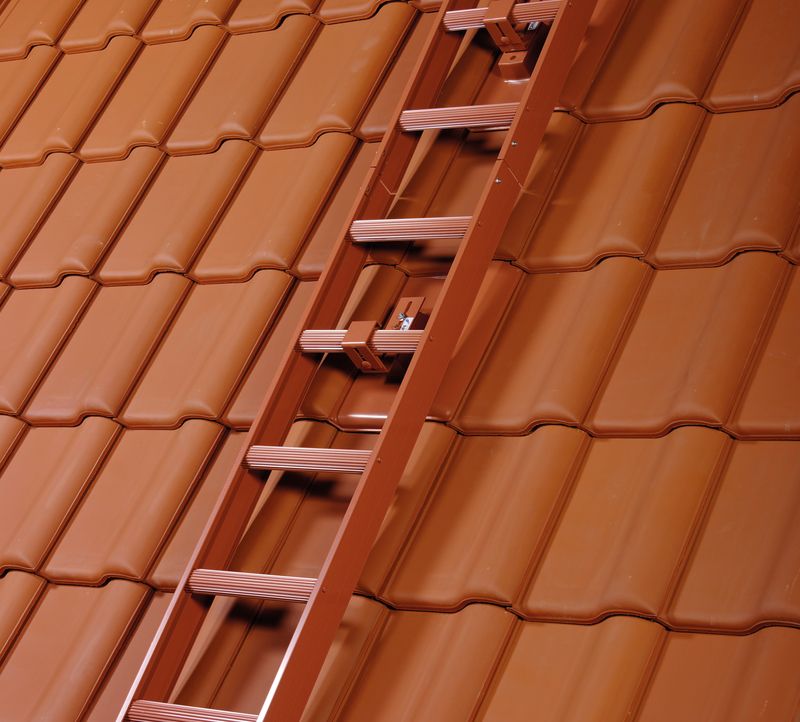

Roof ladder

Roof ladder

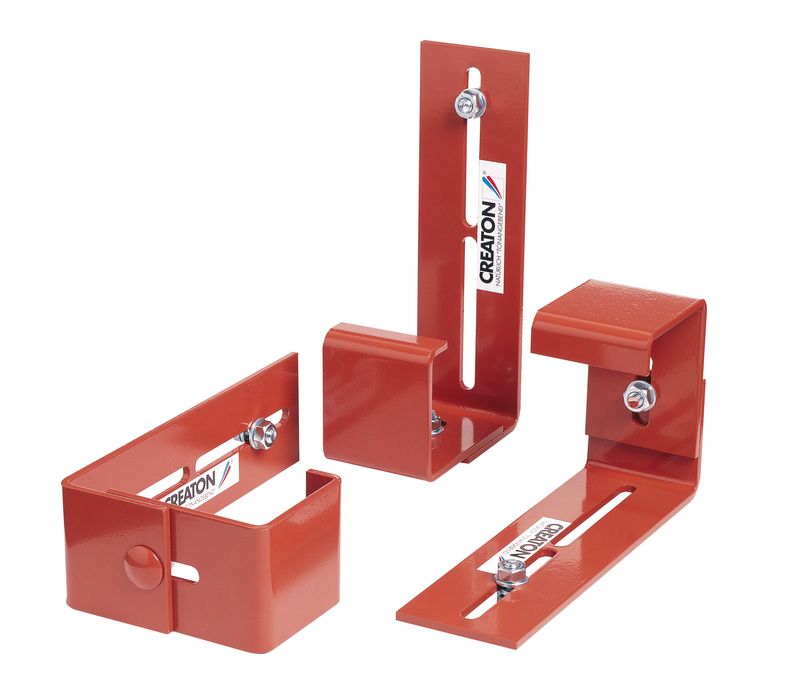

Roof ladder bracket

Roof ladder bracket

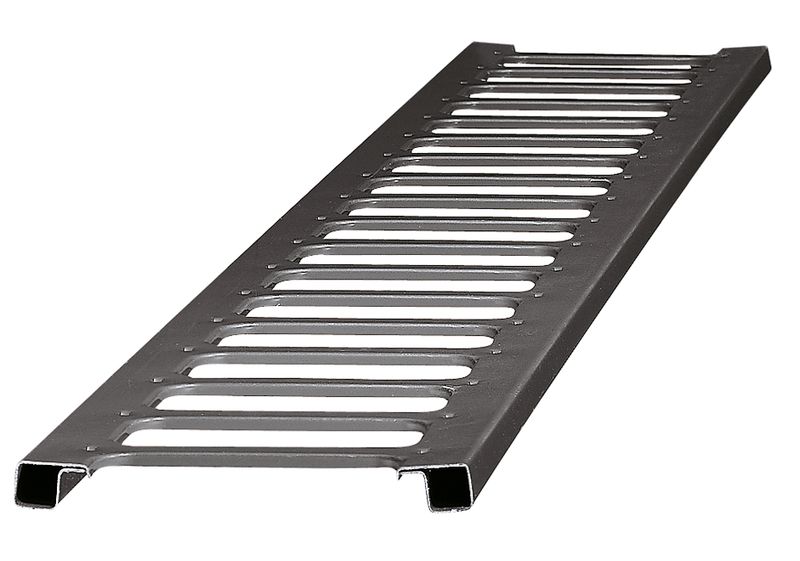

Grid tread aluminium 150 x 25 cm

Grid tread aluminium 150 x 25 cm

Snow guard grid solid 1.50 m

Snow guard grid solid 1.50 m

Connection sleeve for mountain snow guard pipe Ø 40 mm

Connection sleeve for mountain snow guard pipe Ø 40 mm
