HEIDELBERG

Klassevolle betondakpan

HEIDELBERG is een dubbelgewelfde symmetrische betondakpan met een klassieke uitstraling. Ze is geschikt voor zowel nieuwbouw als renovatie.

  • Hoog verschuifbereik en verwerkingsgemak
  • Glad oppervlak dankzij microbeton, fijn zand en Planar afwerking

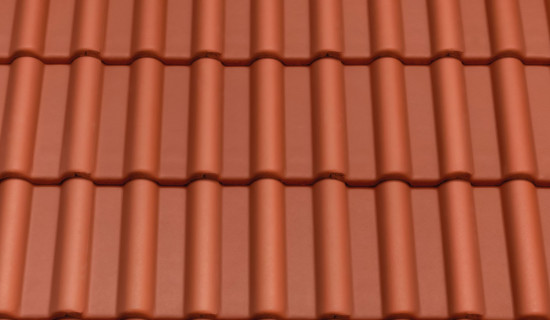

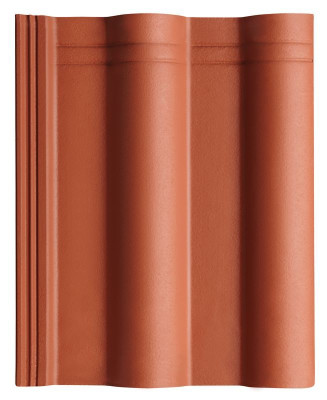

planar Klassiek rood
planar Klassiek rood
planar Donkerbruin
planar Donkerbruin
planar Donkergrijs
planar Donkergrijs

Technische data

Afmetingen (l x b - mm)420 x 334
Gewicht per dakpan (kg)4,6
Stuks per pallet240
Dakhelling (x°)15 ° tot 20° (*)≥20° tot 25°≥25° tot 30°≥30°
Minimum overlap (mm)110958575
Latafstand (mm)310325335345
Aantal pannen / m² (stuks)10,710,39,99,8
Gewicht / m² (kg)49,247,445,545,1

* Dakhellingen tussen 15° en 20° zijn mogelijk mits onder de betondakpannen een waterkerende, dampdoorlatende folie van CREATON wordt toegepast.

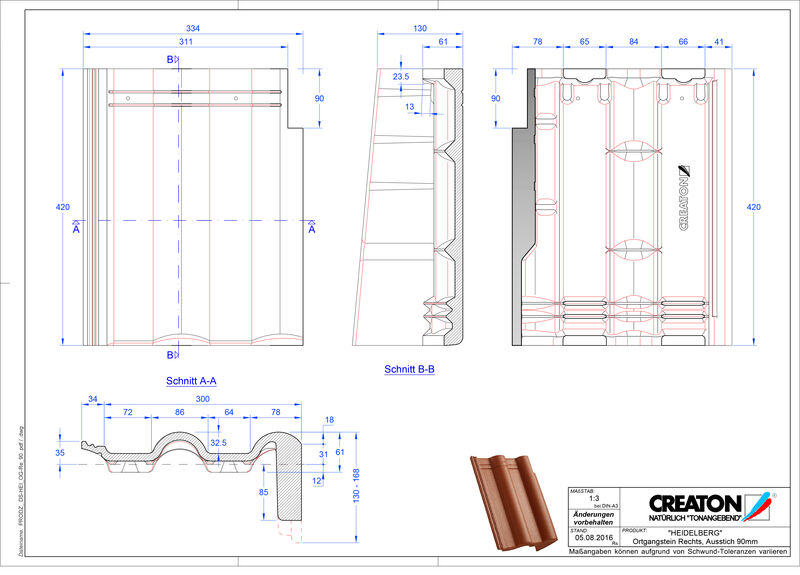

Technische tekeningen

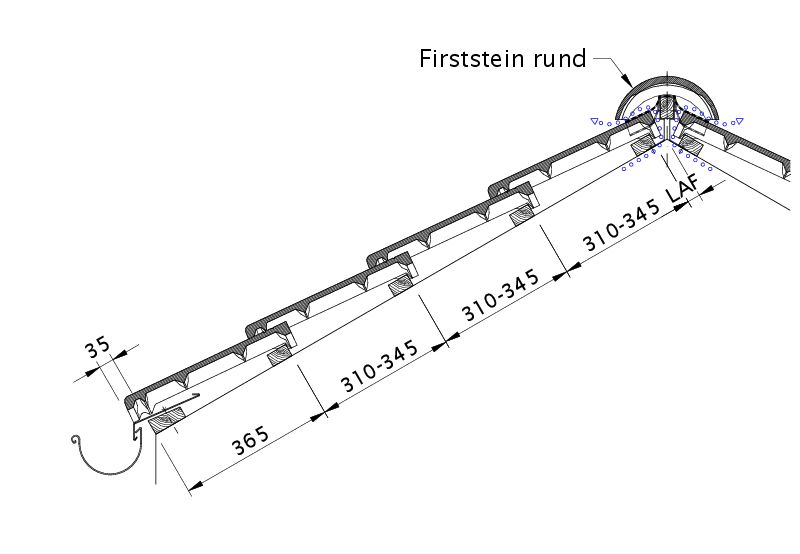

Technische tekening HEIDELBERG DQF DQF
Technische tekening HEIDELBERG DQF DQF

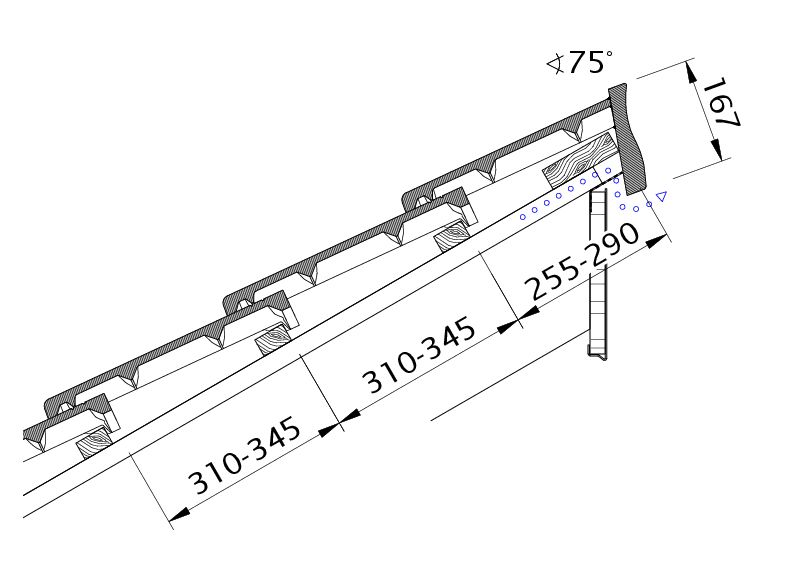

Technische tekening HEIDELBERG PDA PDA
Technische tekening HEIDELBERG PDA PDA

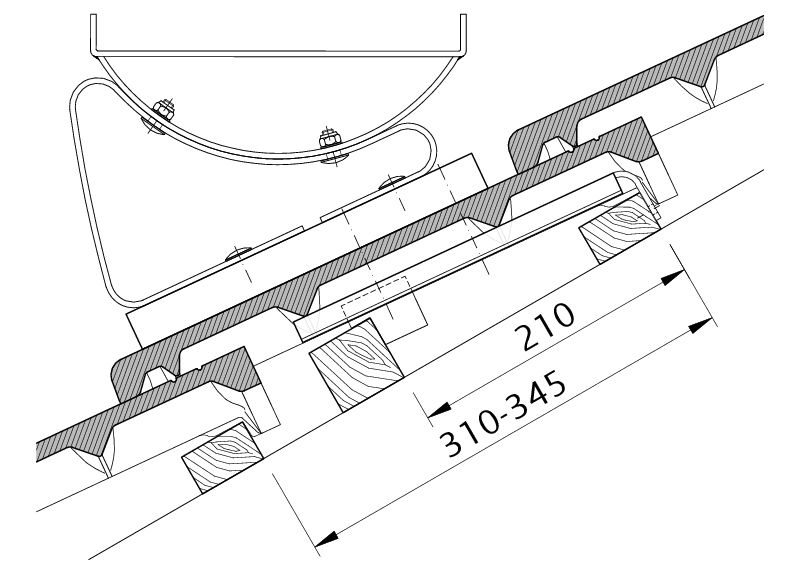

Technische tekening HEIDELBERG FUK FUK
Technische tekening HEIDELBERG FUK FUK

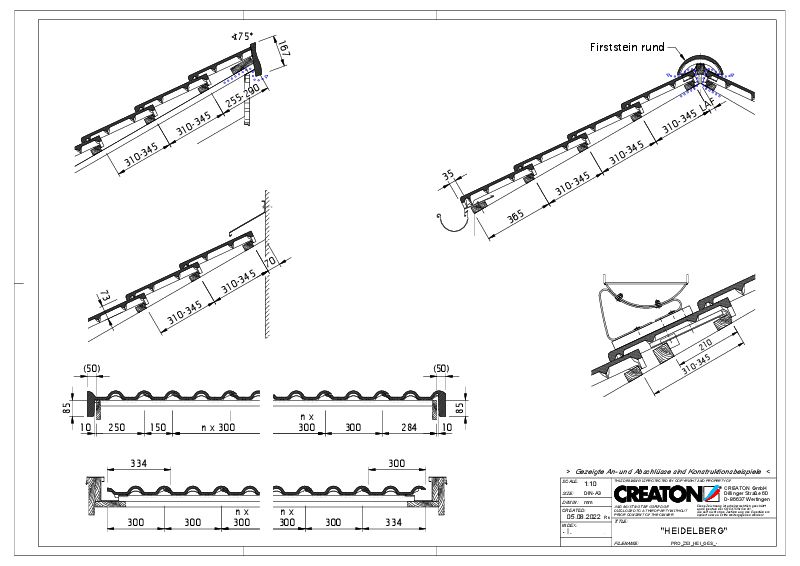

Drawing HEIDELBERG general view GES
Drawing HEIDELBERG general view GES

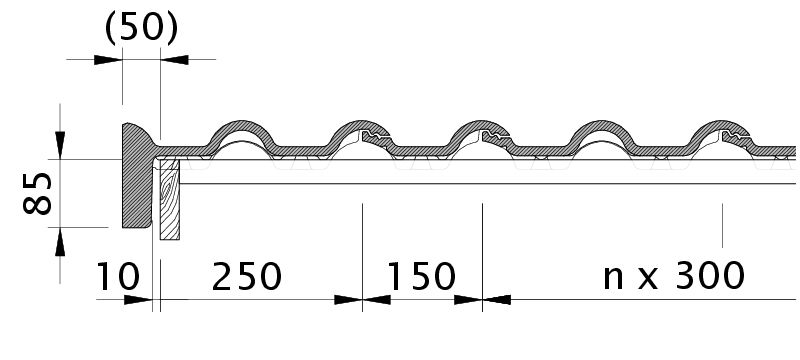

NAMENSKONVENTION#PRO_ZEI_HEI_OBL OBL
NAMENSKONVENTION#PRO_ZEI_HEI_OBL OBL

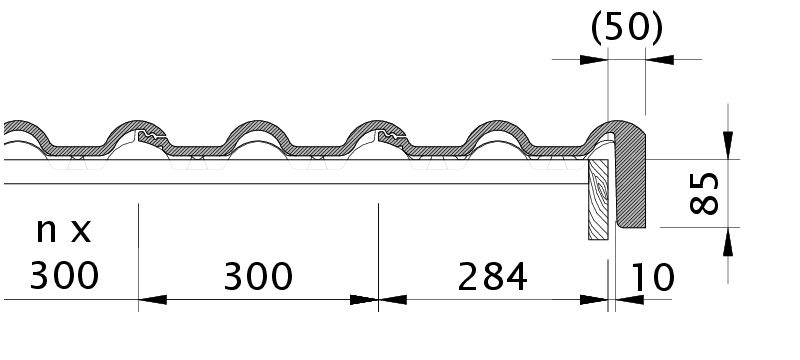

NAMENSKONVENTION#PRO_ZEI_HEI_OBR OBR
NAMENSKONVENTION#PRO_ZEI_HEI_OBR OBR

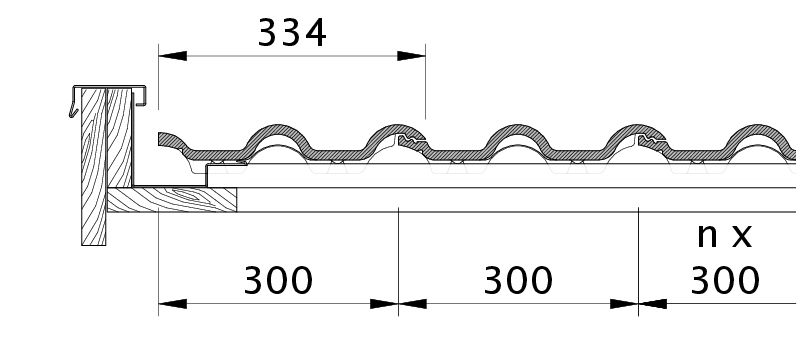

NAMENSKONVENTION#PRO_ZEI_HEI_OGLBL OGLBL
NAMENSKONVENTION#PRO_ZEI_HEI_OGLBL OGLBL

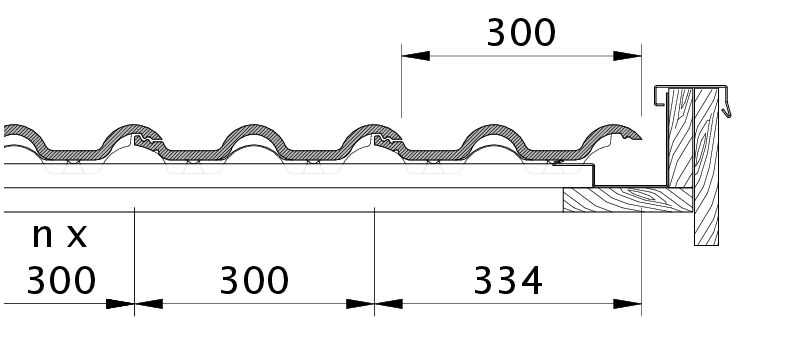

NAMENSKONVENTION#PRO_ZEI_HEI_OGLBR OGLBR
NAMENSKONVENTION#PRO_ZEI_HEI_OGLBR OGLBR

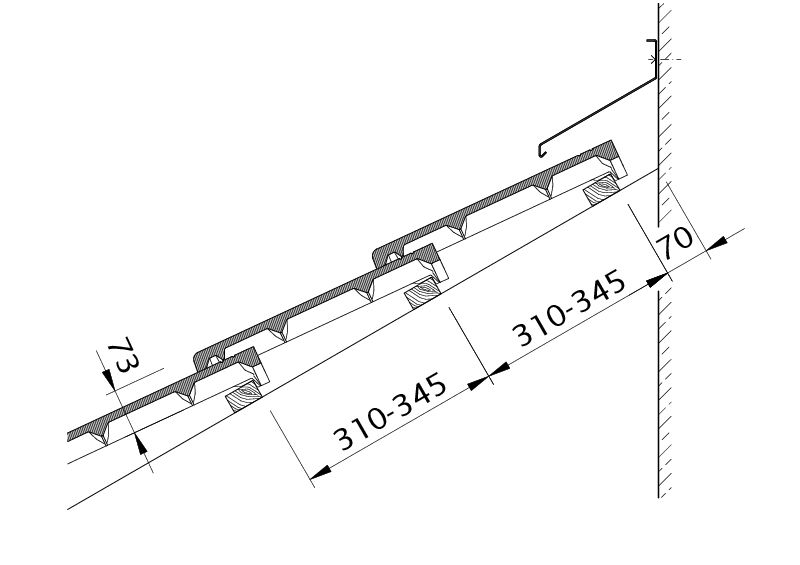

NAMENSKONVENTION#PRO_ZEI_HEI_WMF WMF
NAMENSKONVENTION#PRO_ZEI_HEI_WMF WMF

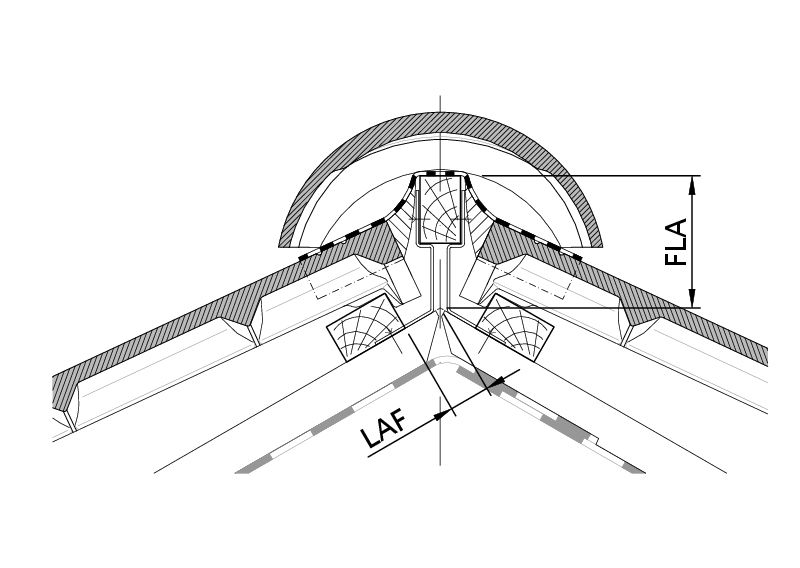

Technische tekening HEIDELBERG LAF LAF
Technische tekening HEIDELBERG LAF LAF

Accessoires

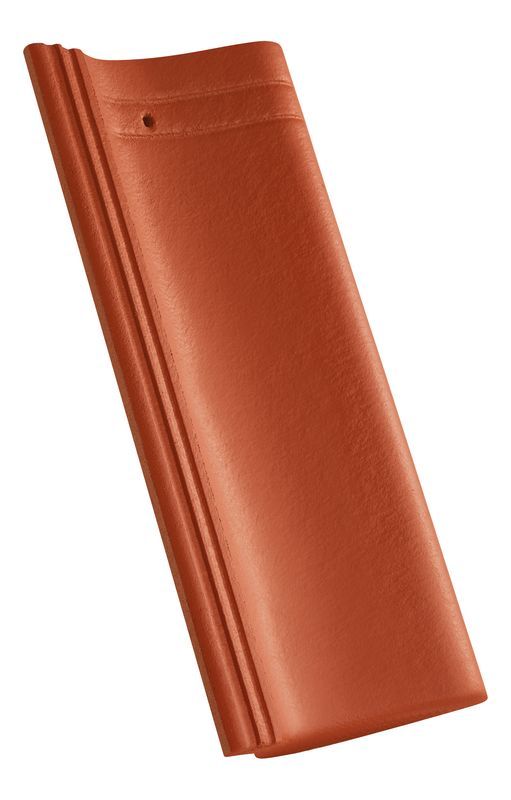

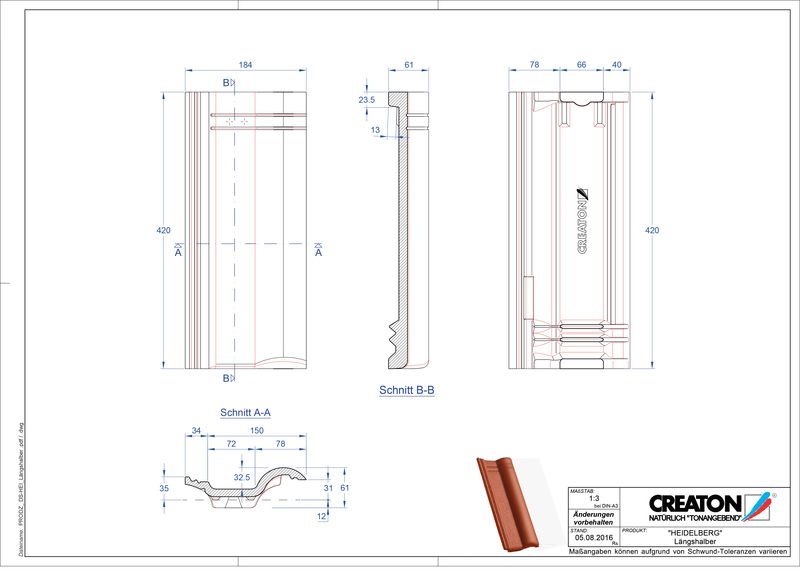

HEI halve pan

HEI halve pan

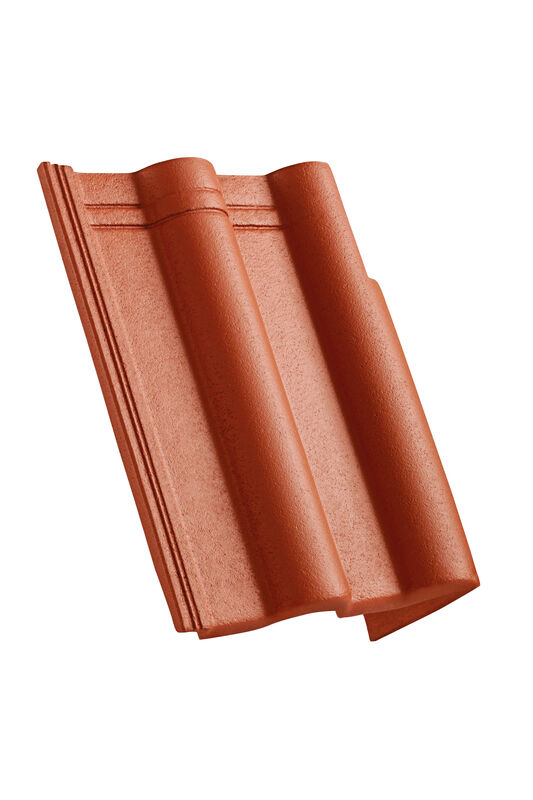

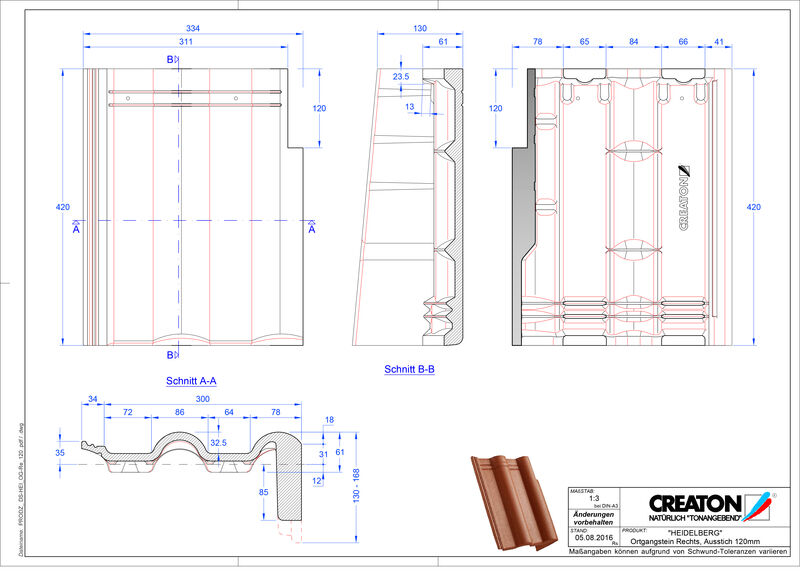

HEI gevelpan rechts 120

HEI gevelpan rechts 120

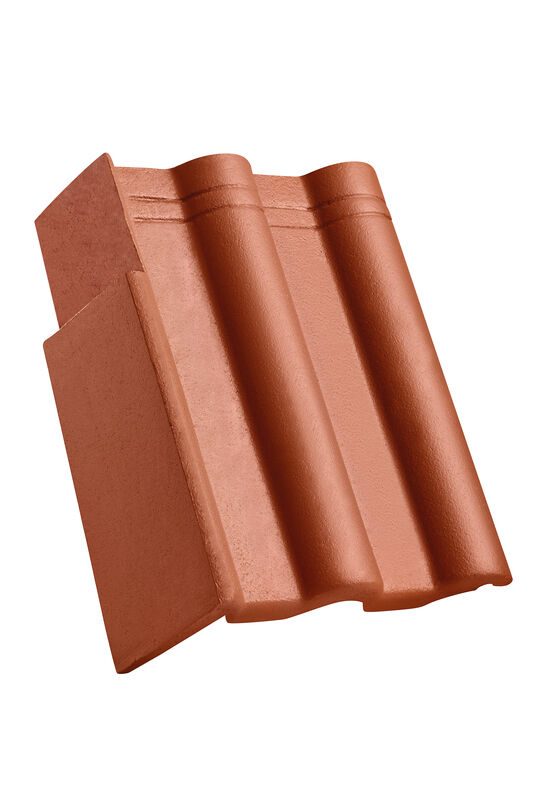

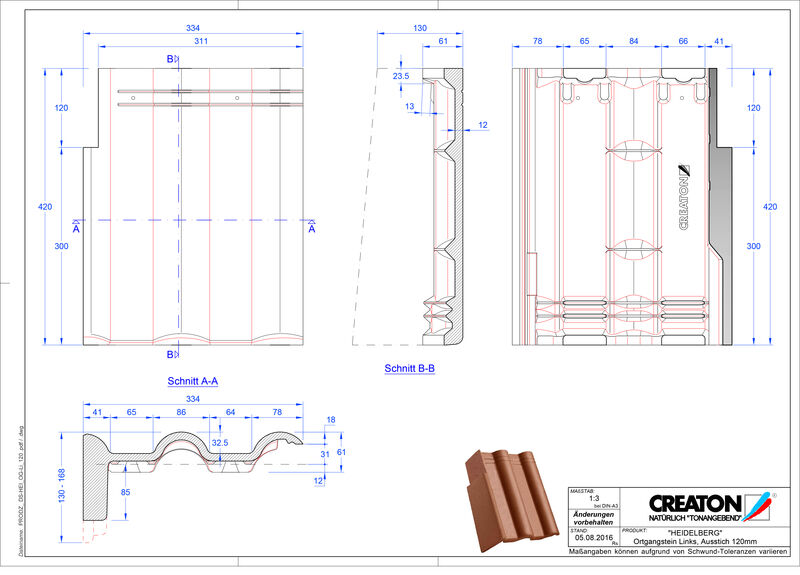

HEI gevelpan links 120

HEI gevelpan links 120

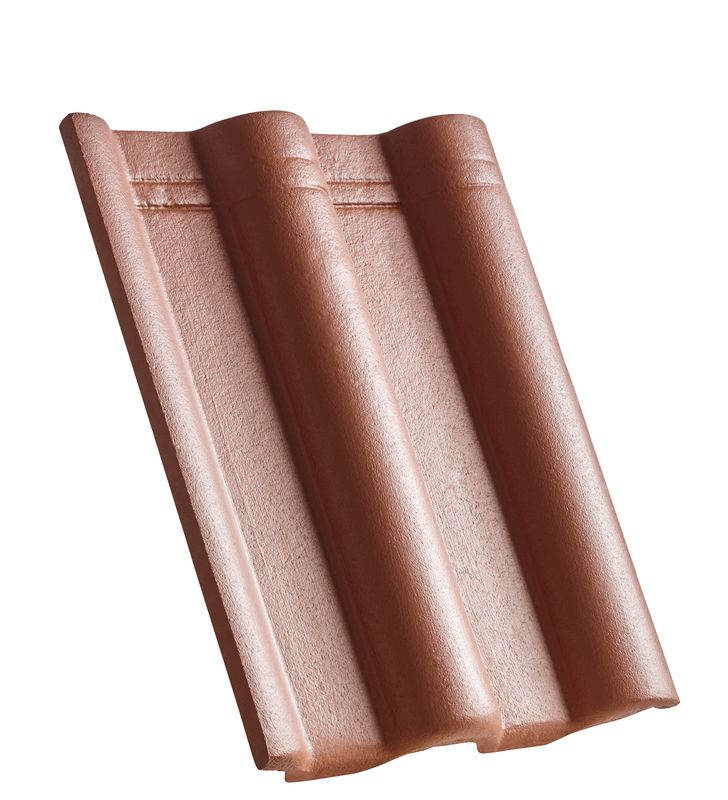

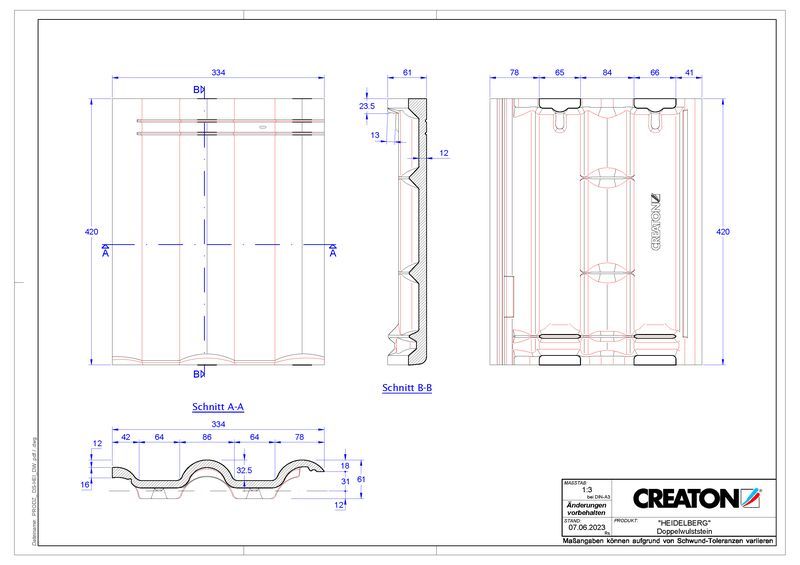

HEI concrete double roll tile

HEI concrete double roll tile

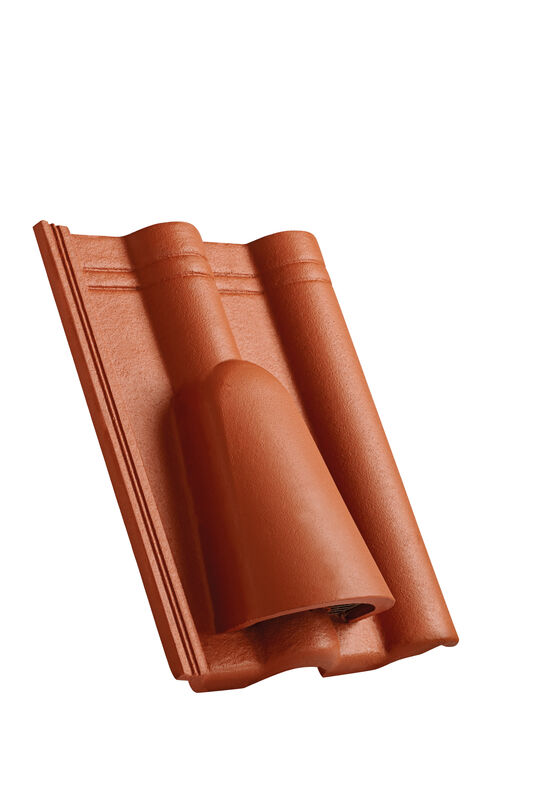

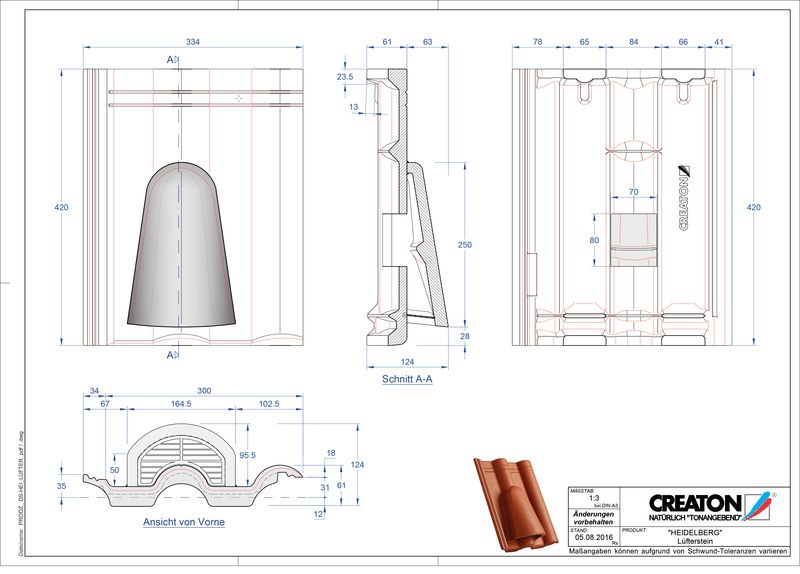

HEI ventilatiepan

HEI ventilatiepan

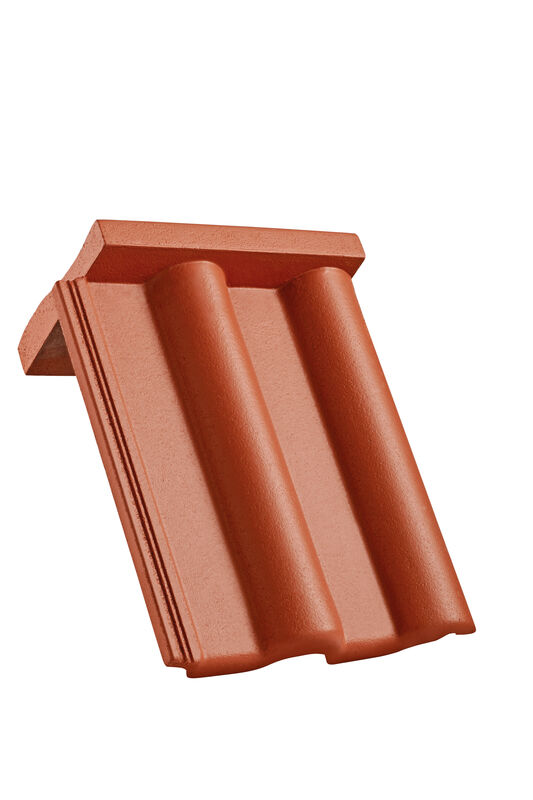

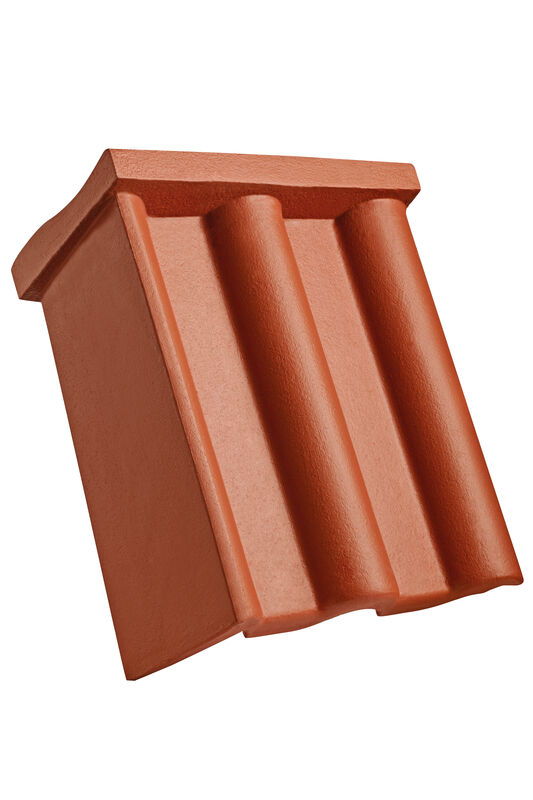

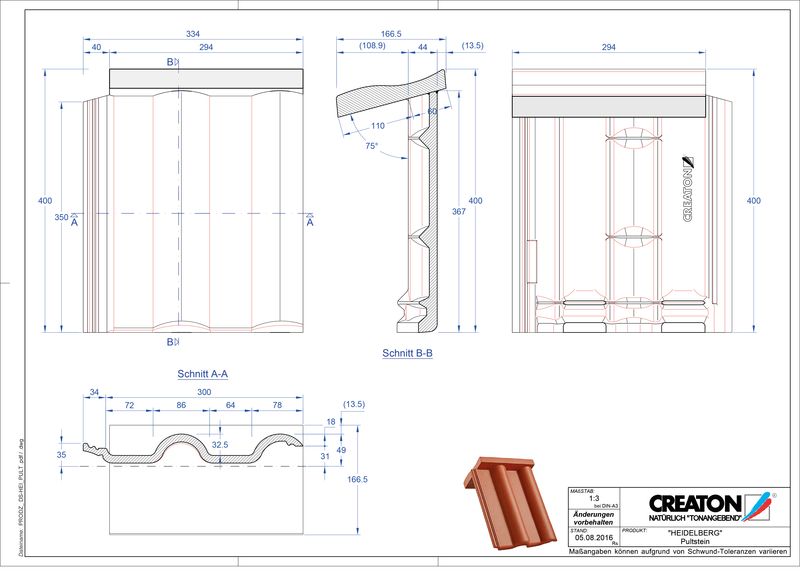

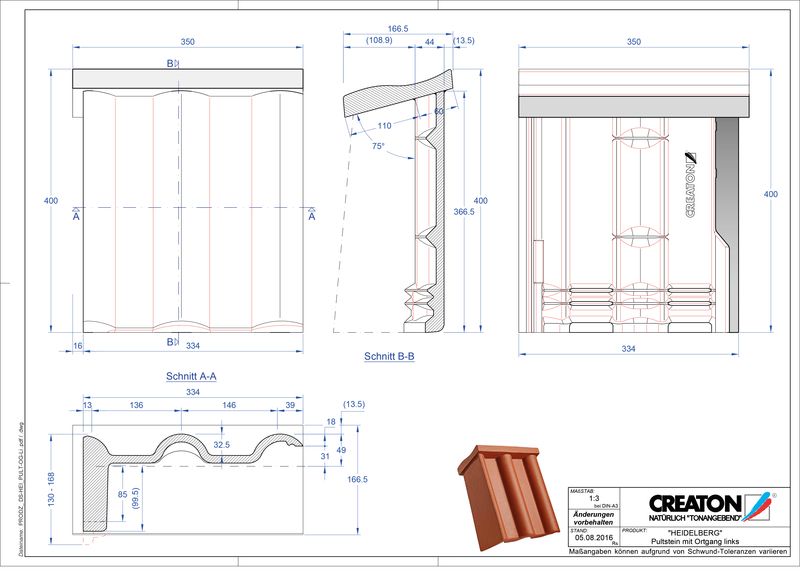

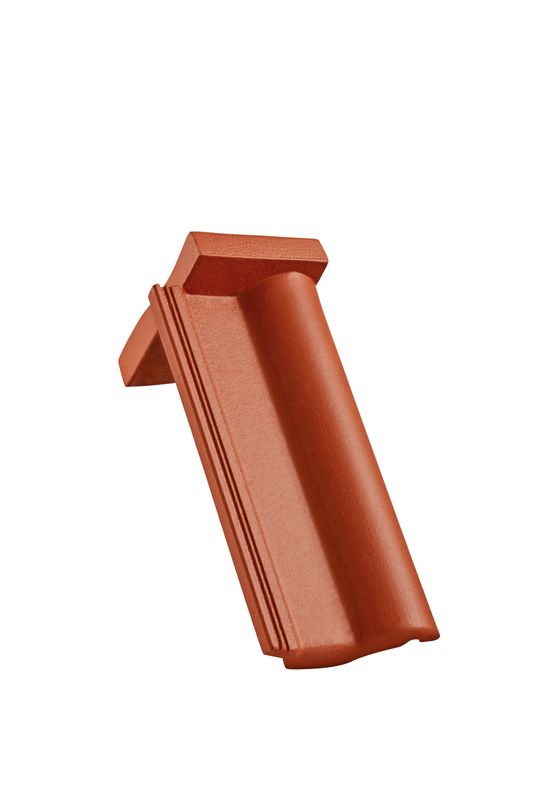

HEI shed/chaperonpan

HEI shed/chaperonpan

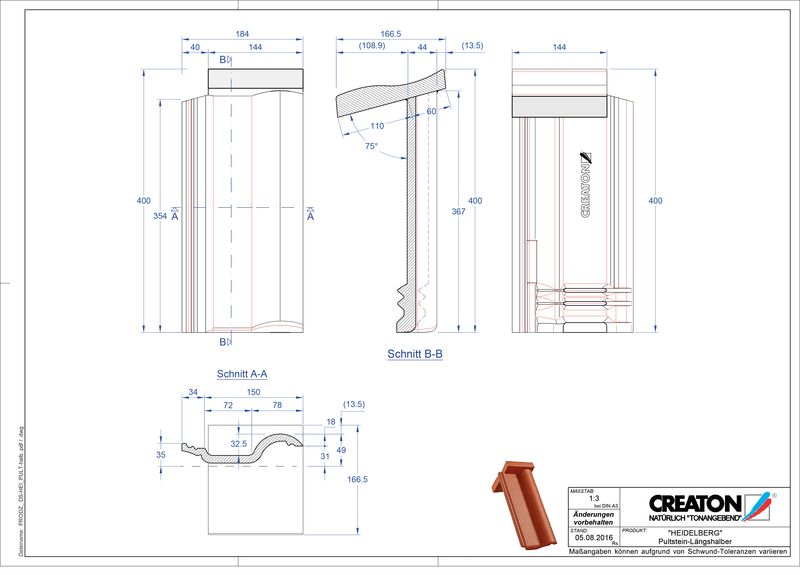

HEI halve shed/chaperonpan

HEI halve shed/chaperonpan

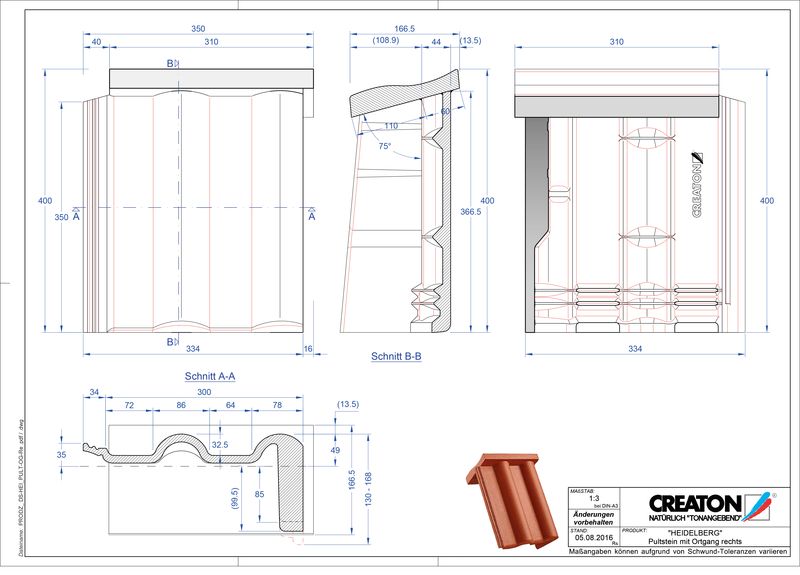

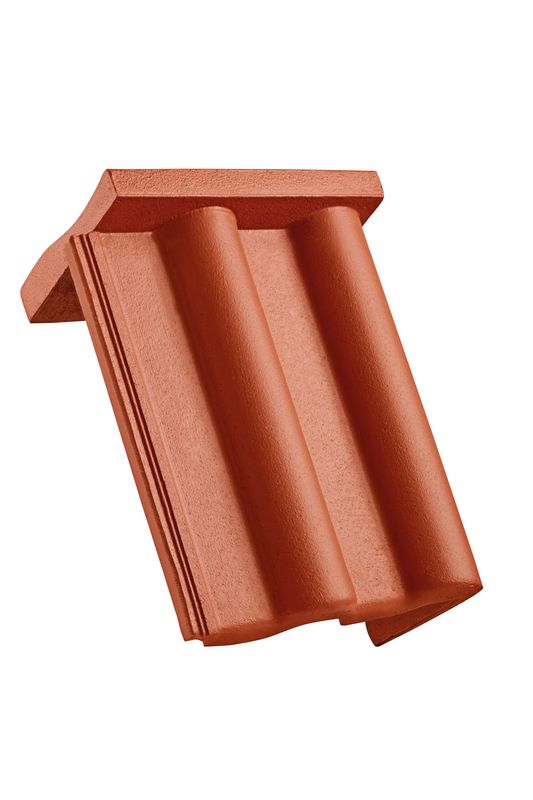

HEI shed/chapeoron gevelpan rechts

HEI shed/chapeoron gevelpan rechts

HEI shed/chapeoron gevelpan links

HEI shed/chapeoron gevelpan links

HEI concrete shed roof tile special size

HEI concrete shed roof tile special size

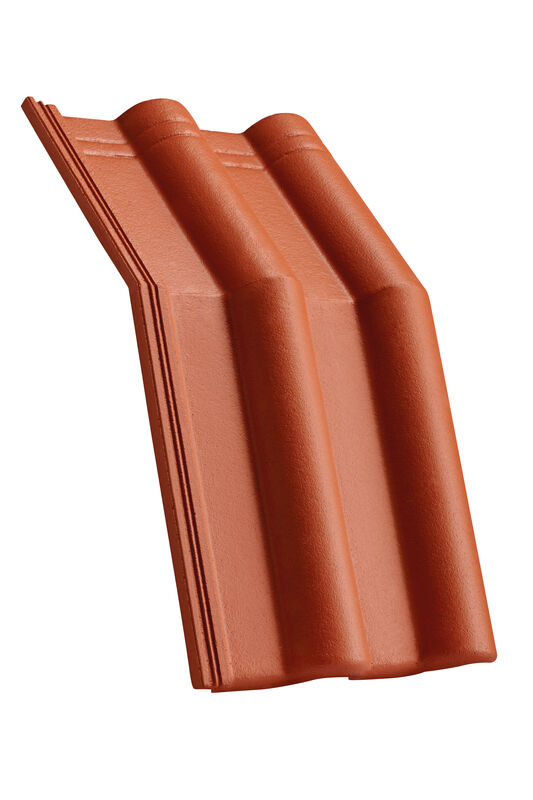

HEI knikpan op maat

HEI knikpan op maat

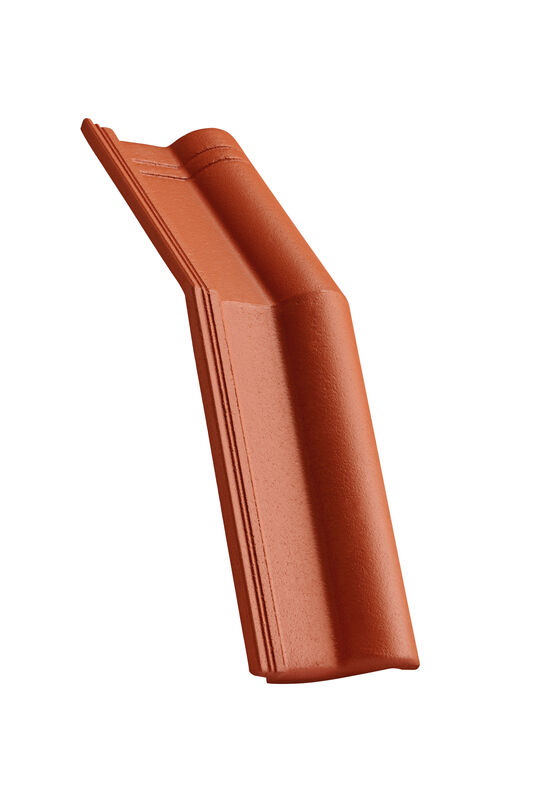

HEI halve knikpan op maat

HEI halve knikpan op maat

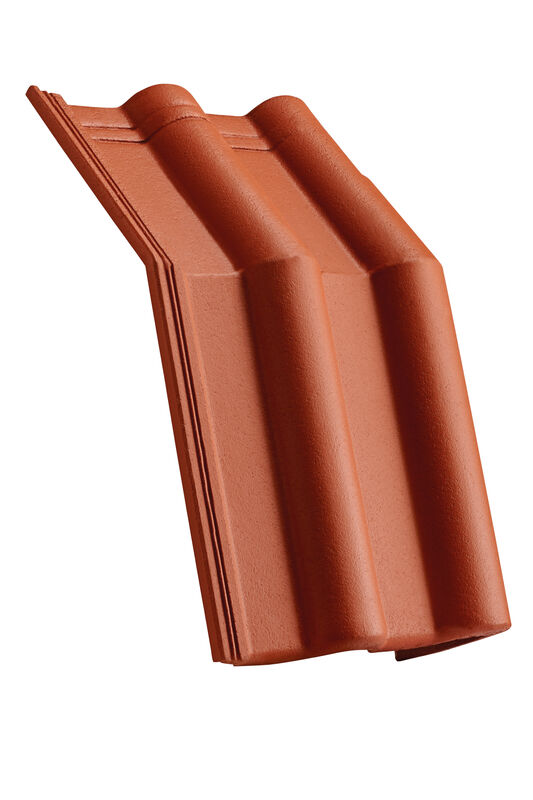

HEI concrete mansard/pitch transition tile right 120 mm notch

HEI concrete mansard/pitch transition tile right 120 mm notch

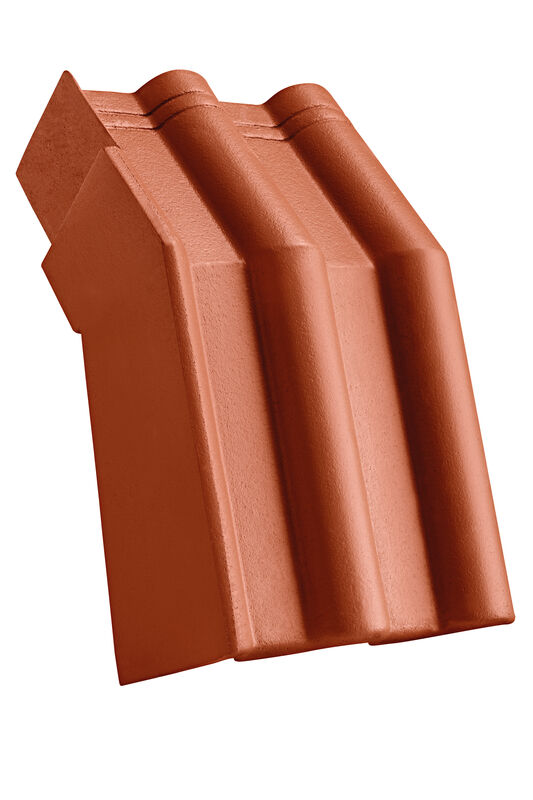

HEI concrete mansard/pitch transition tile left 120 mm notch

HEI concrete mansard/pitch transition tile left 120 mm notch

Nok/Vorst-systemen voor betondakpannen

Round hip starter (VER, HEI, GOE)

Round hip starter (VER, HEI, GOE)

Concrete ridge tile (VER, HEI, GOE)

Concrete ridge tile (VER, HEI, GOE)

Function starter and termination plate (VER, HEI, GOE)

Function starter and termination plate (VER, HEI, GOE)

Ridge starter and termination plate aluminium (VER, HEI, GOE)

Ridge starter and termination plate aluminium (VER, HEI, GOE)

Hip cap 3-axis (VER, HEI, GOE)

Hip cap 3-axis (VER, HEI, GOE)

Hip cap 4-axis (VER, HEI, GOE)

Hip cap 4-axis (VER, HEI, GOE)

Ridge clip aluminium (concrete HEI, VER, GOE)

Ridge clip aluminium (concrete HEI, VER, GOE)

Productgamma voor sneeuwbescherming, toegang tot het dak en solarinstallaties in metaal

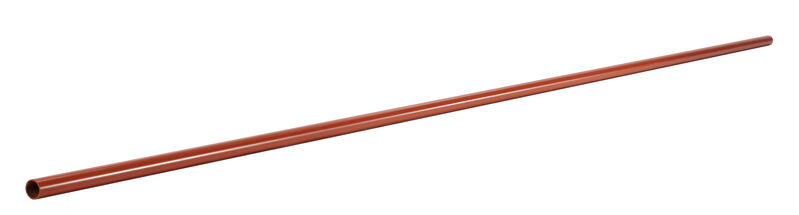

Cylindrical tube Ø 40 mm length 2 m

Cylindrical tube Ø 40 mm length 2 m

Coupling for tube Ø 32 mm

Coupling for tube Ø 32 mm

End cap for tube Ø 32 mm

End cap for tube Ø 32 mm

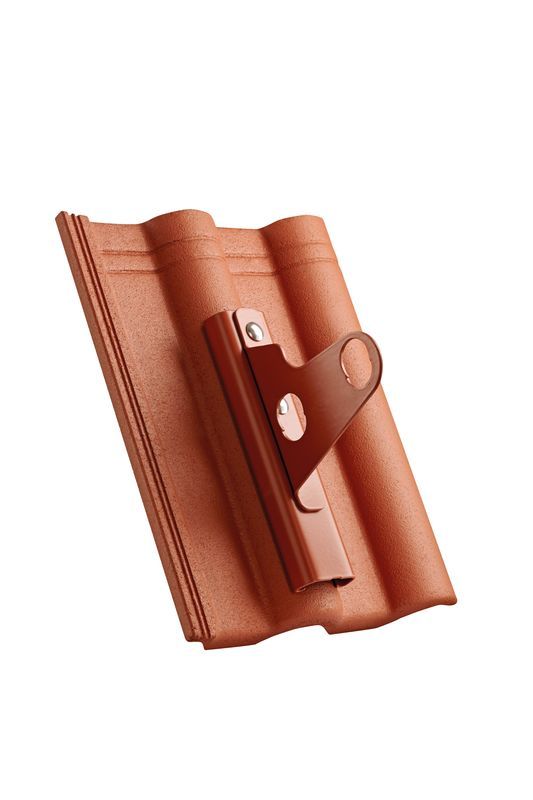

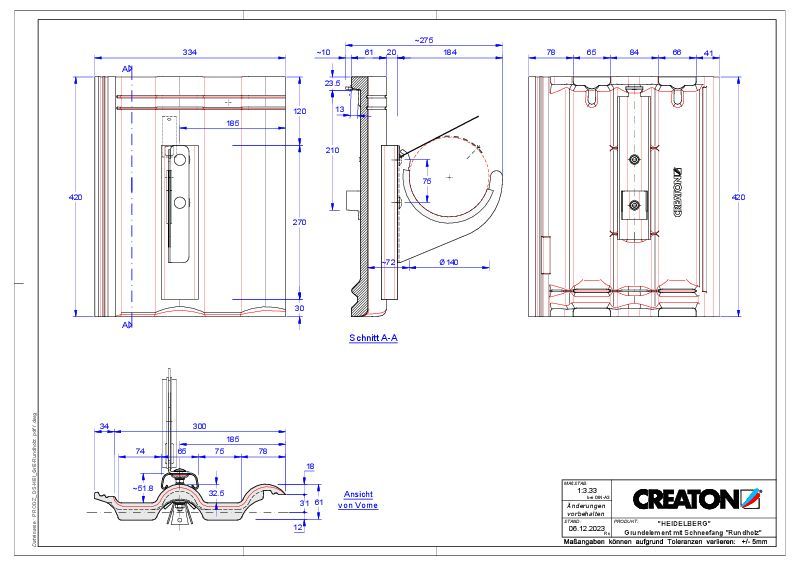

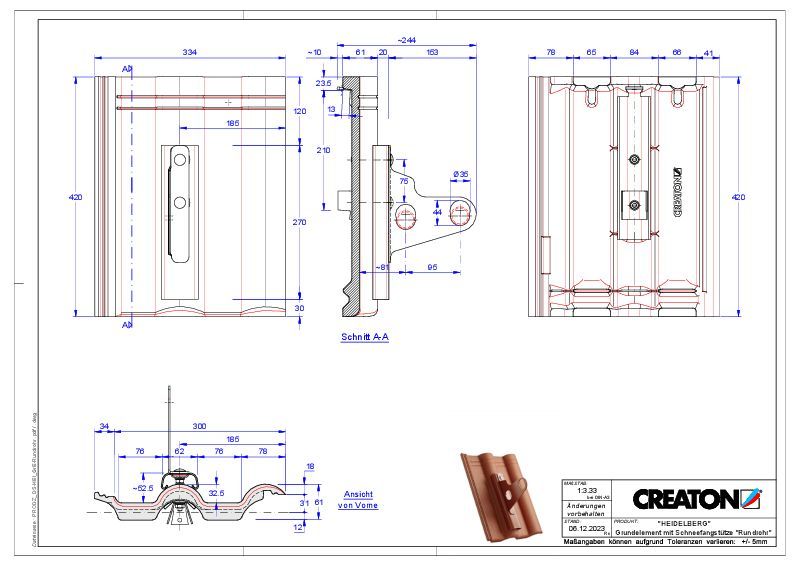

HEI base element with mountain snow guard for 2 round pipes

HEI base element with mountain snow guard for 2 round pipes

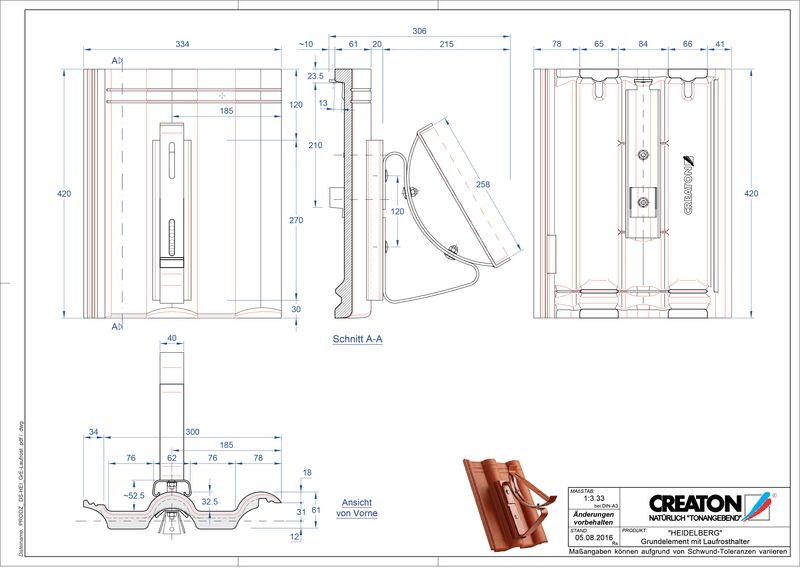

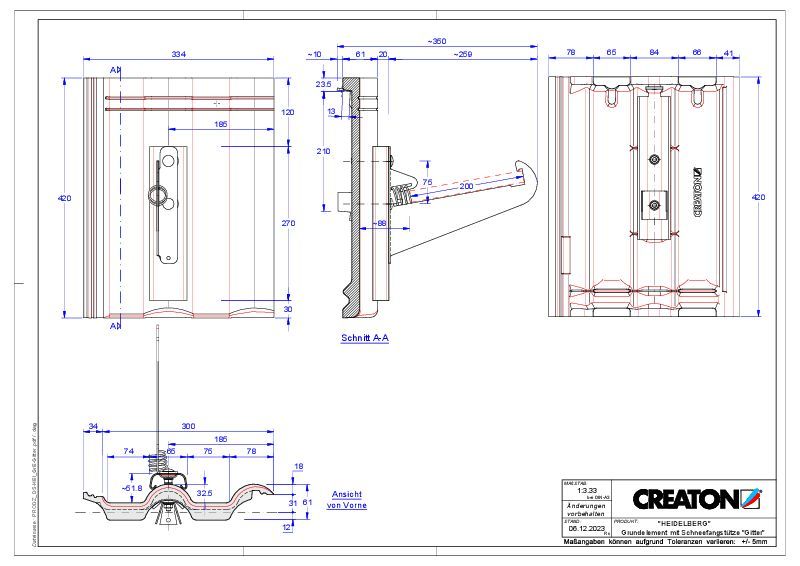

HEI base element for short and long grid

HEI base element for short and long grid

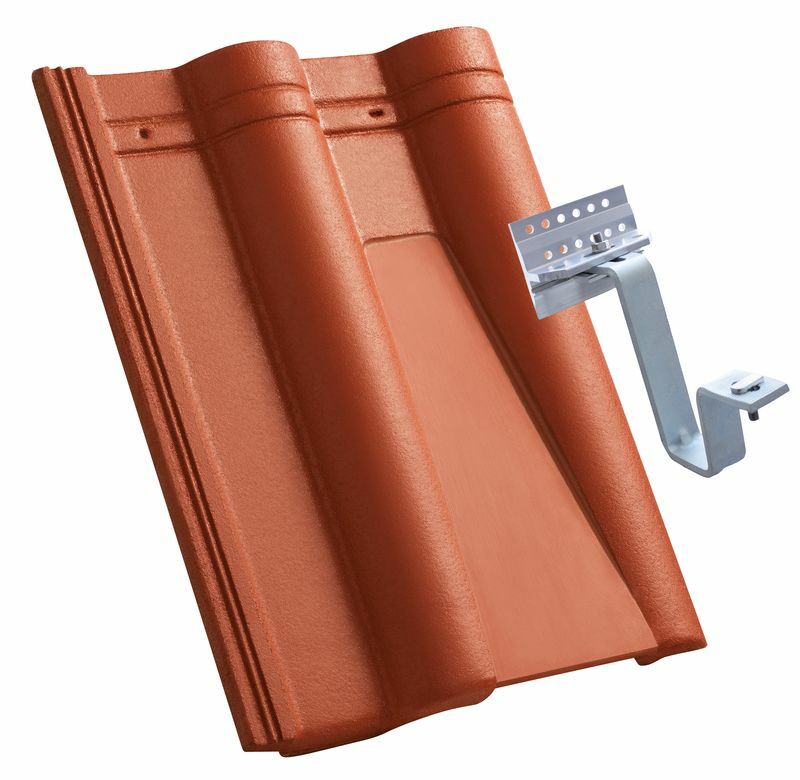

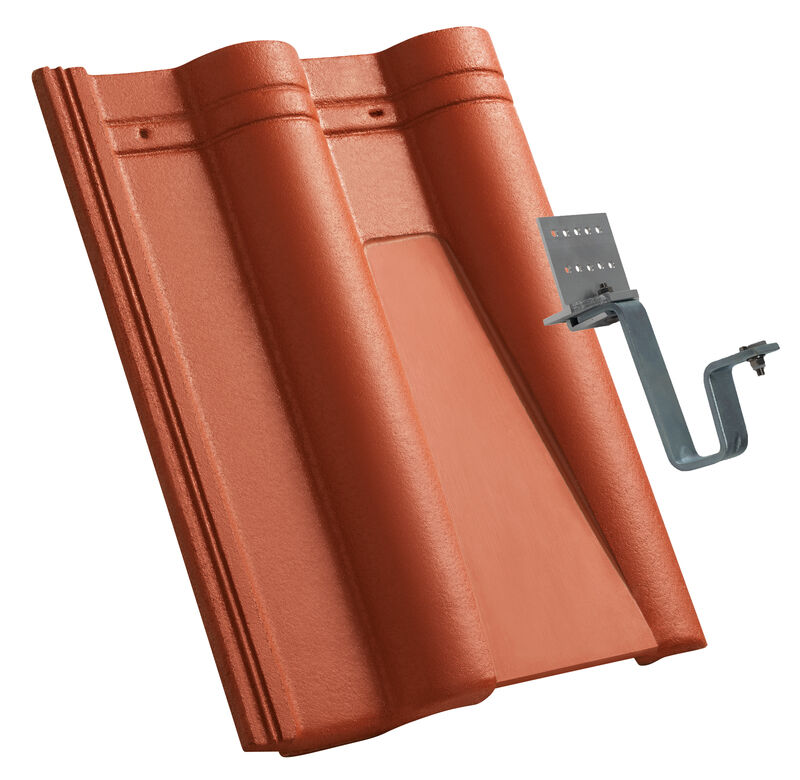

HEI solar system bracket kit for rafter installation

HEI solar system bracket kit for rafter installation

Productgamma voor dakafwerking en de beste bescherming

Storm clip in zinc-aluminium, hanger clip for 40/60 battens (VER, HEI, GOE)

Storm clip in zinc-aluminium, hanger clip for 40/60 battens (VER, HEI, GOE)

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (VER, HEI, GOE)

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (VER, HEI, GOE)

Storm clip in zinc-aluminium, drive-in clip, all battens (VER, HEI, GOE)

Storm clip in zinc-aluminium, drive-in clip, all battens (VER, HEI, GOE)

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Thermally-insulated roof access hatch 55 x 78 cm

Thermally-insulated roof access hatch 55 x 78 cm

Verluchtingskam

Verluchtingskam

Verluchtingskam

Verluchtingskam

Satellite and aerial mast galvanised or colour coated

Satellite and aerial mast galvanised or colour coated

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Acrylic paint 250 ml

Acrylic paint 250 ml

Productgamma voor ventilatie en doorvoer

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 150/160

Universal sub-roof connection adapter NW 13.5

Universal sub-roof connection adapter NW 13.5

Universal sub-roof connection adapter NW 20

Universal sub-roof connection adapter NW 20

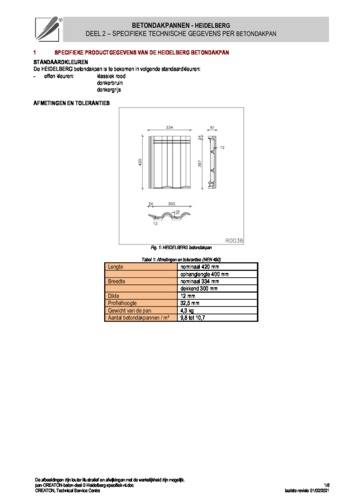

Downloads
